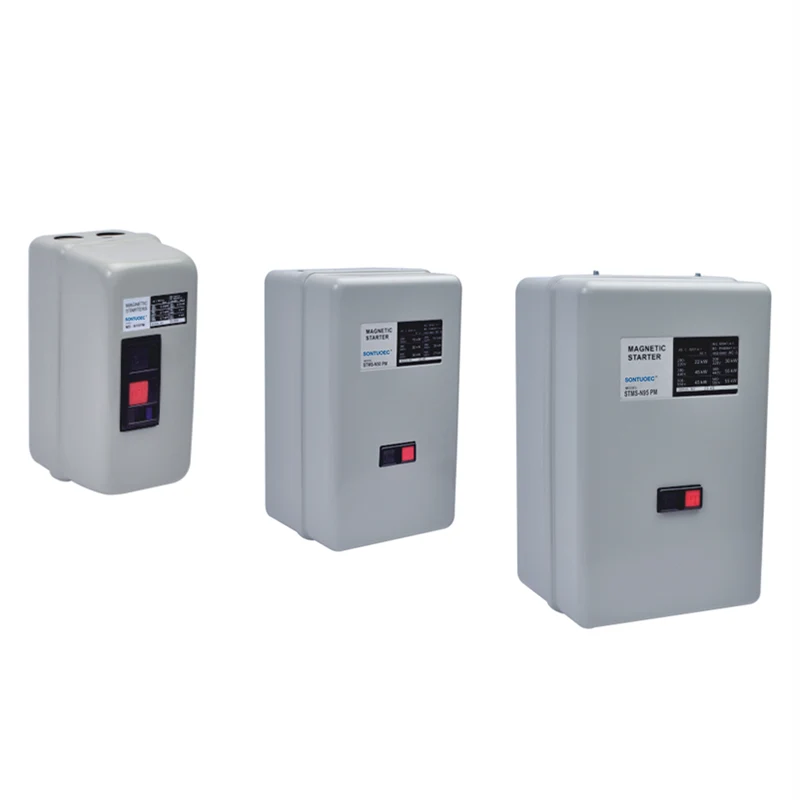

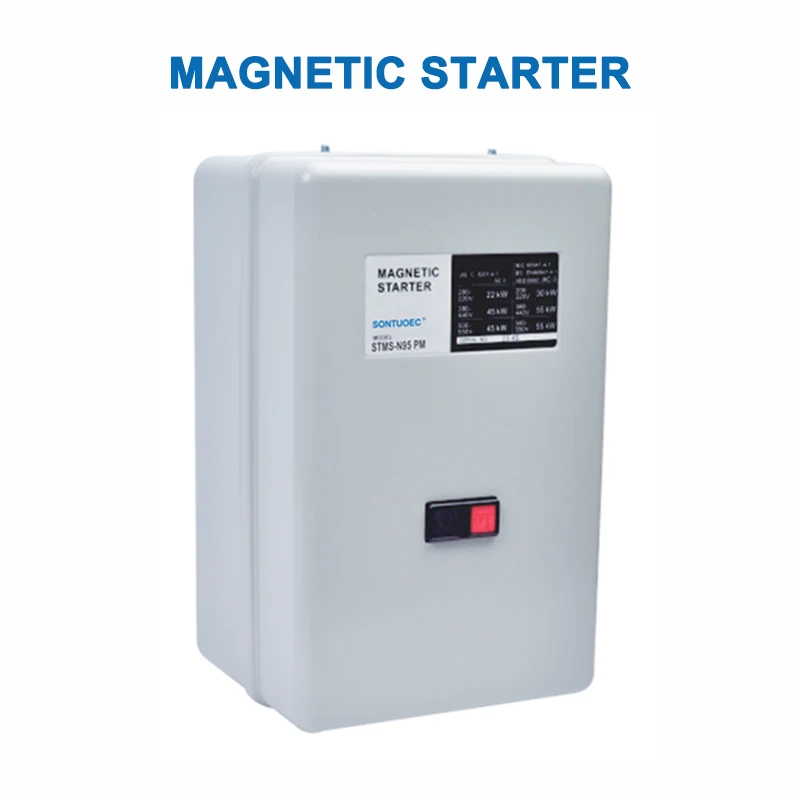

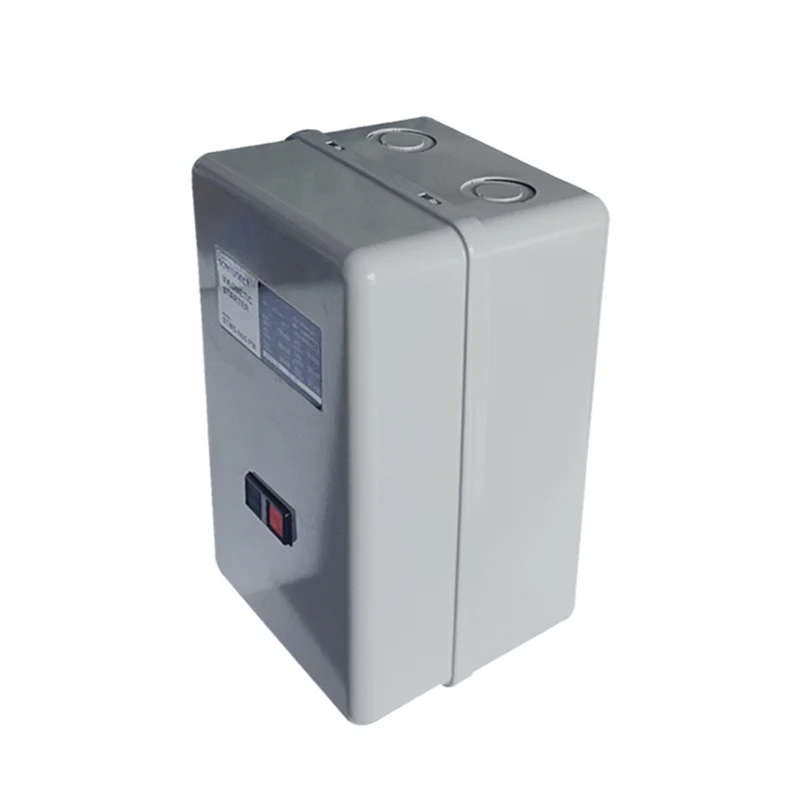

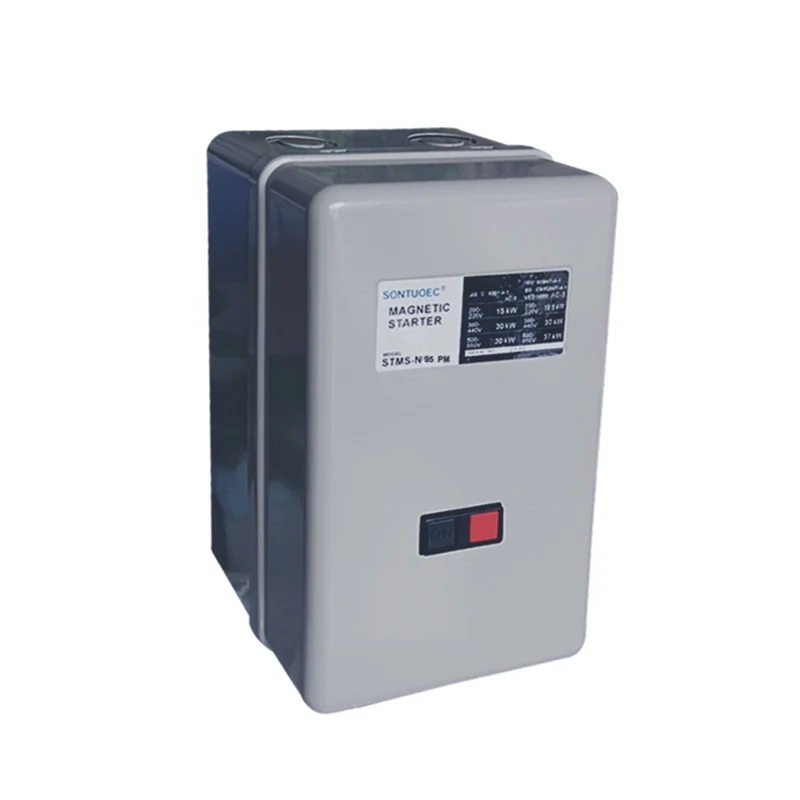

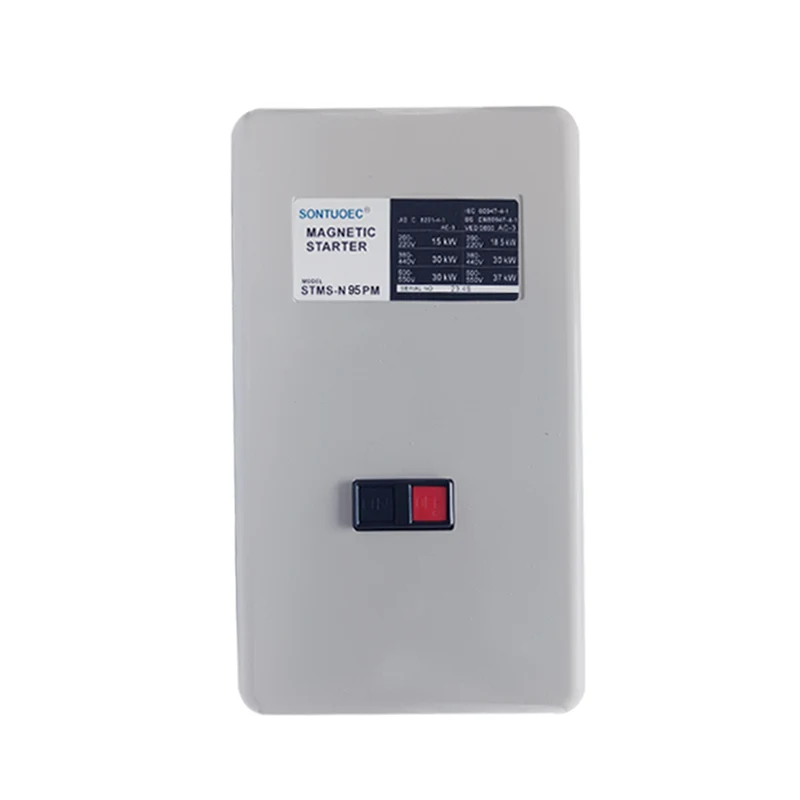

3 -фазавы стартавы рухавік

3 -фазны стартавы рухавік адкрываецца і закрывае кантакты харчавання, злучаныя паралельна з рухавіком праз магнітны кантактар, каб рэалізаваць кіраванне рухавіком і прыпынкам. У той жа час ён таксама мае функцыю абароны ад перагрузкі, якая можа аўтаматычна адрэзаць ланцуг, калі рухавік перагружаны для абароны рухавіка ад пашкоджанняў.

Адправіць запыт

Апісанне Прадукта

Асноўныя тэхнічныя параметры:

Тып		STMS-N10/12	STMS-N18	STMS-N20	STMS-N21	STMS-N25	STMS-N35	STMS-N50	STMS-N65	STMS-N80	STMS-N95
KW/HP (AC-3) адстала ад магутнасці (AC-3) IEC60947-4	220V	2,2/3 2,7/3,5	3.7/5	4/5,5	4/5,5	5,5/7,5	7,5/10	15/18.5	18,5/22	22/30	30/35
KW/HP (AC-3) адстала ад магутнасці (AC-3) IEC60947-4	380V	2,7/3,5 4/5,5	5,5/7,5	7,5/10	7,5/10	11/15	15/18.5	22/25	25/30	37/45	45/55
Рэйтынг току (AC-3) GB14048.4	220V	11/13	18	20	20	26	35	50	65	80	95
Рэйтынг току (AC-3) GB14048.4	380V	7/9	13	20	20	25	32	50	65	80	95
Ток нагрэў (а) састарэў (а)		20	25	32		50	60	80	100	135	150
Рэндалізаваны вольт (V) 660 660
Кантакт з аўксікацый AC-15	Связацца	стандарт	1no		1no+1nc	2no+2nc
	Рэйтынг току (а)	220V	1.6
	Рэйтынг току (а)	380V	0.95
Рэйтынг корпуса		LP30
Маханічнае жыццё	1000				500

3 Phase Motor Starter

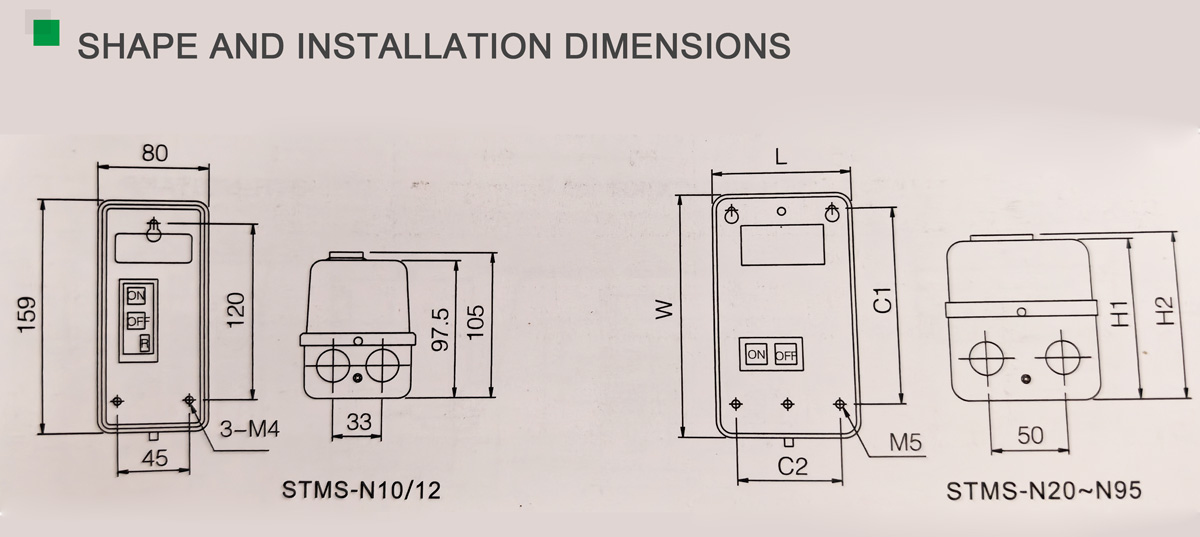

Тып	L	W	Н1	Н2	C1	С2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

Прынцып працы

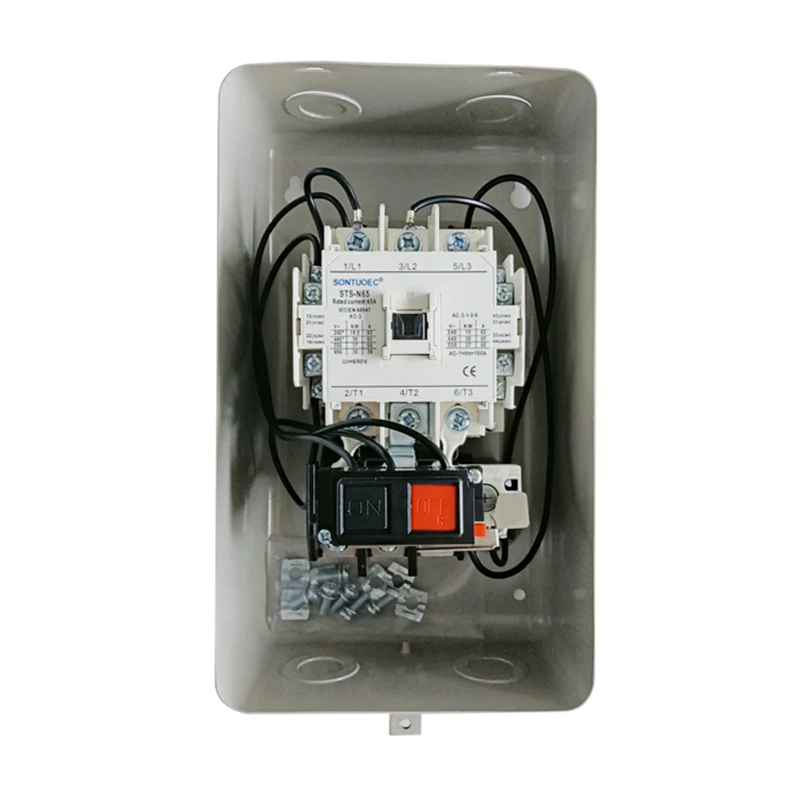

Прынцып працы трохфазнага магнітнага стартара рухавіка заснаваны на прынцыпе электрамагнітнай індукцыі. Калі магнітная шпулька кантактара пад напругай, яна стварае магнітнае поле, якое прыцягвае арматуру для дзейнасці і закрыцця кантактаў, уключыўшы, такім чынам, уключыўшы электразабеспячэнне ў рухавік. Калі трэба спыніць рухавік, блок харчавання да магнітнай шпулькі кантактара адключаецца, магнітнае поле знікае, сарванне арматуры, кантакты парушаюцца і рухавік перастае працаваць. У той жа час, рэле перагрузкі будзе кантраляваць ток запуску рухавіка, калі ток перавышае ўстаноўленае значэнне, ён выкліча абарону ад перагрузкі і адключыць ланцуг.

3 Phase Motor Starter

Асноўныя функцыі

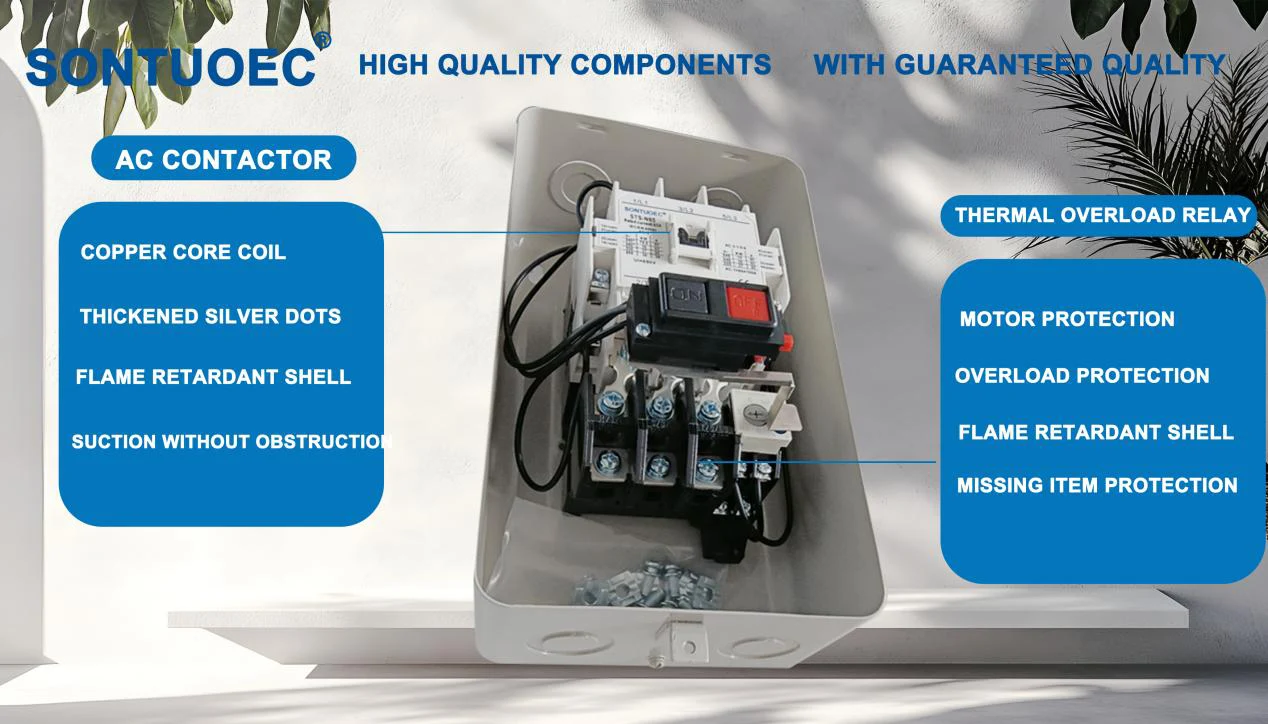

Функцыя абароны ад перагрузкі: трохфазны магнітны стартар мае ўбудаванае рэле перагрузкі, якое можа аўтаматычна адрэзаць ланцуг, калі рухавік перагружаны і абараняе рухавік ад пашкоджанняў.

Стартавы кантроль: кіраванне рухавіком рэалізуецца праз магнітны кантактар, які мае надзейныя характарыстыкі дзеянняў і працяглы тэрмін службы.

Кампактная структура: трохфазны магнітны стартар прымае кампактную канструкцыю структуры, займае мала прасторы і лёгка ўсталёўваць і падтрымліваць.

Некалькі рэжымаў кіравання: У адпаведнасці з рознымі патрабаваннямі прыкладання, трохфазны магнітны стартар можа быць выкарыстаны ў некалькіх рэжымах кіравання, такіх як Direct Start, Star-Delta Start, Autotransformer Start і гэтак далей.

Сфера прымянення

Трохфазныя магнітныя рухальныя стартары шырока выкарыстоўваюцца ў сістэмах кіравання прамысловай аўтаматызацыяй, электраэнергетычных сістэм, будаўнічай тэхнікі і іншых выпадках, дзе трэба запусціць і спыніць трохфазныя рухавікі. Асабліва важная ў схемах кіравання рухавіком, якія патрабуюць частага запуску і спынення, абарона трохфазных магнітных рухальных стартараў.

Тып	L	W	Н1	Н2	C1	С2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

Тып	L	W	Н1	Н2	C1	С2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150

Тып	L	W	Н1	Н2	C1	С2
STMS-N20/21	104	170	110	115	135	76
STMS-N25/35	135	225	126	131	155	95
STMS-N50/65	160	270	145	150	210	120
STMS-N80/95	190	300	163	168	250	150
