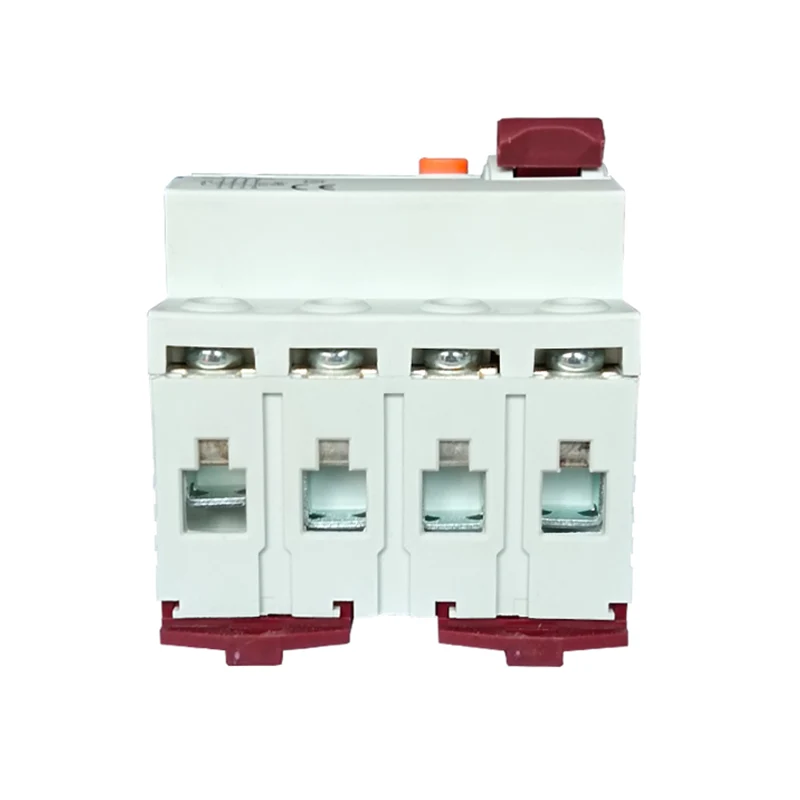

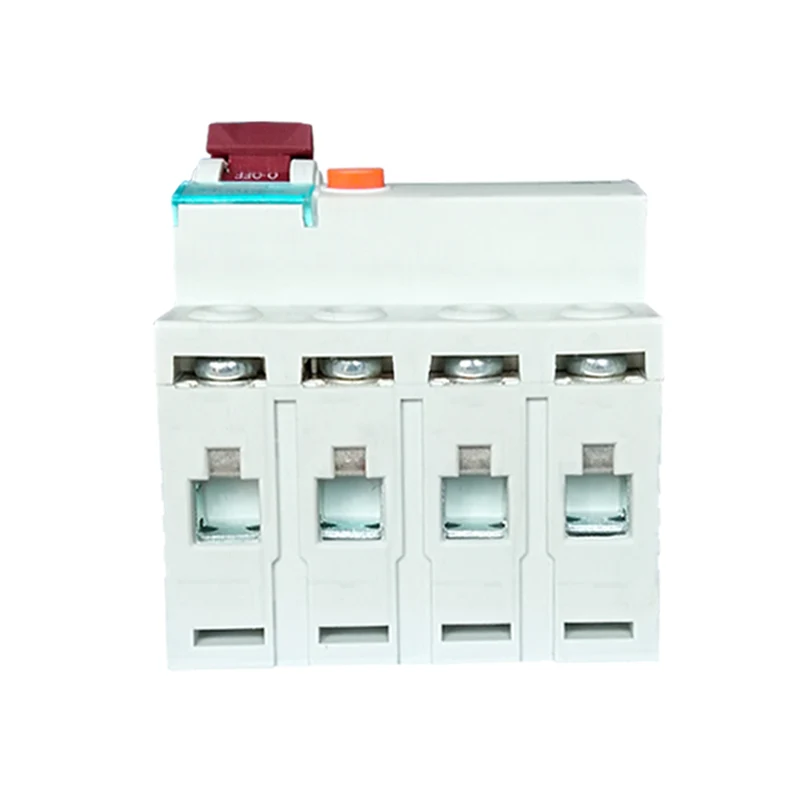

Аўтаматычны выключальнік дыфекцыйнага току 4P 40A/10mA

Аўтаматычны выключальнік дыфекацыйнага току 4P 40A/10mA з'яўляецца аўтаматычным выключальнікам дыфекацыйнага току з 4 полюсамі (г.зн. 3-фазнымі пажарнымі і нулявымі правадамі), які разлічаны на 40 ампер і здольны аўтаматычна адключаць ланцуг, калі выяўляецца, што рэшткавы ток у ланцугу складае 10 міліампер або больш. Прылада ў асноўным выкарыстоўваецца для прадухілення электрычных пажараў і паражэнняў электрычным токам, а таксама для забеспячэння асабістай бяспекі і бяспекі абсталявання.

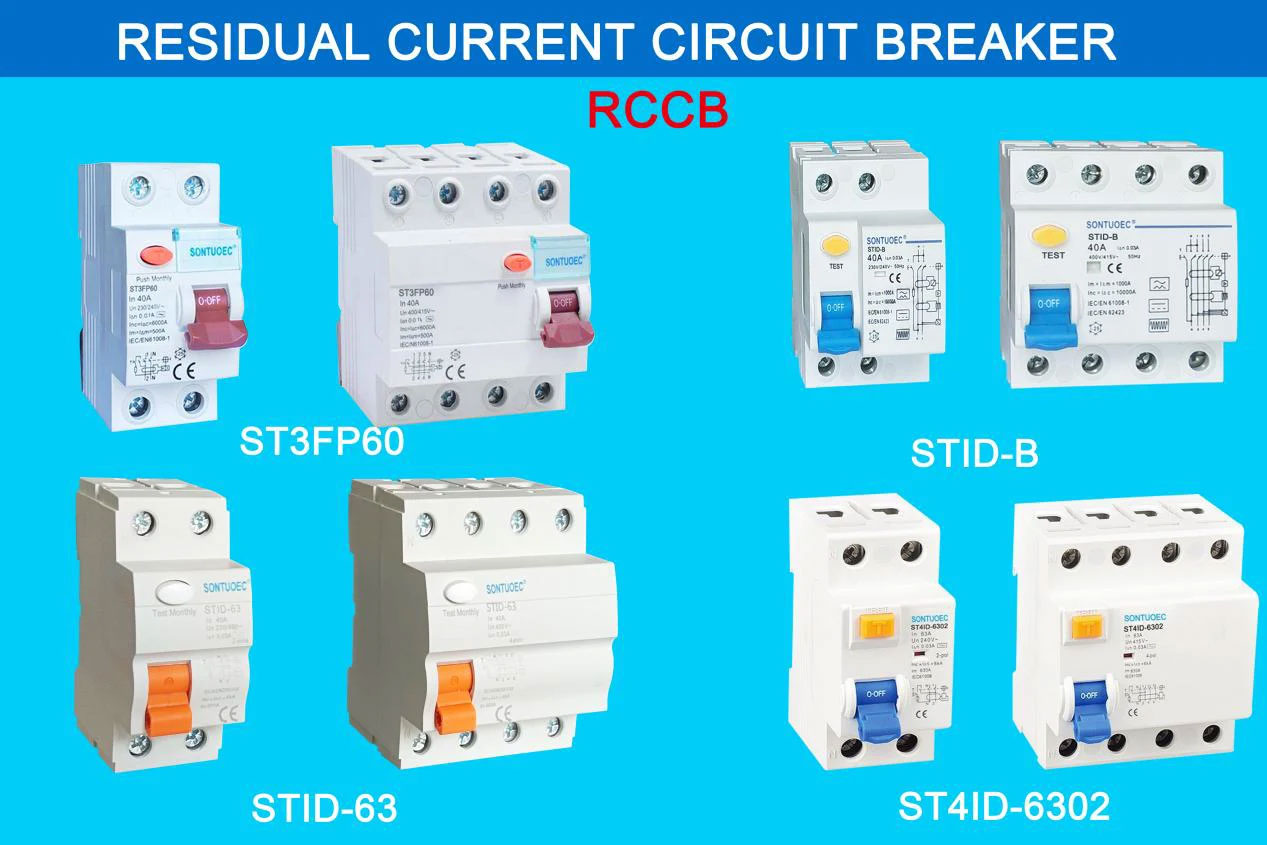

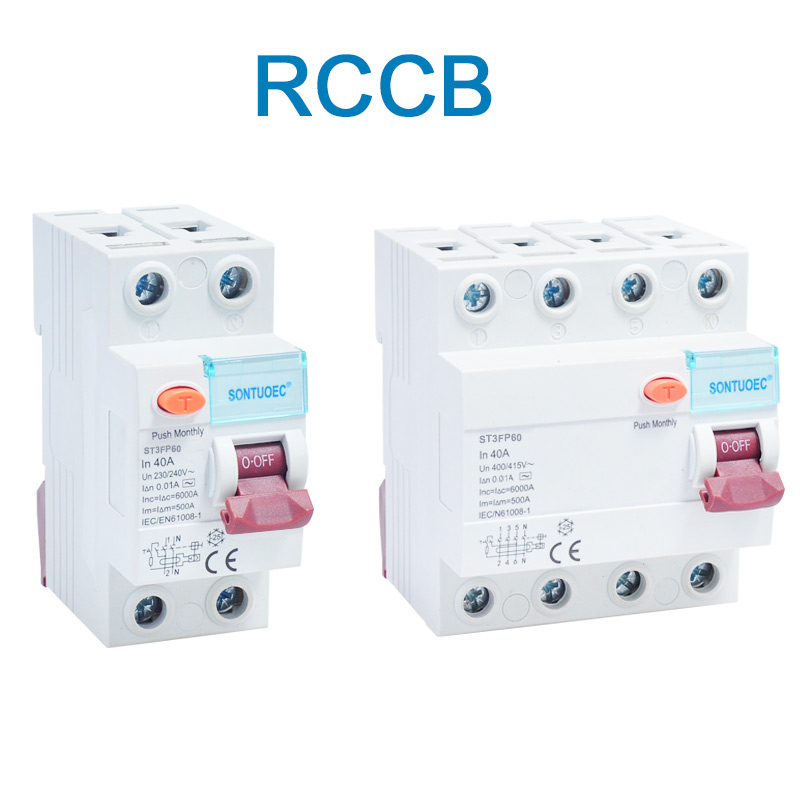

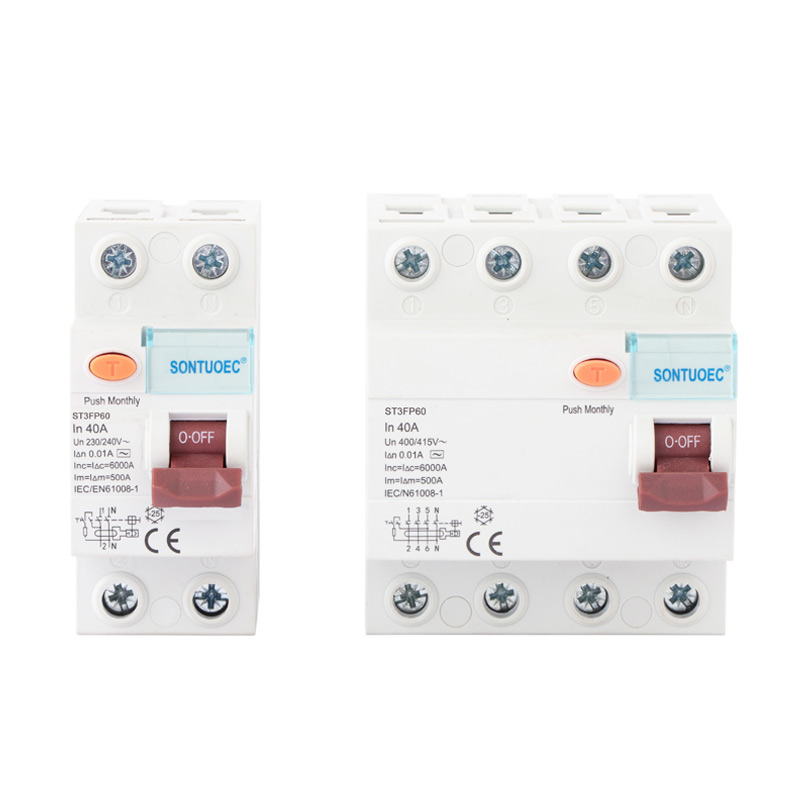

мадэль:ST3FP60

Адправіць запыт

Апісанне Прадукта

мадэль:	ST3FP60
СТАНДАРТ	IEC61008-1
Характарыстыкі рэшткавага току:	І, і

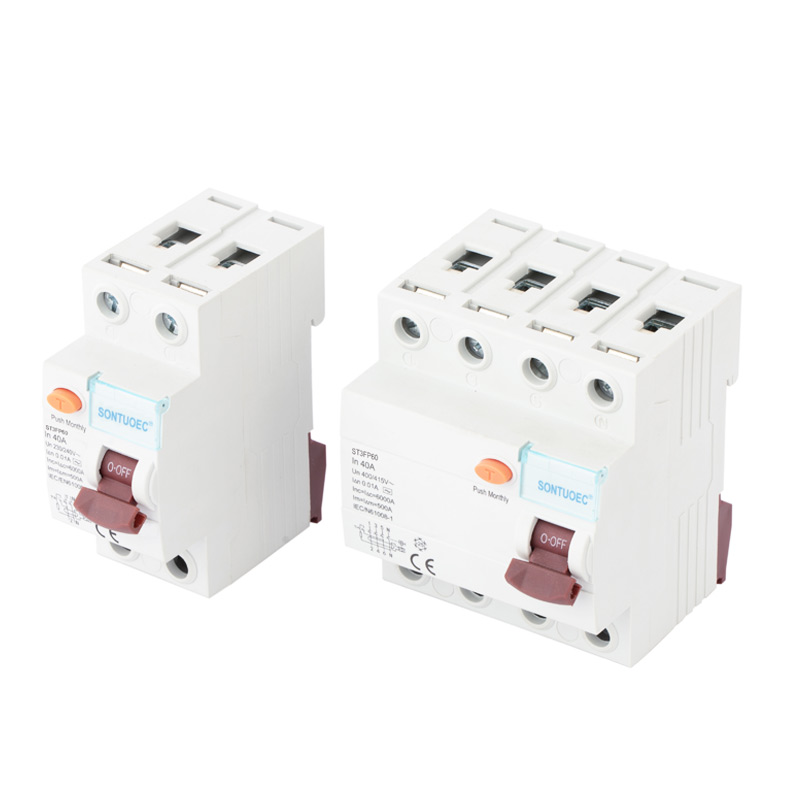

Нумар полюса:	2П, 4П
Намінальны ток:	16А, 25А, 32А, 40А, 63А;
Намінальнае напружанне:	230/400 В пераменнага току
Намінальная частата:	50/60 Гц
Намінальны рэшткавы працоўны ток IΔn:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Намінальны рэшткавы непрацоўны ток I Δno:	≤0,5IΔn
Намінальны ўмоўны ток кароткага замыкання Inc:	6000А
Намінальная ўмоўная рэшткавага кароткага замыкання ток IΔc:	6000А
Працягласць адключэння:	Імгненнае адключэнне ≤0,1 сек
Дыяпазон рэшткавага току адключэння:	0,5IΔn~IΔn
Электрамеханічная трываласць:	4000 цыклаў
Момант зацяжкі:	2,0 Нм
Тэрміна падлучэння:	Шрубавая клема Стойкавая клема з заціскам
Ўстаноўка:	Мантаж на рэйку 35 мм

Прынцып дзеяння

Прынцып дзеяння гэтага выключальніка заснаваны на прынцыпе балансу току. У нармальных умовах токі, якія ўваходзяць і выходзяць з ланцуга, павінны быць роўнымі ў лініі, якая праходзіць праз нагрузку. Аднак, калі ёсць няспраўнасць ізаляцыі ў лініі або калі чалавек уступае ў кантакт з ланцугом, гэта можа прывесці да ўцечкі току, робячы токі ў і з ланцуга незбалансаванымі. У гэты момант трансфарматар току ўнутры выключальніка выявіць гэты незбалансаваны ток і пераўтворыць яго ў электрычны сігнал. Электронная схема будзе ўзмацняць, параўноўваць і апрацоўваць гэты сігнал, і калі сігнал дасягае зададзенага парога, г.зн. калі рэшткавы ток дасягае або перавышае 10 міліампер, аўтаматычны выключальнік хутка адключае ланцуг.

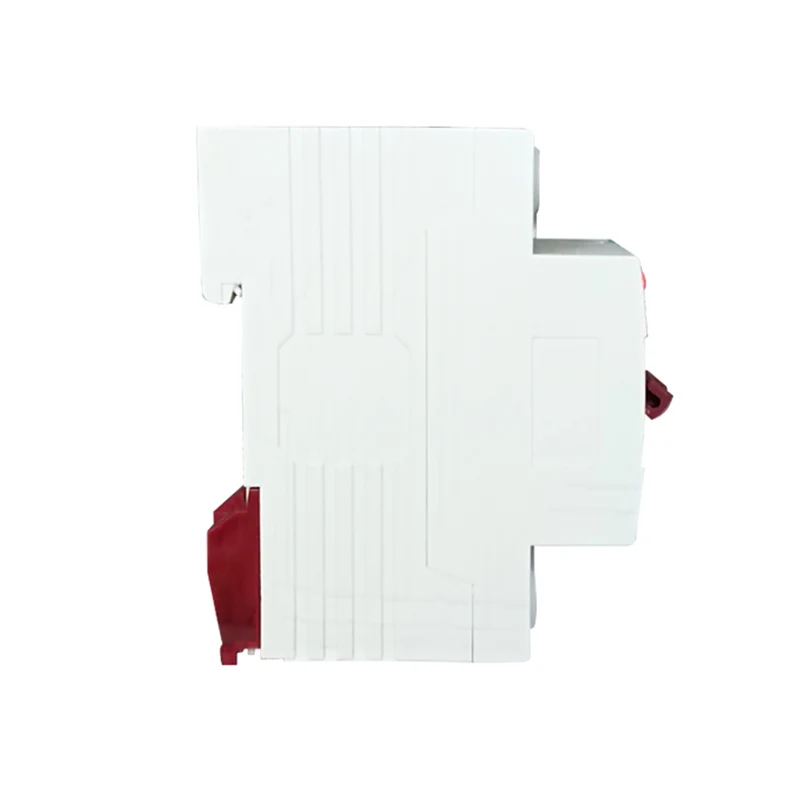

4P 40A/10mA Residual Current Circuit Breaker

Асноўныя характарыстыкі

Высокая адчувальнасць: здольны выяўляць невялікі ток уцечкі (10 мА) і своечасова адключаць ланцуг, каб прадухіліць узгаранне электрычным токам і паражэнне электрычным токам.

Хуткая рэакцыя: пасля выяўлення току ўцечкі аўтаматычны выключальнік разрывае ланцуг за вельмі кароткі час (звычайна на працягу дзясяткаў мілісекунд).

Універсальнасць: у дадатак да асноўнай функцыі абароны ад уцечкі аўтаматычны выключальнік можа таксама мець функцыі абароны ад перагрузкі і кароткага замыкання.

Прастата ўстаноўкі і абслугоўвання: звычайна ён мае модульную канструкцыю, якую лёгка ўсталёўваць і дэмантаваць. У той жа час яго простая ўнутраная структура дазваляе лёгка абслугоўваць і рамантаваць.
