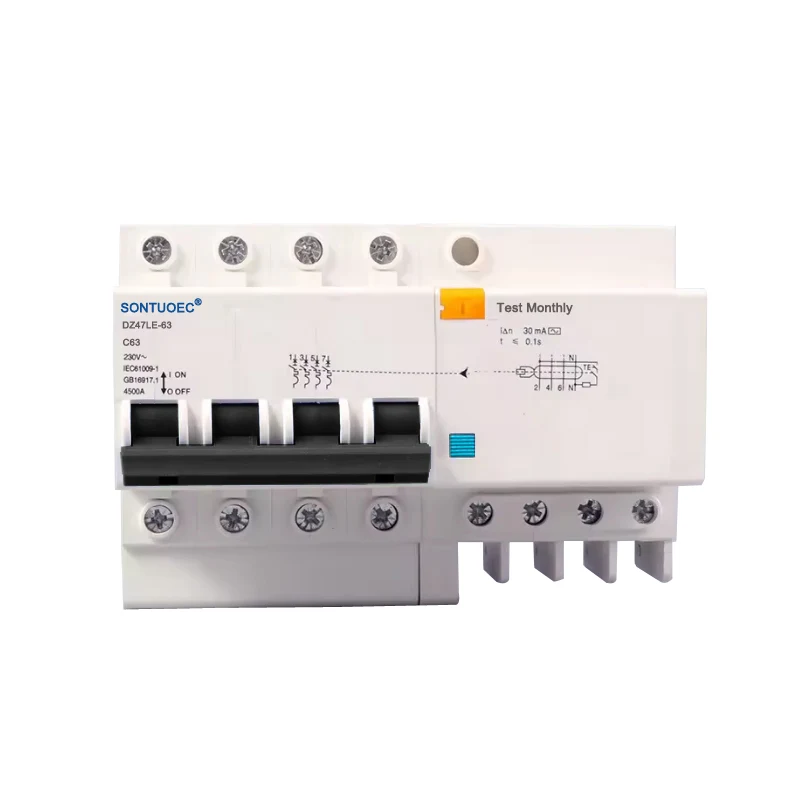

4P RCBO тыпу пераменнага току

4P RCBO AC Type - гэта 4-полюсны выключальнік, які спалучае ў сабе функцыі абароны ад рэшткавага току і абароны ад перагрузкі па току, спецыяльна распрацаваны для ланцугоў пераменнага току (AC). Ён можа аўтаматычна адключаць электразабеспячэнне, калі ў ланцугу выяўляецца рэшткавы ток (г.зн. ток уцечкі), каб прадухіліць электрычныя пажары і няшчасныя выпадкі з паражэннем электрычным токам. У той жа час ён таксама мае функцыю абароны ад перагрузкі па току, якая можа аўтаматычна адключаць электразабеспячэнне ў выпадку перагрузкі або кароткага замыкання ў ланцугу, каб абараніць бяспеку ланцуга і абсталявання.

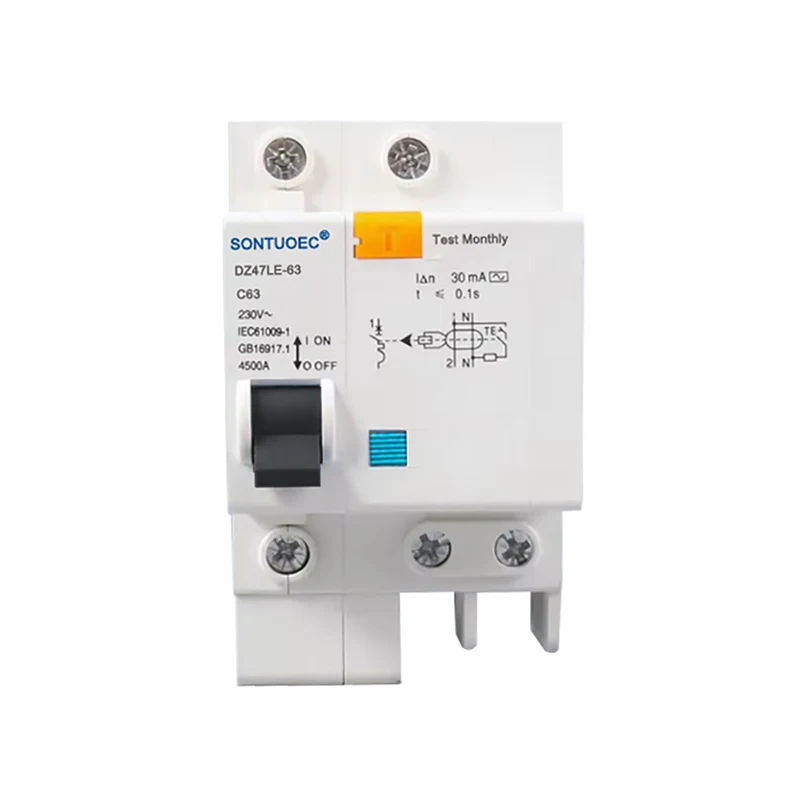

мадэль:DZ47LE-63

Адправіць запыт

Апісанне Прадукта

імя	Рэзервавы аўтаматычны выключальнік з абаронай ад перагрузкі па току
асаблівасці	абарона ад перагрузкі/кароткага замыкання/ўцечкі

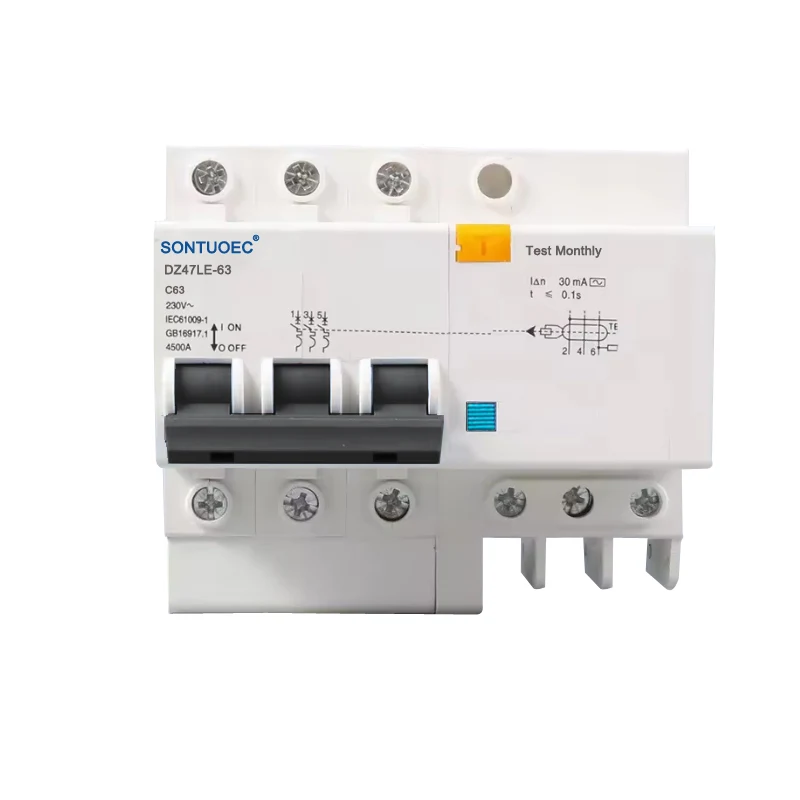

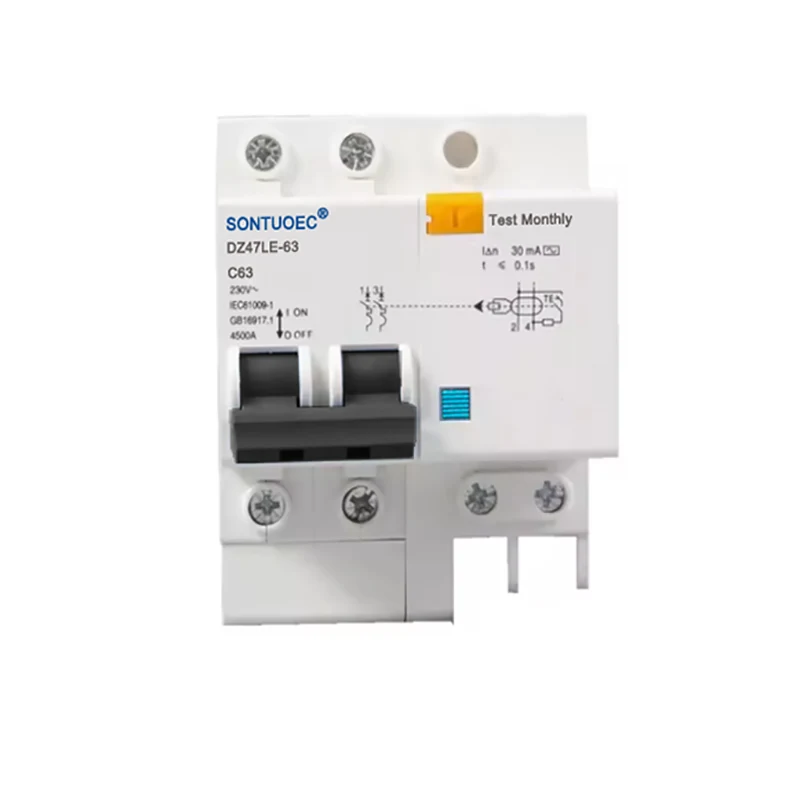

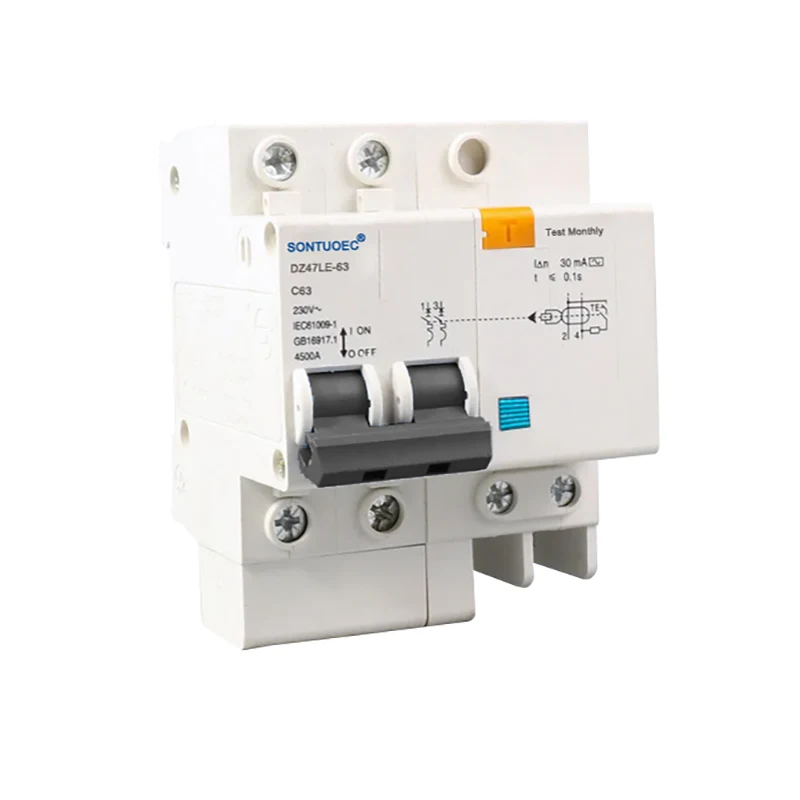

паляк No	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Разрыўная здольнасць	3кА,4,5КА,6КА
Намінальны ток (A)	6А,10А,16А,20А,25А,32А, 40А,63А
Намінальны рэшткавы працоўны ток:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Намінальнае напружанне (В)	240/415v
ўстаноўка	тып DIN-рэйкі
стандарт	IEC61009-1, GB16917-1
атэстацыя	CE

Прынцып дзеяння

Прынцып працы 4P RCBO тыпу AC заснаваны на вектарнай суме токаў і на электрамагнітных прынцыпах. Калі токі ў ланцугу на пажарным (L) і нулявым (N) правадах не аднолькавыя па велічыні, вектарная сума токаў у першасным баку ланцуга трансфарматара не роўная нулю, што стварае індукцыйнае напружанне ў шпульцы другаснага боку. Гэта індукцыйнае напружанне дадаецца да электрамагнітнага рэле, ствараючы ток узбуджэння, які стварае зваротную сілу размагнічвання. Калі ток замыкання дасягае значэння працоўнага току RCBO, гэтая сіла зваротнага размагнічвання прывядзе да таго, што арматура ўнутры электрамагнітнага рэле адлучаецца ад ярма, падштурхоўваючы працоўны механізм дзейнічаць і адключаць ланцуг току замыкання.

Электронны аўтаматычны выключальнік абароны ад уцечкі на зямлю серыі DZ47LE-63 падыходзіць для аднафазнай жылой сеткі пераменнага току 50 Гц/60 Гц, намінальнай напругі 230 В і намінальнага току 6 А~63 А; 400 В для трохфазнай ланцуга пераменнага току 50/60 Гц. Ён можа абараніць схему ад перагрузкі і кароткага замыкання. Гэты прадукт мае такія перавагі, як невялікі аб'ём, высокая адключальная здольнасць, провад пад напругай і нулявая лінія адключаюцца адначасова, а таксама абараняючы чалавека ад уцечкі электрычнага току ў выпадку супрацьпажарнага провада і нулявой лініі.

Ён адпавядае стандарту IEC61009-1, GB16917.1.

Характарыстыка:

1).Забяспечвае абарону ад паражэння электрычным токам, замыкання на зямлю, току ўцечкі;

2).Забяспечвае абарону ад перагрузкі, кароткага замыкання і перанапружання;

3). Малы аб'ём, высокая разрыўная здольнасць; провад пад напругай і нулявая лінія абрываюцца адначасова;

4). Невялікі памер і вага, просты мантаж і праводка, высокая і трывалая прадукцыйнасць

5). Засцерагаюць ад няправільнага адключэння, выкліканага імгненнай напругай і імгненным токам.

Асаблівасці і перавагі

Шматфункцыянальная абарона: тып 4P RCBO пераменнага току спалучае абарону ад рэшткавага току і абарону ад перагрузкі па току, каб забяспечыць поўную абарону ланцугоў і абсталявання.

Высокая адчувальнасць: Высокаадчувальная абарона ад раптоўнага прымянення або павольнага нарастання рэшткавага сінусоіднага пераменнага току забяспечвае развязку.

Шырокі спектр прымянення: падыходзіць для ланцугоў пераменнага току ў бытавых, прамысловых і камерцыйных сістэмах размеркавання электраэнергіі, асабліва для праводкі адзін агонь адзін нуль.

Прастата ўстаноўкі і абслугоўвання: разумная канструктыўная канструкцыя, простая ўстаноўка і ў той жа час лёгкае абслугоўванне і капітальны рамонт.

Сцэнары прымянення

4P RCBO тыпу AC шырока выкарыстоўваецца для абароны ланцуга пераменнага току ў дамах, офісах, камерцыйных памяшканнях і прамысловых аб'ектах. Ён асабліва падыходзіць для прымянення, дзе патрабуецца абарона як супрацьпажарных, так і нулявых правадоў, такіх як ланцугі асвятлення, ланцугі разетак і абарона абсталявання, напрыклад рухавікоў.
