63A/100MA Рэшткавы ток выключальнік RCCB

63A/100MA Рэшткавы выключальнік току RCCB - гэта ток у іншым ланцугу, акрамя звычайнага працоўнага току, які можа быць атрыманы з -за пашкоджання ізаляцыі абсталявання, электрычнага току, або разрывы зямлі і г.д. Асноўная функцыя RCCB заключаецца ў тым, каб хутка адрэзаць ланцуг, калі рэшткавы ток выяўляецца як перавышэнне закладзенага значэння, такім чынам, прадухіленне электрычнага ўзрушэння і выбіраючых пажараў.

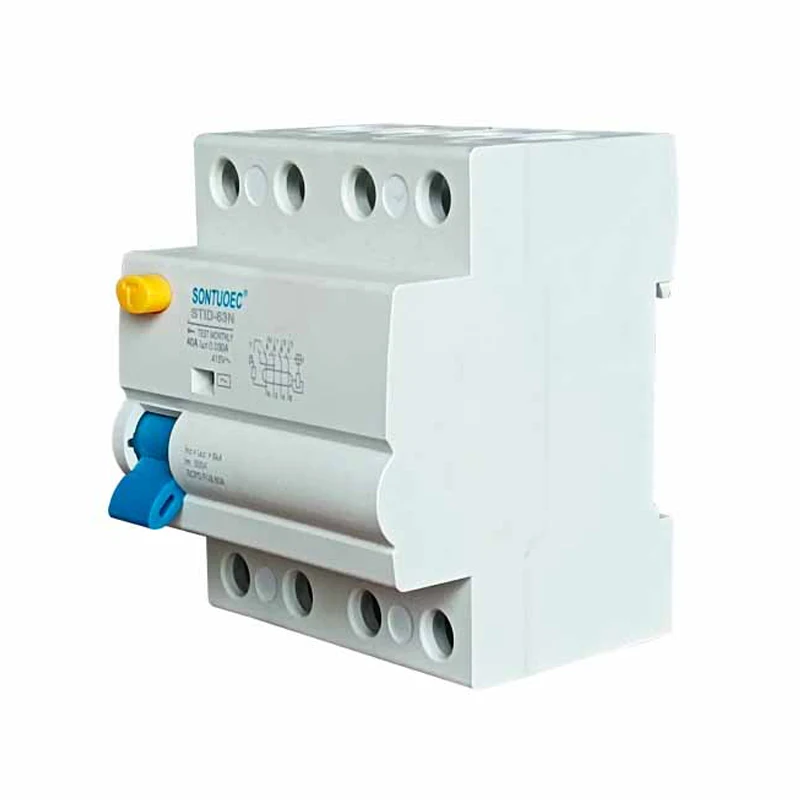

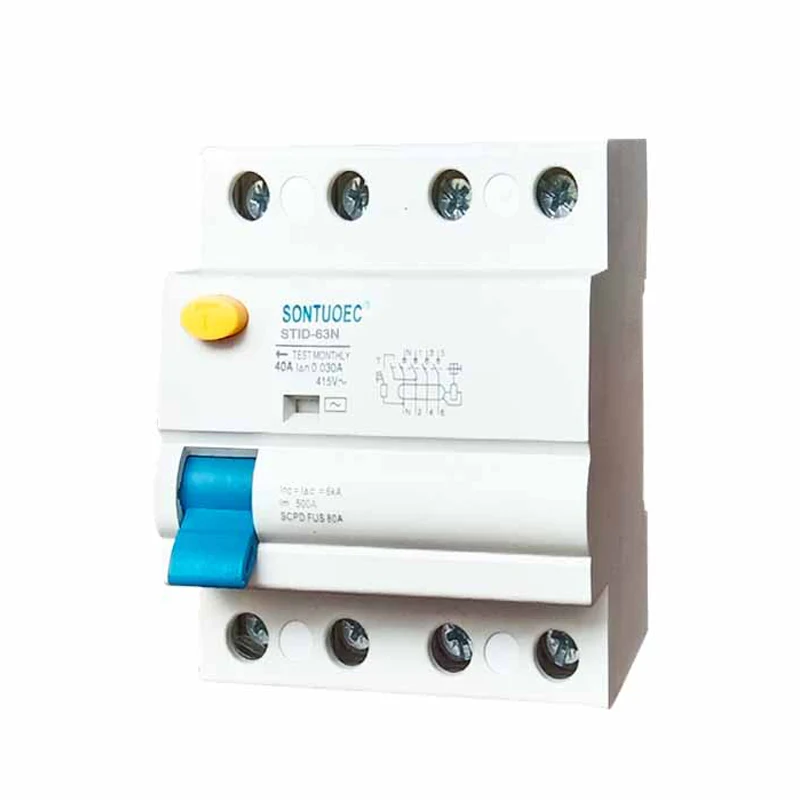

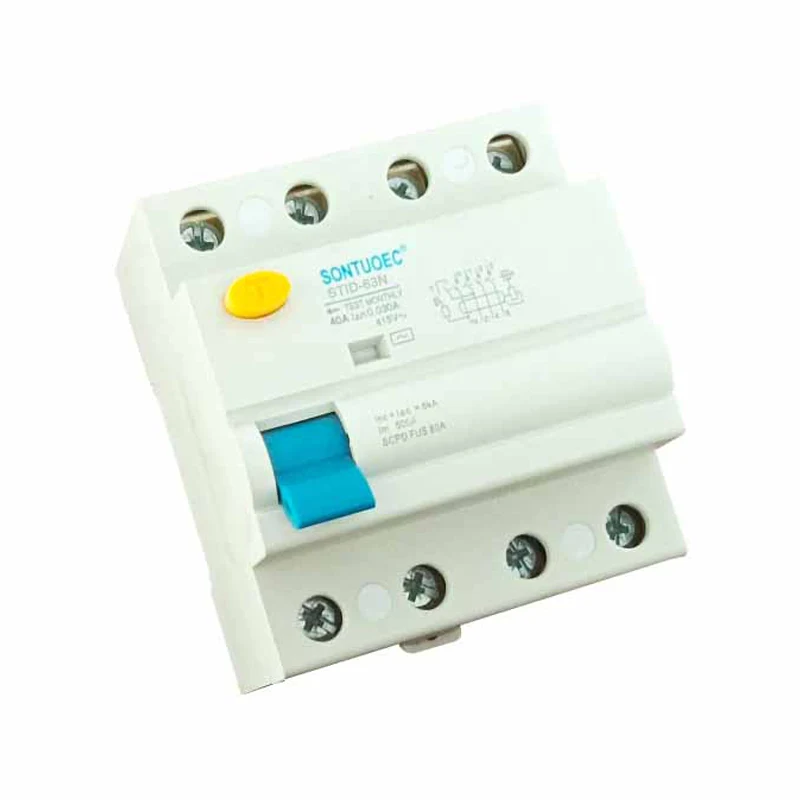

мадэль:STID-63N

Адправіць запыт

Апісанне Прадукта

Стандарт:	IEC 61008-1
Мадэль:	Знак-63n
Рэшткавыя току характарыстыкі:	І, і

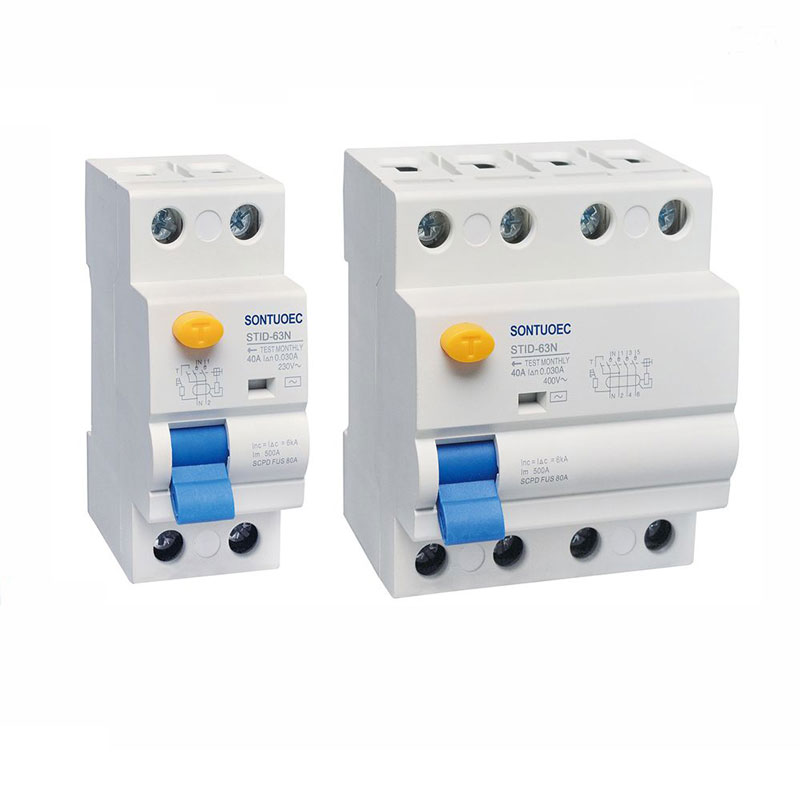

Полюс №:	2p, 4p
Ацэнка току:	16a, 25a, 32a, 40a, 63a;
Намінальнае напружанне:	230/400V AC
Частата намінальнай:	50/60 Гц
Ацэнка рэшткавага працоўнага току iδn:	10ma, 30ma, 100ma, 300ma, 500ma
Ацэнка рэшткавага непрацуючага току i Δno:	≤0,5iΔn
Ацэнка ўмоўнага кароткага замыкання Current Inc:	6000а
Ацэнка ўмоўнага рэшткавага кароткага замыкання Бягучы IΔC:	6000а
Працягласць адключэння:	Імгненнае адключэнне ≤0,1 секунда
Рэшткавы дыяпазон адключэння:	0,5iΔn ~ iΔn
Электрамеханічная цягавітасць:	4000 цыклаў
Крутоўны момант мацавання:	2,0 нм

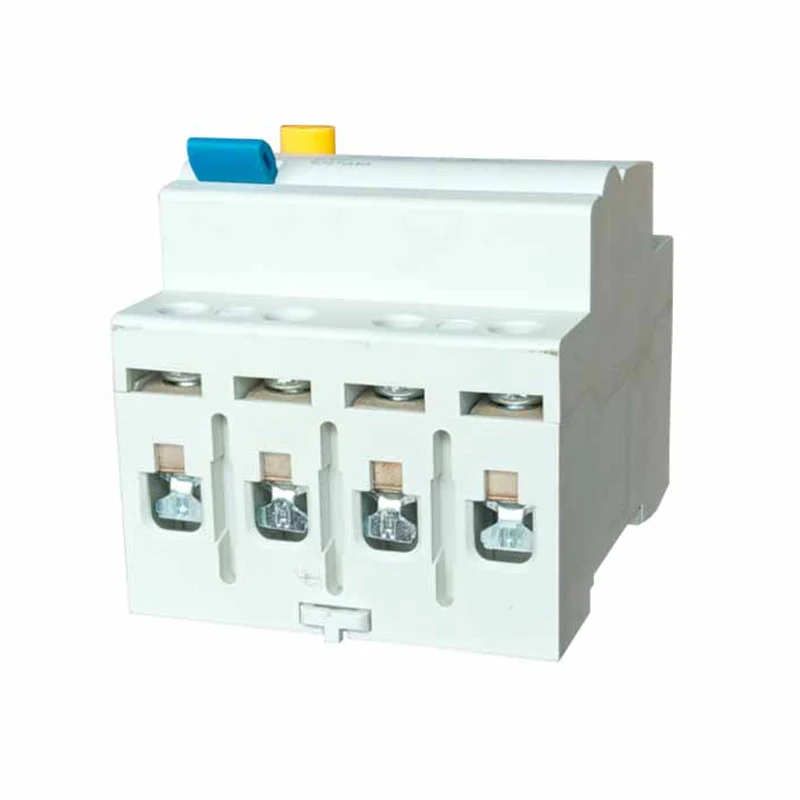

Тэрмінал злучэння:	Шруба тэрмінальны слуп -тэрмінал з заціскам

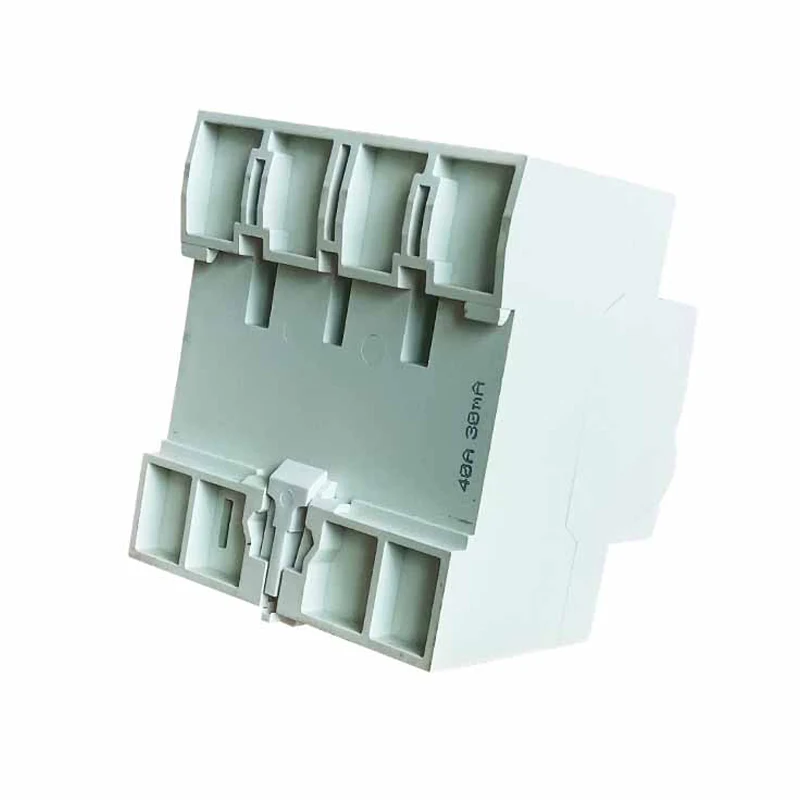

Ўстаноўка:	35 -мм мантаж чыгункі DIN

Прынцып працы

Прынцып працы RCCB заснаваны на прынцыпах электрамагнітнай індукцыі і балансу бягучага. Калі рэшткавы ток у ланцугу праходзіць праз трансфарматар, трансфарматар стварае адпаведны магнітны паток. Гэты магнітны паток пераўтвараецца ў электрычны сігнал і апрацоўваецца электронным ланцугом. Калі апрацаваны электрычны сігнал дасягае зададзенага парога, RCCB запускае механізм вызвалення дзейнічаць, у выніку чаго выключальнік хутка адрэжвае ланцуг.

Асноўныя функцыі

Высокая адчувальнасць: RCCB здольны выяўляць невялікія рэшткавыя токі, як правіла, менш за 30 мА (дакладнае значэнне залежыць ад спецыфікацый прадукту), што дапамагае адрэзаць ланцугі ў часе, перш чым здараюцца аварыі.

Хуткая рэакцыя: RCCB можа хутка адрэзаць ланцуг на працягу некалькіх мілісекунд пасля выяўлення рэшткавага току, што эфектыўна прадухіляе аварыі на электрычныя ўдары і распаўсюджванне электрычных пажараў.

Бяспечны і надзейны: RCCB прымае сучасныя электронныя кампаненты і механізм адключэння з высокай надзейнасцю і стабільнасцю. У той жа час ён таксама мае перагрузку і функцыі абароны кароткага замыкання, якія могуць у поўнай меры абараніць бяспеку ланцугоў і абсталявання.

Лёгкая ўстаноўка і абслугоўванне: RCCB звычайна прымае модульную канструкцыю, кампактную структуру і просты ў ўстаноўцы. Ён таксама мае простыя ўвагульныя і замена кантактаў для звычайнага абслугоўвання і праверкі.

Сцэнарыі прыкладанняў

63A/100MA Рэшткавы выключальнік RCCB шырока выкарыстоўваецца ў розных сітуацыях, калі патрабуецца электрычная абарона, уключаючы, але не абмяжоўваючыся імі:

Жылыя і камерцыйныя будынкі: для абароны электрычнага абсталявання і асабістай бяспекі ад аварый з электрычным токам і электрычных пажараў. У дамах RCCBS звычайна ўсталёўваюцца ў скрынях размеркавання ў якасці асноўнай або абароны ад галінак для хатніх схем.

Прамысловая вытворчая лінія: яна выкарыстоўваецца для абароны нармальнай працы электрычнага абсталявання, такіх як рухавікі, трансфарматары і г.д. У прамысловым полі RCCBS звычайна ўсталёўваюцца на ўваходзе электраэнергіі электрычнага абсталявання ў якасці прылады абароны абсталявання.

Супрацоўнікі грамадскіх устаноў: напрыклад, бальніцы, школы, бібліятэкі і іншыя месцы, RCCBS выкарыстоўваюцца для забеспячэння бяспечнай працы электрычнага абсталявання і бяспечнага выкарыстання электраэнергіі персаналам. Звычайна гэтыя месцы маюць больш высокія патрабаванні да электрычнай бяспекі, таму RCCBS больш шырока выкарыстоўваюцца.
