Магнітны кантактар пераменнага току

Магнітны кантактар пераменнага току выкарыстоўваецца ў сетцы электраэнергіі 50 Гц або 60 Гц, да 380 В, для працы або пераключэння прылады кіравання кандэнсатарам LV у рэактыўнай ланцугу электраэнергіі LV. З дапамогай прылады супрацьпургаў гэта можа паменшыць уздзеянне закрыцця і прадухіліць перагрузку як разрыў.

Адправіць запыт

Апісанне Прадукта

Тып		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Ацэнка працоўнага току (а)	Ac3	9	12	18	25	32	40	50	65	80	95
Ацэнка працоўнага току (а)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Рэйтынгі StandardPower 3-фазнай Рухавікі 50/60 Гц Ісушотэгорыя AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 У	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 У	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ацэнка цеплавога току (а)		20	20	32	40	50	60	80	80	125	125
Электрычнае жыццё	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электрычнае жыццё	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механічнае жыццё (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Колькасць кантактаў	3p+не					3p+nc+no
Колькасць кантактаў	3p+nc					3p+nc+no

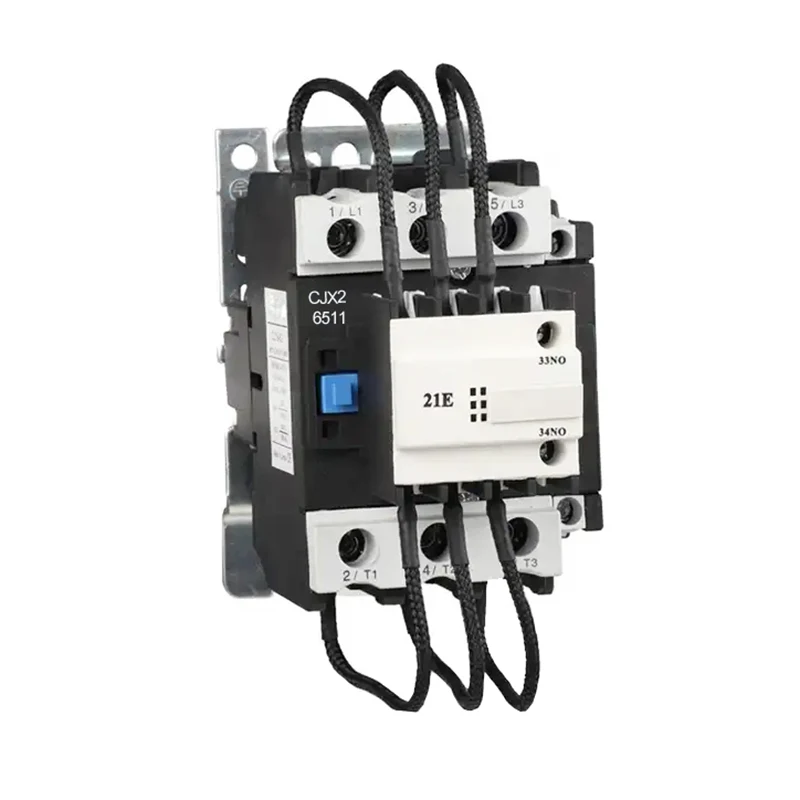

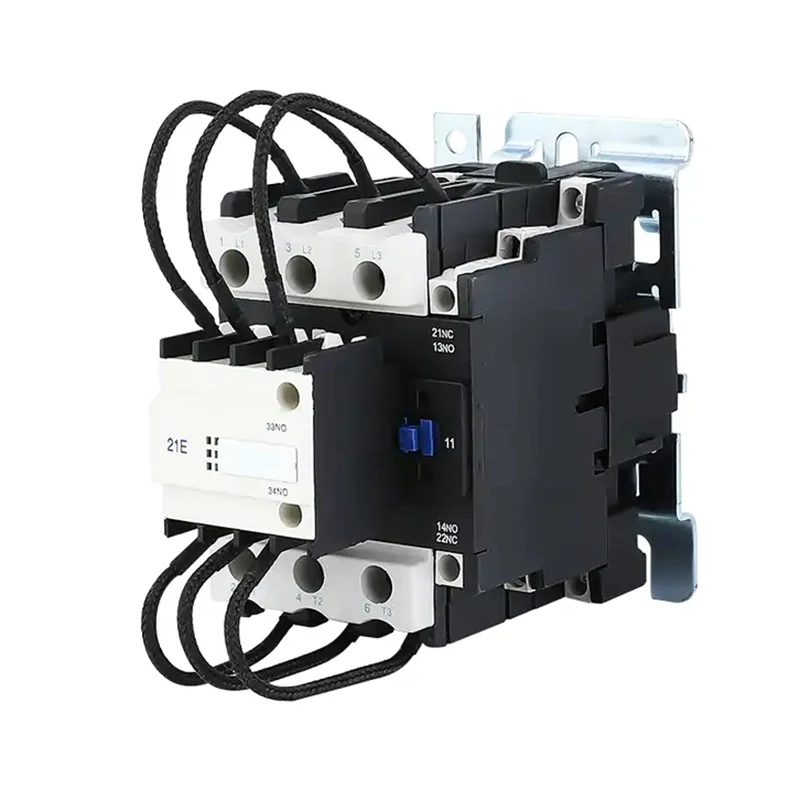

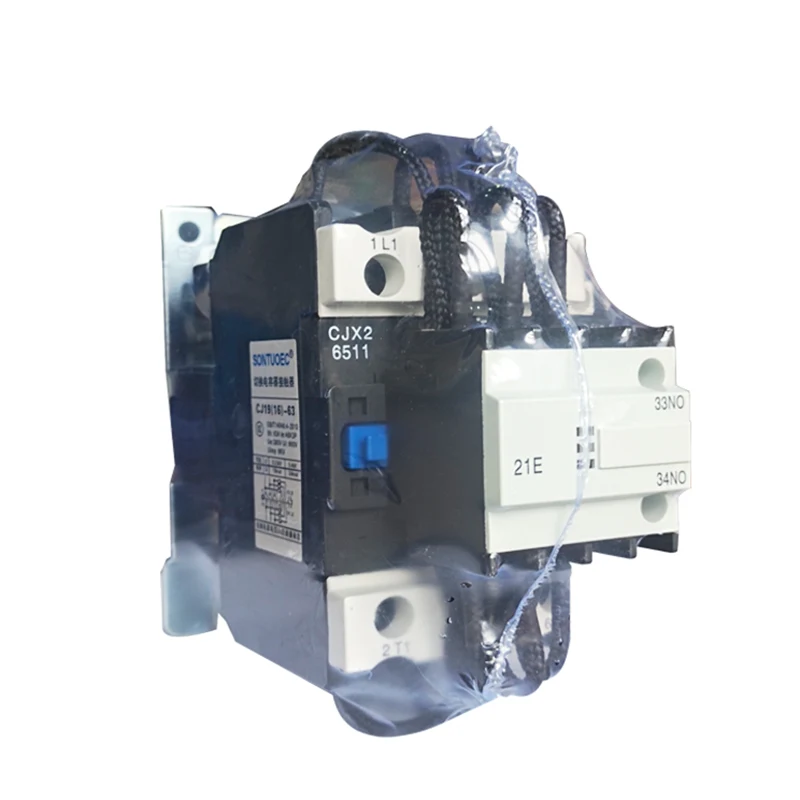

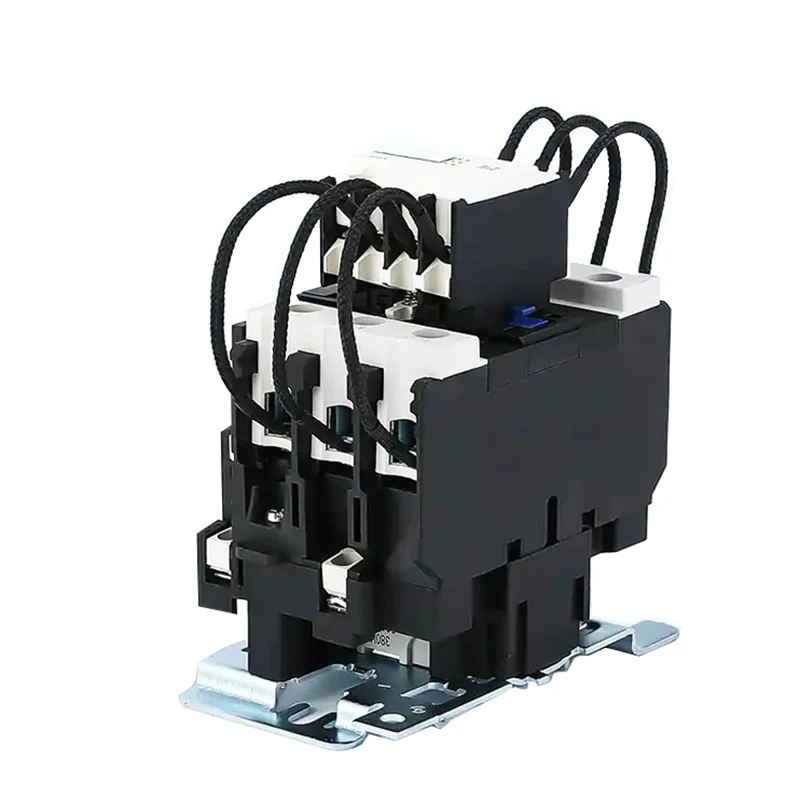

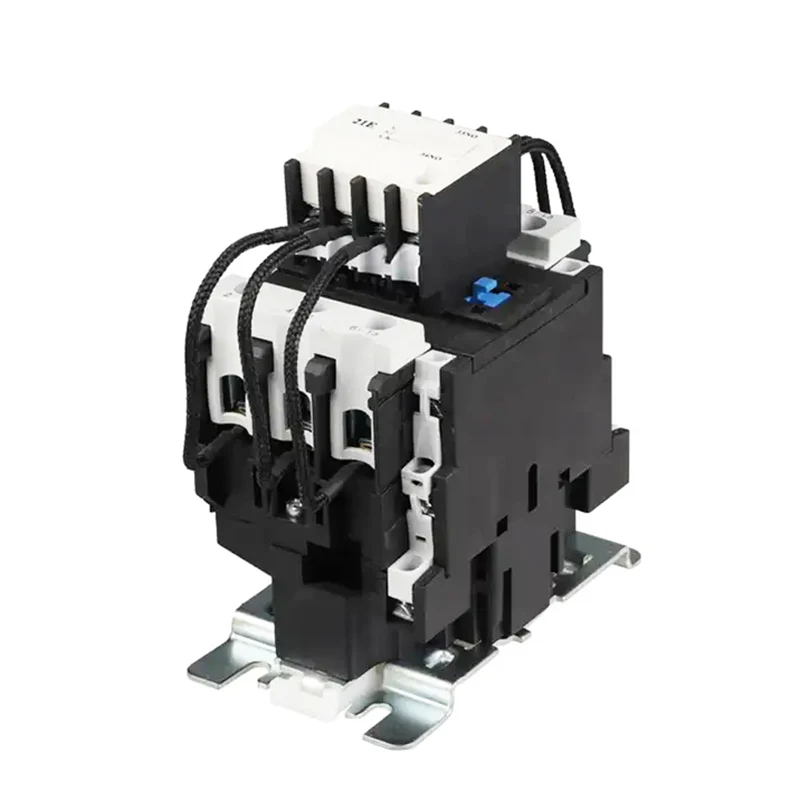

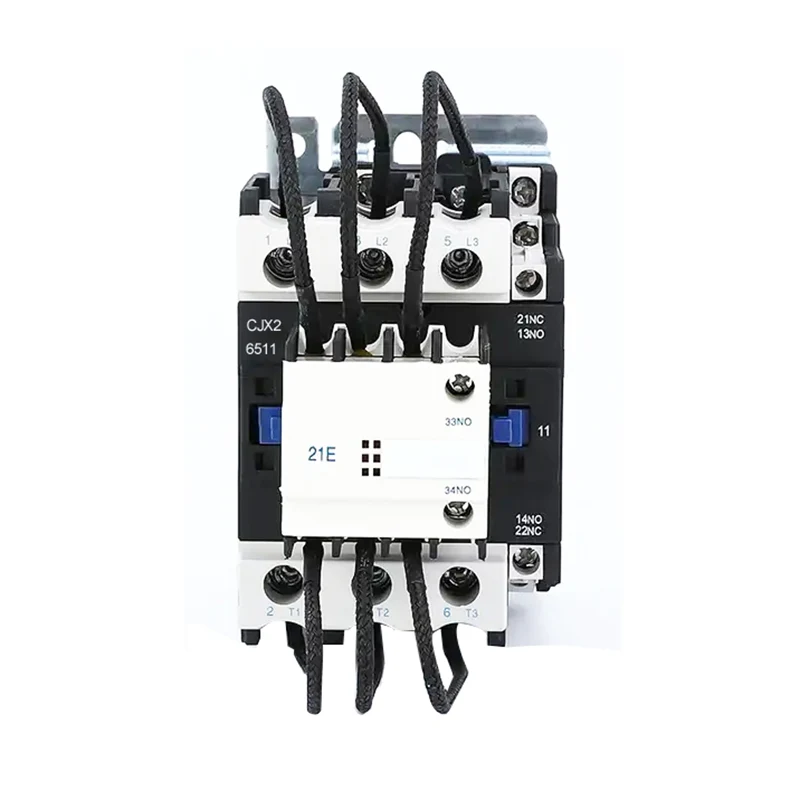

Кантакт тыпу пераключэння кандэнсатараў SCJ19 выкарыстоўваецца ў сетцы электраэнергіі 50 Гц або 60 Гц, да 380 У, для працы або пераключэння прылады кіравання кандэнсатарам LV у рэактыўнай ланцугу LV. З дапамогай прылады супрацьпургаў гэта можа паменшыць уздзеянне закрыцця і прадухіліць перагрузку як разрыў.

Прынцып працы

Прынцып працы магнітнага кантактара пераменнага току заснаваны на электрамагнітнай індукцыі і магнітнай сіле. Калі шпулька пад напругай, згенераванае магнітнае поле прыцягвае жалезнае ядро і закрывае кантакты, адкрываючы такім чынам схему. Калі шпулька адбудавана, магнітнае поле знікае, жалезная стрыжань скідае пад дзеянне спружыны, кантакт парушаецца, а ланцуг адключаецца. Такім чынам, магнітны кантактар пераменнага току рэалізуе кантроль ланцуга пераменнага току.

Структура і склад

Магнітны кантактар пераменнага току ў асноўным складаецца з наступных частак:

Электрамагнітная сістэма: уключае такія кампаненты, як шпулька, ядро і арматура, якія з'яўляюцца ключавымі часткамі для стварэння магнітнага поля і магнітнага дзеяння.

Кантактная сістэма: Уключае асноўны кантакт і дапаможны кантакт, якія выкарыстоўваюцца для ўключэння і звонку да ланцуга. Асноўныя кантакты звычайна выкарыстоўваюцца для пераносу вялікіх токаў, у той час як дапаможныя кантакты выкарыстоўваюцца для рэалізацыі розных функцый кіравання.

Прылада для тушэння дугі: выкарыстоўваецца для тушэння дугі, калі кантакт адключаны, перашкаджаючы дузе пашкодзіць кантакт.

Іншыя кампаненты: напрыклад, спружыны, кранштэйны, корпусы і г.д., выкарыстоўваюцца для замацавання і падтрымкі кампанентаў для забеспячэння нармальнай працы кантактара.

Асаблівасці структуры

1. Кантакт, сабраны з бягучым абмежаваным супрацівам, здольны абмежаваць пераход на ўсплёск у межах дапушчальнага значэння.

2. Кантактар мае непасрэдную дзейнасць з падвойным разрывам, механізм, які дзейнічае, спрытны, просты для праверкі ўручную, кампактную структуру, каб замяніць кантакты.

3. Запішаная тэрмінальная блок, абаронены вокладкай, бяспечным і надзейным.

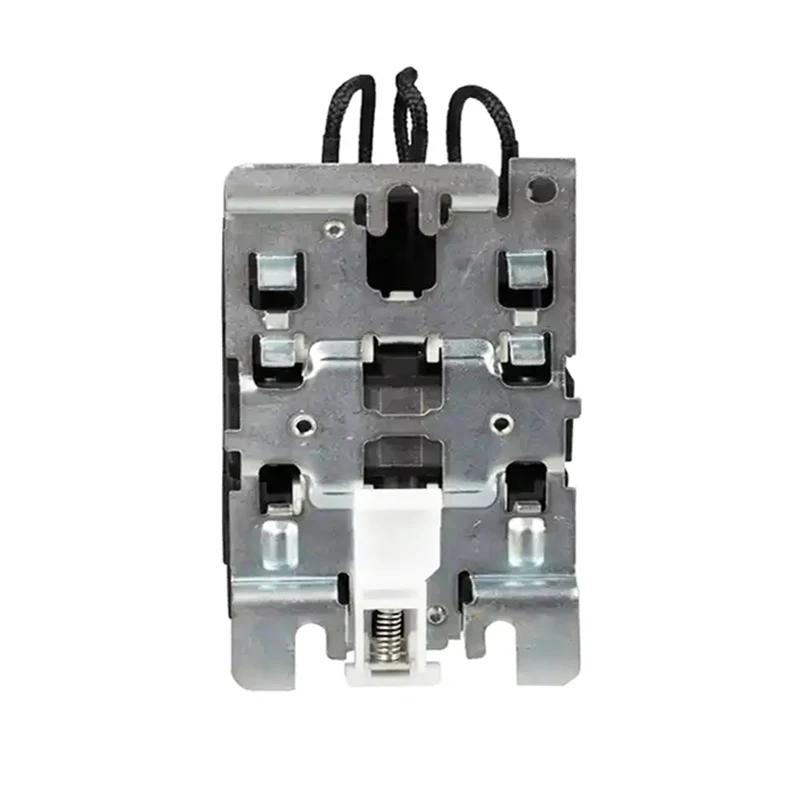

4. Яго можна ўсталяваць шрубамі, альбо на стандартнай рэйцы 35/75 мм.

Умовы працы і ўстаноўкі

(1) Тэмпература навакольнага асяроддзя: -5 ℃- +40 ℃, сярэдняя тэмпература не павінна быць вышэй +35 ℃ за 24 гадзіны.

(2) Атмасферныя ўмовы: атмасфера вільготнасці навакольнага асяроддзя пад 50%, калі +40 ℃. У навакольнай вільготнасці можа быць больш нізкая тэмпература. У самым вільготным месяцы сярэдняя нізкая тэмпература + 25 ℃ для сярэдняга з максімальнай адноснай вільготнасцю складае 90%, і ўлічваючы змены тэмпературы і адбываецца таму, што прадукт на паверхні геля.

(3) Вышыня пры ўсталёўцы не вышэй за 2000 м.

(4) Клас забруджвання: 3 клас

(5) клас усталёўкі: III

Асноўныя функцыі

Надзейная праца: магнітны кантактар пераменнага току вырабляецца з якасных матэрыялаў і ўдасканаленага вытворчага працэсу, які мае высокую надзейнасць і стабільнасць.

Доўгі тэрмін службы: кантактная сістэма выраблена з устойлівых да зносу матэрыялаў, якія могуць вытрымліваць вялікія ўдары току і напружання, падаўжаючы тэрмін службы.

Лёгкі ў абслугоўванні: Структура разумна распрацавана, лёгка разбіраць і рамонт, зніжаючы кошт тэхнічнага абслугоўвання.

Розныя тэхнічныя характарыстыкі: Для задавальнення патрэбаў розных карыстальнікаў, магнітнага кантактара пераменнага току мае розныя тэхнічныя характарыстыкі і мадэлі на выбар, уключаючы розныя ўзроўні току, узровень напружання і дапаможныя кантактныя канфігурацыі.
