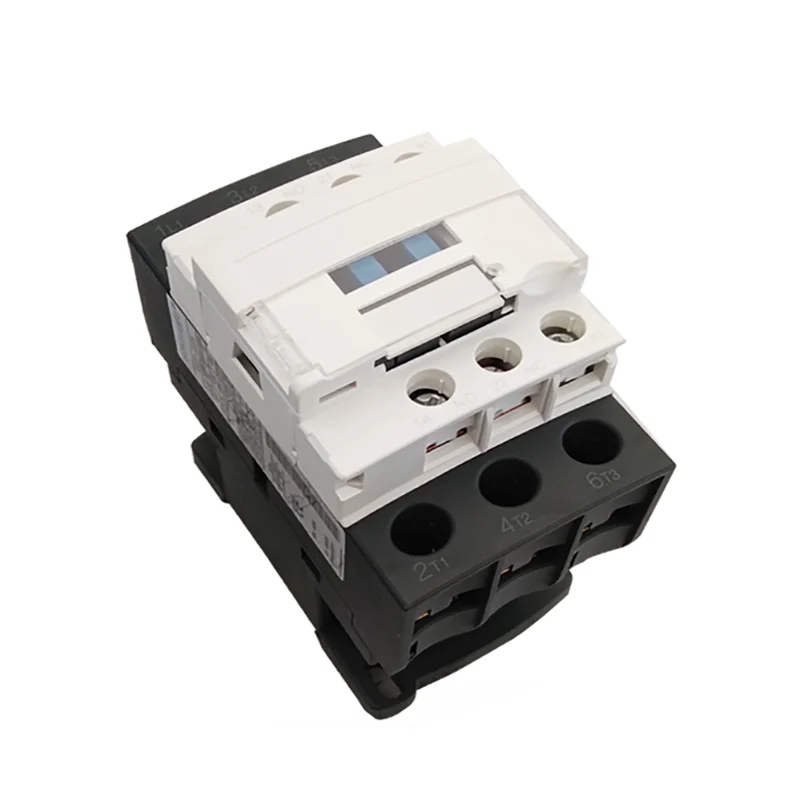

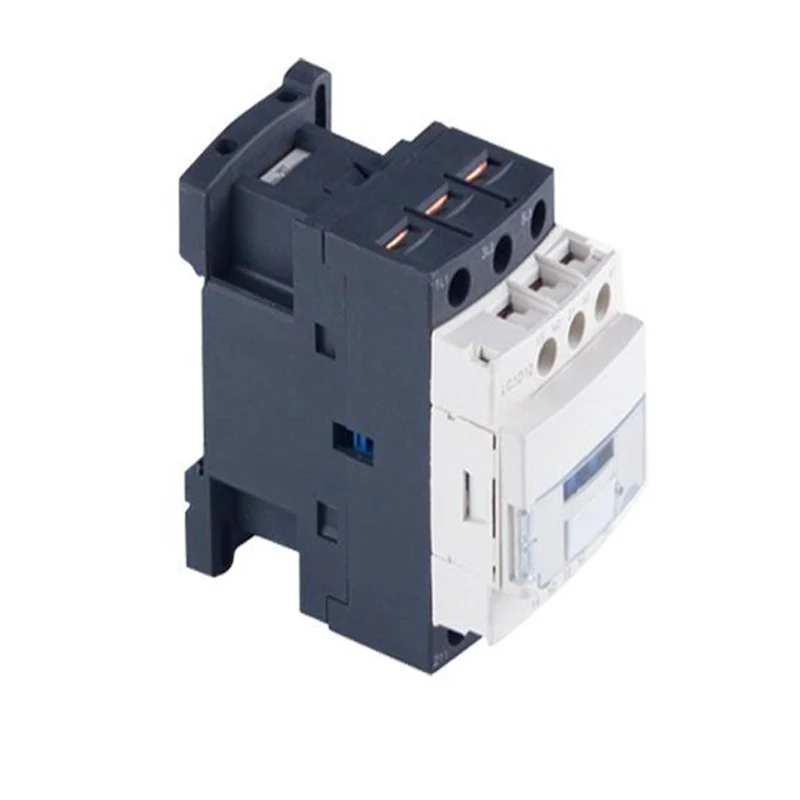

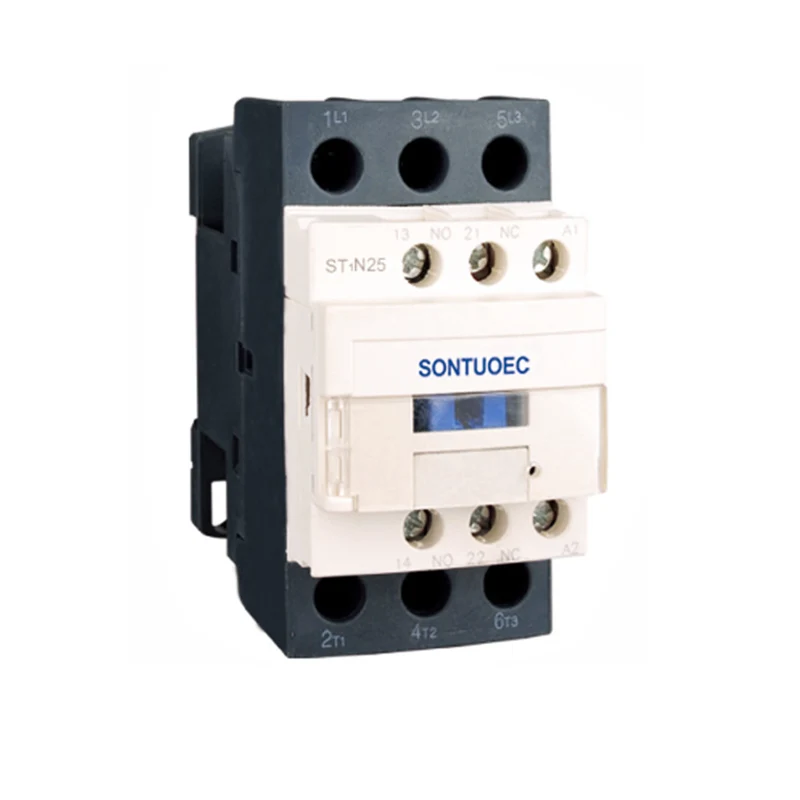

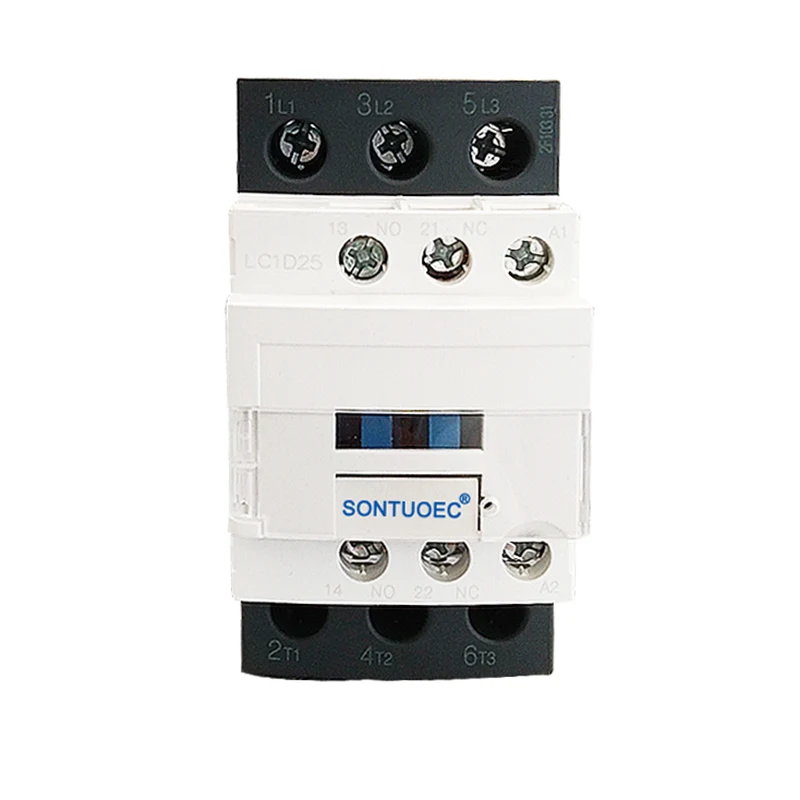

CJX2 3p 25A Contactor AC Contactor

CJX2 3P 25A Contactor AC падыходзіць для злучэння і разрыву ланцугоў на вялікіх адлегласцях, а таксама для частых запуску і кіравання рухавікамі пераменнага току. Акрамя таго, ён можа быць выкарыстаны з адпаведнымі цеплавымі рэле, каб утварыць электрамагнітныя стартары для абароны ланцугоў, дзе могуць адбывацца аперацыйныя перагрузкі.

мадэль:ST1N

Адправіць запыт

Апісанне Прадукта

Тып		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Ацэнка працоўнага току (а)	Ac3	9	12	18	25	32	40	50	65	80	95
Ацэнка працоўнага току (а)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Рэйтынгі StandardPower 3-фазнай Рухавікі 50/60 Гц Ісушотэгорыя AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 У	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 У	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ацэнка цеплавога току (а)		20	20	32	40	50	60	80	80	125	125
Электрычнае жыццё	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электрычнае жыццё	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механічнае жыццё (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Колькасць кантактаў	3p+не					3p+nc+no
Колькасць кантактаў	3p+nc					3p+nc+no

Структурныя асаблівасці

Ахоўная канструкцыя: CJX2 3P 25A Contactor AC прымае ахоўную структуру, якая характарызуецца невялікім аб'ёмам, лёгкай вагой, нізкім спажываннем электраэнергіі і доўгім тэрмінам жыцця.

Структура дзеянняў прамога дзеяння: Структура яго дзеянняў-гэта прамое дзеянне, а кантакты-падвойнае пералом, што паляпшае надзейнасць і бяспеку кантакту.

Дапаможная кантактная група тыпу: дапаможная група кантактных кантактаў, галоўка затрымкі паветра, механізм механічнага перакрыцця і іншыя кампаненты могуць быць дададзены ў адпаведнасці з патрэбамі карыстальніка для фарміравання затрымкі часу, зварачальнага кантактара, стартара Star-Delta і іншых прадуктаў, якія атрыманы.

Тэхнічныя параметры

Асноўныя тэхнічныя параметры серыі CJX2 (ST1N) ўключаюць у сябе:

Намінальнае напружанне: у тым ліку 36V, 110V, 127V, 220V, 380V і іншыя ўзроўні для задавальнення патрэбаў розных сістэм харчавання.

Ацэнка току: Паводле розных мадэляў, намінальны ток складае ад 9A да 95A.

Напружанне шпулькі: напружанне шпулькі пераменнага току ўключае 24V, 36V, 48V, 110V, 220V, 380V і г.д. Напружанне шпулькі пастаяннага току ўключае 12V, 24V, 48V, 110V, 220V і г.д.

Механічнае і электрычнае жыццё: механічнае жыццё можа быць да мільёнаў разоў, а электрычны тэрмін таксама адносна высокі, што забяспечвае доўгатэрміновую стабільную працу кантактара.

Ўстаноўка і абслугоўванне

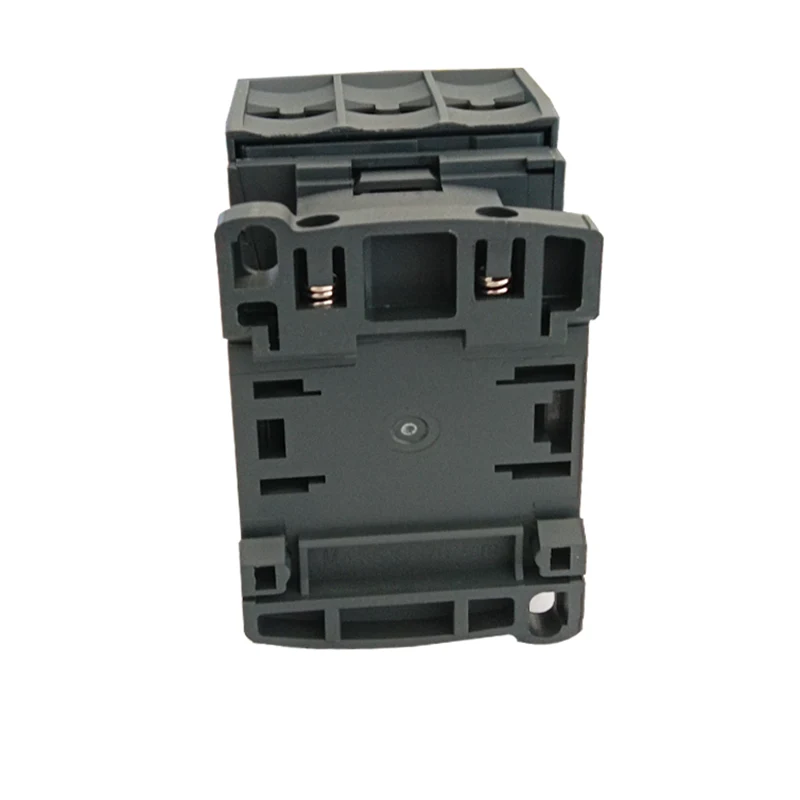

Устаноўка: CJX2 тыпу пераменнага току можна ўсталяваць двума шрубамі або 35 -мм (або 75 -мм) накіроўвалай чыгункай, што зручна і хутка. Адпаведныя тэхнічныя дадзеныя павінны быць правераны перад устаноўкай, каб забяспечыць выкананне ўмоў ўстаноўкі.

Абслугоўванне: Усе часткі прадукту павінны рэгулярна правяраць падчас выкарыстання, патрабуючы, каб рухомыя дэталі не затрымаліся, а зашпількі не былі свабоднымі. Калі ёсць якія -небудзь пашкоджанні, яго трэба своечасова замяніць, каб забяспечыць нармальную працу кантактара.

CJX2 3P 25A AC Contactor
