Крывая D MCB Мініяцюрны выключальнік

Выконваючы шэраг міжнародных стандартаў бяспекі і аўтарытэтных сертыфікатаў, Curve D MCB Мініяцюрны выключальнік забяспечвае надзейную абарону электрычных сістэм і шырока выкарыстоўваецца ў розных дадатках, дзе патрабуецца высокая бяспека і стабільнасць. Пры выбары і выкарыстанні Curve D MCBS рэкамендуецца, каб выбар быў заснаваны на пэўных патрабаваннях электрычнай сістэмы і характарыстыках нагрузкі, а таксама выконвацца адпаведныя коды ўстаноўкі і тэхнічнага абслугоўвання.

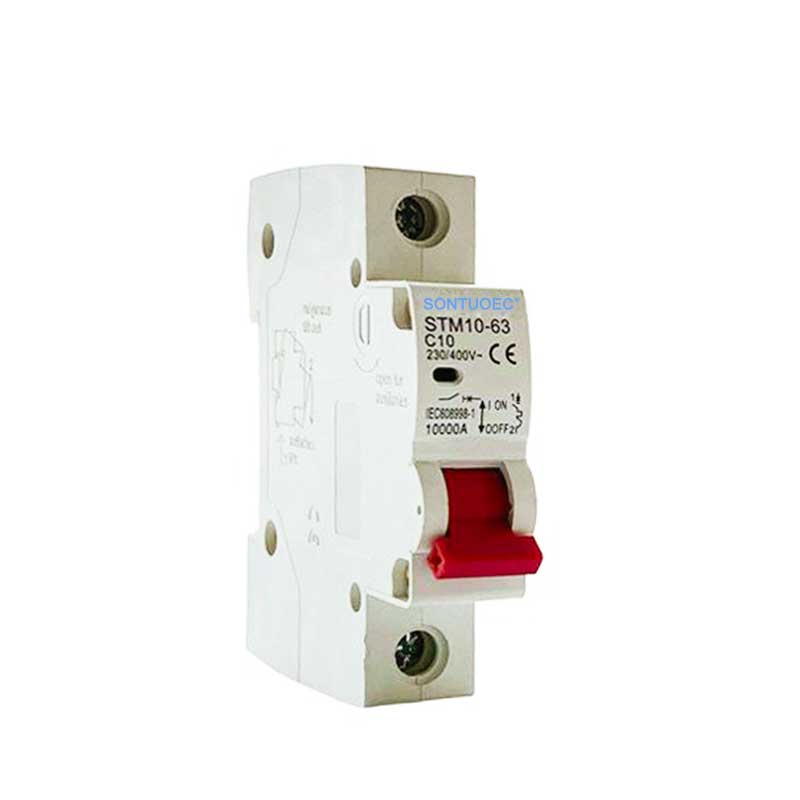

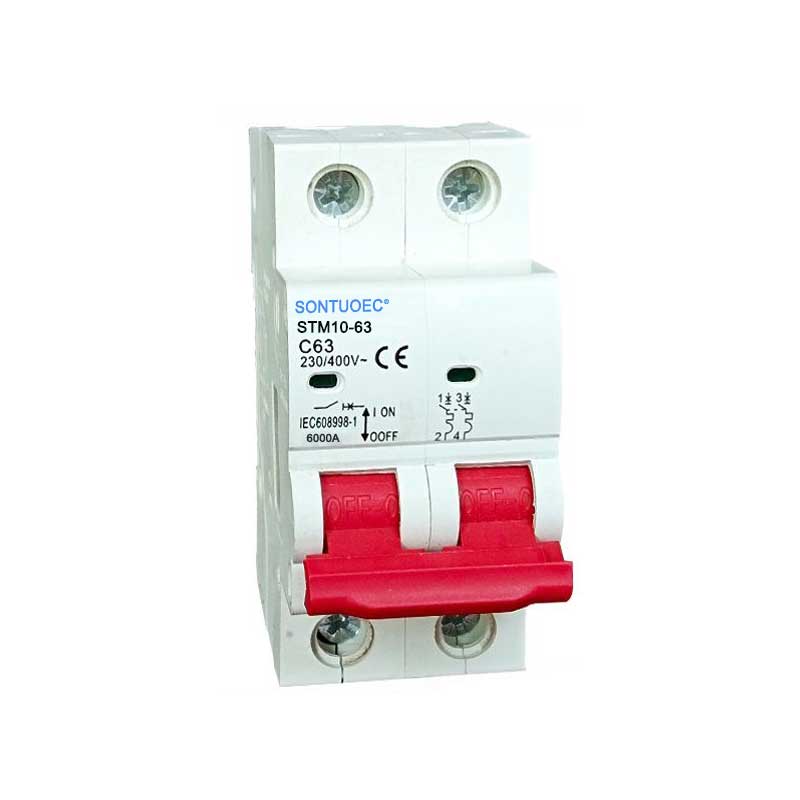

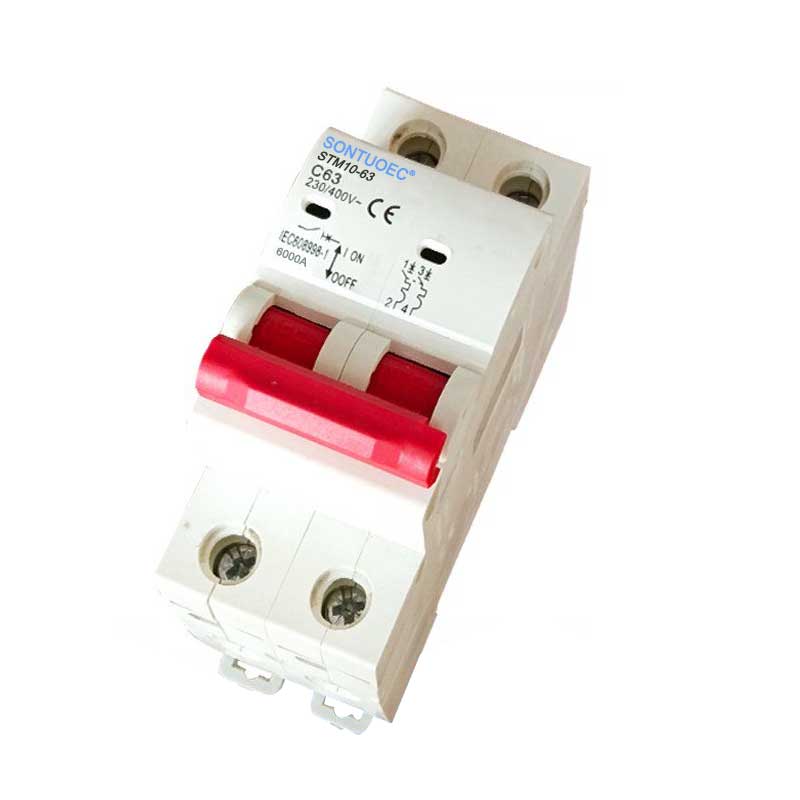

мадэль:STM10-63

Адправіць запыт

Апісанне Прадукта

Стандарт		Iec/en 60898-1
Электрычны рысы	Ацэнка току ў	A	1,2,4,610,16,20,25,32,40,50,63A
	Слупы	P	1p, 2p, 3p, 4p
	Намінальнае напружанне UE	V	AC 230/400
	Ізаляцыя напружання карыстацкі інтэрфейс	V	500
	Намінальная частата	Hz	50/60
	Намінальная магутнасць разрыву	A	3000, 4500, 6000
	Намінальны імпульс вытрымлівае напружанне (1,2/50) UIMP	V	4000
	Дыэлектрычнае выпрабаванне напружання ў ind.freq. на 1 мін	KV	2
	Ступень забруджвання		2
	Тэрмамагнітнае вылучэнне характарыстыка		B, C, D
Механічны рысы	Электрычнае жыццё	t	4000
	Механічнае жыццё	t	10000
	Ступень абароны		IP20
	Тэмпература для налады цеплавога элемента	ºC	30
	Тэмпература навакольнага асяроддзя (з сярэднім сярэднім ≤35 ° C)	ºC	-5 ~+40 (Спецыяльная заяўка, калі ласка, звярніцеся да Карэкцыя кампенсацыі тэмпературы)
	Тэмпература захоўвання	ºC	-25 ~+70
Устаноўка	Тып тэрмінальнага злучэння		Кабельная/штыфтавая шына
	Памер тэрмінала зверху/знізу для кабеля	мм2	25
		Awg	18-3
	Тэрмінальны памер зверху/знізу для аўтобусаў	мм2	25
		Awg	18-3
	Зацягванне крутоўнага моманту	N*m	2
		In-Lbs	18
	Мантаж		На DIN Rail EN 60715 (35 мм) пры дапамозе прылады хуткага кліпа
	Сувязь		Зверху і знізу

Характарыстыкі прадукту

 Ацэнка току і напружання: Curve D MCBS падыходзіць для шырокага спектру намінальных токаў, такіх як 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A і г.д., а таксама для намінальных дыяпазонаў напружання, такіх як 110V, 220V, 400V і г.д. і для частот 50/60HZ.

 Характарыстыкі адмены: Curve D MCBS асабліва падыходзіць для высокіх індуктыўных нагрузак і сістэм размеркавання, якія ствараюць вялікія патокі, такія як электрычнае абсталяванне, якое стварае імпульсныя токі, невялікія рухавікі і г.д. Яго імгненны разбуральны ток звычайна ў 10-40 разоў перавышае намінальны ток, а значыць, ён можа хутка адрэзаць ланцугі і абараніць абсталяванне ад пашкоджанняў падчас раптоўнага павелічэння току.

 Абарона кароткага замыкання: D-Curve MCBS мае высокую магутнасць для разрыву кароткага замыкання, напрыклад, намінальную ёмістасць з кароткатэрміновым замыканнем 6KA для некаторых прадуктаў, якія могуць надзейна абараніць схемы ад токаў кароткага замыкання.

 Стандарты бяспекі і сертыфікацыі: Гэтыя прадукты звычайна адпавядаюць шэрагу міжнародных стандартаў бяспекі, такіх як EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 і г.д., і атрымалі аўтарытэтныя сертыфікаты, такія як CE, CB, CCC, TUV і г.д., каб забяспечыць бяспечныя і надзейныя прадукты.
