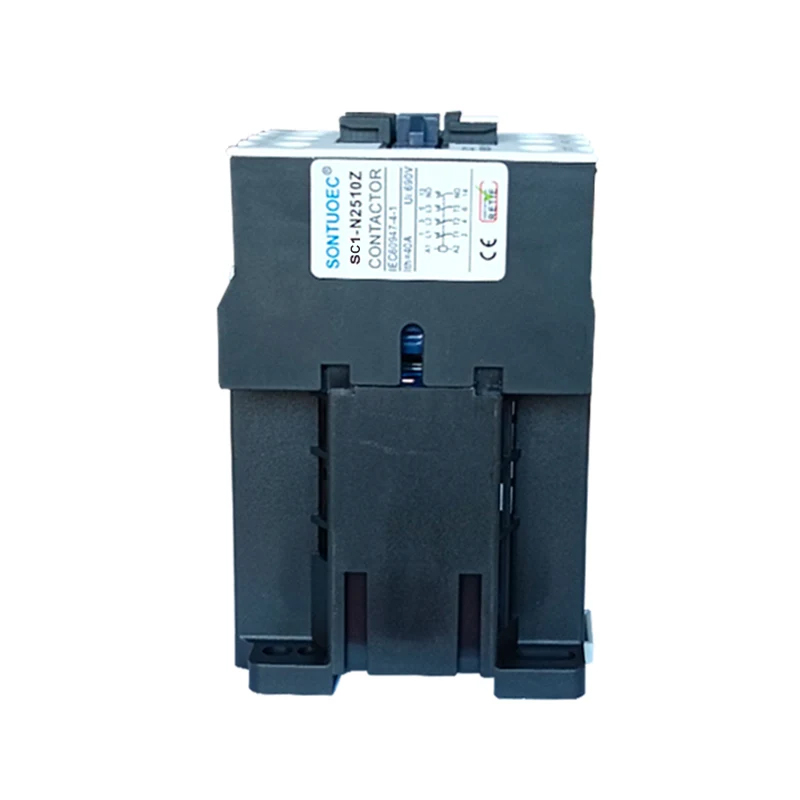

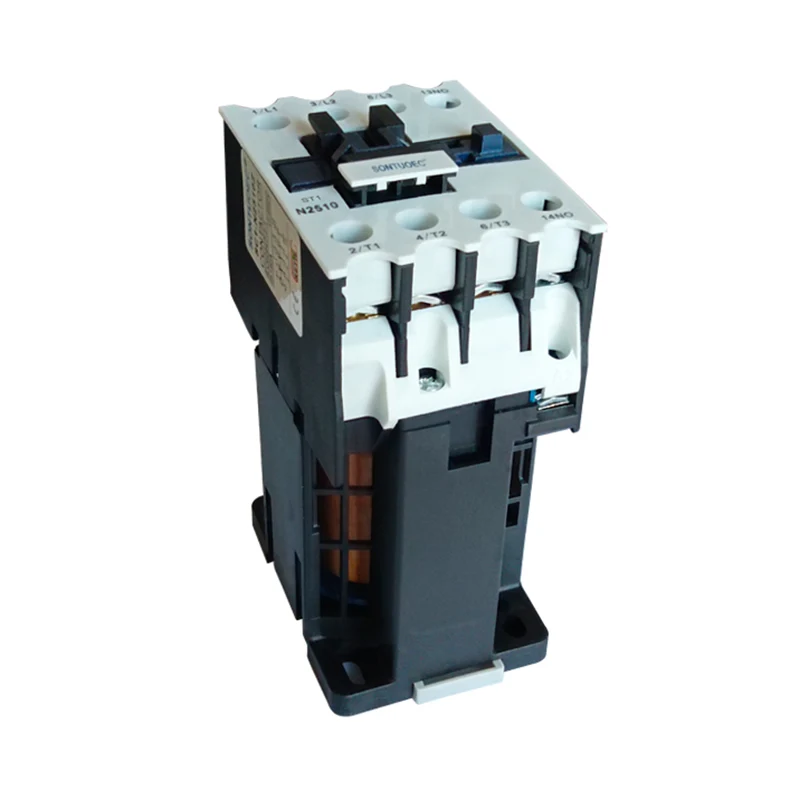

Магнітны кантактар пастаяннага току

Магнітны кантактар пастаяннага току-гэта электрычны прыбор, які выкарыстоўвае ток пастаяннага току, які праходзіць праз шпульку для стварэння магнітнага поля, якое зачыняе або парушае кантакты, кантралюючы такім чынам выключаны ланцуг пастаяннага току. У асноўным ён выкарыстоўваецца ў дыстанцыйным кіраванні, сістэмах кіравання аўтаматызацыяй і ланцугам пастаяннага току, якія патрабуюць частай працы.

мадэль:SC1-N

Адправіць запыт

Апісанне Прадукта

Тып		SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-
		9	12	18	25	32	40	50	63	80	95
									60
Ацэнка напружання інсулатыё		660	660	660	660	660	660	660	660	660	660
звычайны цеплавы		20	24	32	40	50	60	75	80	110	125
бягучы		20	24	32	40	50	60	75	80	110	125
Ацэнка аператыўнага		9	12	16	25	32	40	50	63	80	95
бягучы		9	12	16	25	32	40	50	63	80	95
кантраляваны	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
магутнасць (KW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Запіска		Ўстаноўка					Ўстаноўка
		Рэле могуць выкарыстоўваць два шрубы					Рэле можа быць тры
		А таксама выкарыстоўвайце 35 -мм					шрубы, а таксама выкарыстоўвайце
		Ўстаноўка рэйкі					75 -мм або 35 -мм ўстаноўка
							рэйка

Прынцып працы

Калі шпулька магнітнага кантактара пастаяннага току пад напругай, ток пастаяннага току ў шпулькі генеруе магнітнае поле. Гэта магнітнае поле прывядзе да стварэння статычнага жалезнага ядра генераваць электрамагнітнае ўсмоктванне, якое прыцягвае рухомую жалезную ядро, што рухае кантактнай сістэмай для дзейнасці. Звычайна звычайна адкрыюцца закрытыя кантакты, і звычайна адкрытыя кантакты закрыюцца, рэалізуючы кантроль уключэння/выключэння ланцуга. Калі шпулька дэадруецца, электрамагнітнае ўсмоктванне знікае, рухомы жалезны стрыжань скідае пад дзеянне спружыны, а кантакты вяртаюцца ў свой першапачатковы стан.

Асноўная структура і характарыстыкі

Электрамагнітная сістэма: уключаючы шпульку, статычнае жалезнае ядро і рухомую жалезнае ядро і іншыя кампаненты, з'яўляецца ключавой часткай генерацыі магнітнага поля і кантролю дзеяння кантактаў.

Кантактная сістэма: уключаючы звычайна адкрытыя кантакты і звычайна закрытыя кантакты, якія выкарыстоўваюцца для кіравання схемай і выключэннем. Кантактныя матэрыялы звычайна маюць добрую электраправоднасць і высокую тэмпературу.

Прылада для тушэння дугі: выкарыстоўваецца для тушэння дугі, калі кантакт парушаны, каб абараніць кантакт ад пашкоджанняў. Для кантактараў з вялікай магутнасцю дызайн прылады з тушэннем дугі асабліва важны.

Магнітны кантактар пастаяннага току характарызуецца простай структурай, надзейным дзеяннем, доўгім тэрмінам службы і лёгкім абслугоўваннем. У той жа час, з -за выкарыстання электразабеспячэння пастаяннага току, ён мае нізкае спажыванне энергіі і шум.

Выбар і меры засцярогі

Пры выбары магнітнага кантактара пастаяннага току неабходна ўлічваць наступныя фактары:

Намінальнае напружанне: пераканайцеся, што намінальнае напружанне абранага кантактара адпавядае напружанню пастаяннага току ў ланцугу.

Ацэнка току: у залежнасці ад колькасці току нагрузкі ў ланцугу, выберыце кантактар з адпаведным намінальным значэннем току. У той жа час неабходна таксама ўлічваць ёмістасць перагрузкі, а кароткае замыканне вытрымлівае магутнасць кантактара.

Кантактная форма і нумар: У адпаведнасці з патрабаваннем кантролю схемы, выберыце адпаведную форму кантакту і нумар. Напрыклад, патрабуецца звычайна адкрытыя ці звычайна закрытыя кантакты і колькі кантактаў неабходна.

Брэнд і якасць: выбірайце вядомыя брэнды і якасныя прадукты, каб забяспечыць надзейнасць і тэрмін службы кантактара. Таксама разгледзім такія фактары, як паслуга пасля продажу прадукту і тэхнічная падтрымка.

Пры выкарыстанні магнітных кантактараў пастаяннага току вам трэба звярнуць увагу на наступныя пытанні:

Правільная праводка: Пераканайцеся, што праводка кантактара правільная, каб пазбегнуць няправільнай праводкі, якая прыводзіць да збою ланцуга або пашкоджання кантактара.

Рэгулярны агляд і абслугоўванне: рэгулярна правярайце і падтрымлівайце кантактар, уключаючы чыстку кантактаў, праверку супраціву шпулькі і супраціву ізаляцыі. Пераканайцеся, што кантактар знаходзіцца ў добрым працоўным стане.

Пазбягайце перагрузкі і кароткага замыкання: пазбягайце дапушчэння кантактара працаваць пры перагрузцы або кароткачасовым замыканні на працягу доўгага часу, каб пазбегнуць пашкоджання кантактара і ўплыву на стабільнасць ланцуга.
