Выключальнік выключальніка

Выключальнік Disjuntor - гэта своеасаблівы пераключэнне, якое выкарыстоўваецца для абароны ланцуга, калі ў ланцугу ёсць перагрузка, кароткае замыканне і іншыя няспраўнасці, ён можа хутка адрэзаць ланцуг, каб прадухіліць пашырэнне няспраўнасці і пашкоджання абсталявання ў ланцугу. З -за свайго невялікага памеру, лёгкай вагі, лёгкага ўстаноўкі і іншых характарыстык, мініяцюрны выключальнік шырока выкарыстоўваецца ў жылых, камерцыйных і прамысловых палях у якасці элемента абароны для тэрмінальных прыбораў.

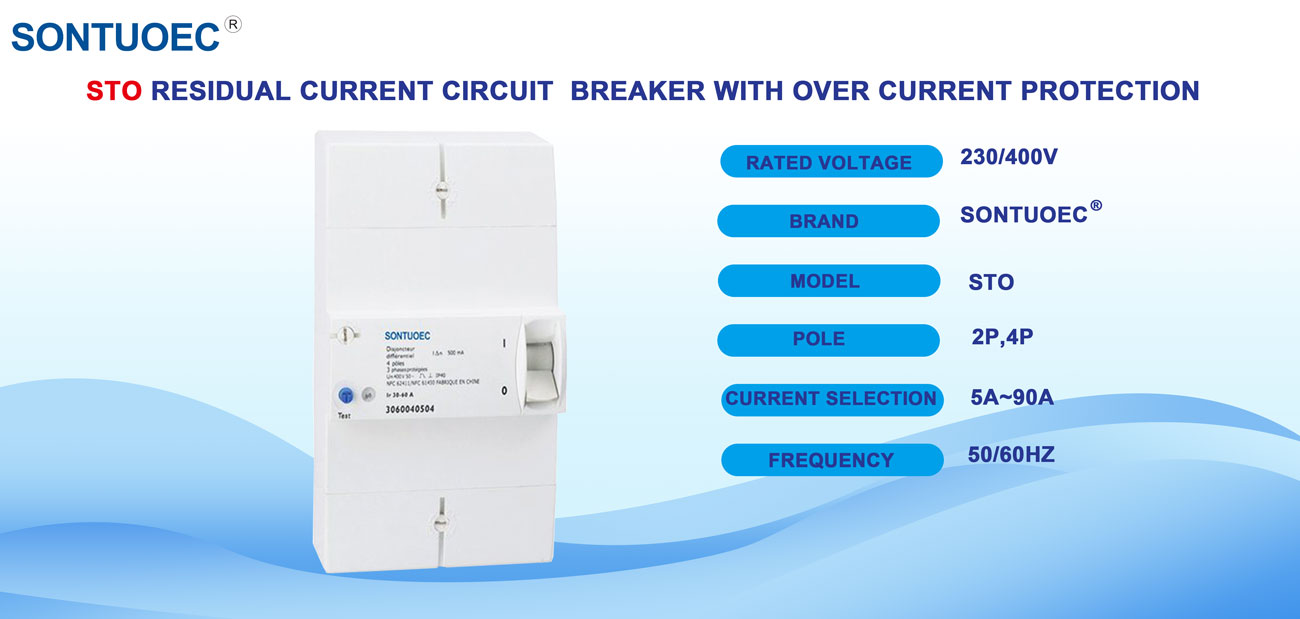

мадэль:STO

Адправіць запыт

Апісанне Прадукта

Мадэль	Ма
Стандарт	IEC61009-1, IEC 60947-2
Намінальная адчувальнасць l △ n	300 500 (ма)
Полюс	2p, 4p
Намінальная ёмістасць кароткага замыкання (ICN)	3ka, 6ka, 8ka
Ацэнка току (у)	5 ~ 15а, 15 ~ 30A, 30 ~ 60A, 60 ~ 90A (бягучы рэгуляваны)
Намінальнае напружанне (UN)	230/400V
Электрамеханічная цягавітасць	Больш за 6000 цыклаў

Структура і прынцып працы

 Структура: Мініяцюрны выключальнік звычайна складаецца з кантактнай сістэмы, прылады тушэння дугі, механізму працы, адключэння прылады і абалонкі і іншых дэталяў. Сярод іх кантактная сістэма выкарыстоўваецца для падлучэння і адключэння схемы; Прылада для тушэння ARC выкарыстоўваецца для тушэння дугі пры адключэнні ланцуга, не даючы шкодзе дузе нанесці шкоду абсталяванню і персаналу; Механізм працы выкарыстоўваецца для эксплуатацыі выключальніка ўручную або аўтаматычна; Прылада выпуску выкарыстоўваецца для аўтаматычнага адключэння схемы, калі ланцуг няспраўная.

 Прынцып працы: Прынцып працы мініяцюрнага выключальніка заснаваны на цеплавым і электрамагнітным эфектах току. Калі ток у ланцугу перавышае намінальнае значэнне, біметал будзе сагнуты і адхілены цяплом, вылучаючы механічную зашчапку і, такім чынам, адкрываючы кантакты выключальніка. У той жа час, электрамагт таксама будзе ствараць ўсмоктванне за кошт залішняга току, у выніку чаго нападнік працуе і адрэжвае ланцуг.

Перавагі і прыкладанні

Перавагі: Мініяцюрны выключальнік мае перавагі невялікіх памераў, лёгкай вагі, лёгкага ўстаноўкі, доўгага тэрміну службы і высокай надзейнасці. У той жа час ён таксама мае розныя функцыі абароны, такія як абарона ад перагрузкі, абарона ад кароткага замыкання, абарона ўцечкі і г.д., што можа забяспечыць бяспечную працу схемы.

Прыкладанні: Мініяцюрныя выключальнікі шырока выкарыстоўваюцца ў жылых, камерцыйных і прамысловых галінах. У жылых памяшканнях ён звычайна выкарыстоўваецца ў якасці элемента абароны ў поле размеркавання для абароны бяспекі хатніх ланцугоў; У гандлёвых і прамысловых раёнах ён выкарыстоўваецца ў якасці элемента абароны электрычнага абсталявання для прадухілення аварый, такіх як пашкоджанне абсталявання і пажар, выкліканы збоем схемы.

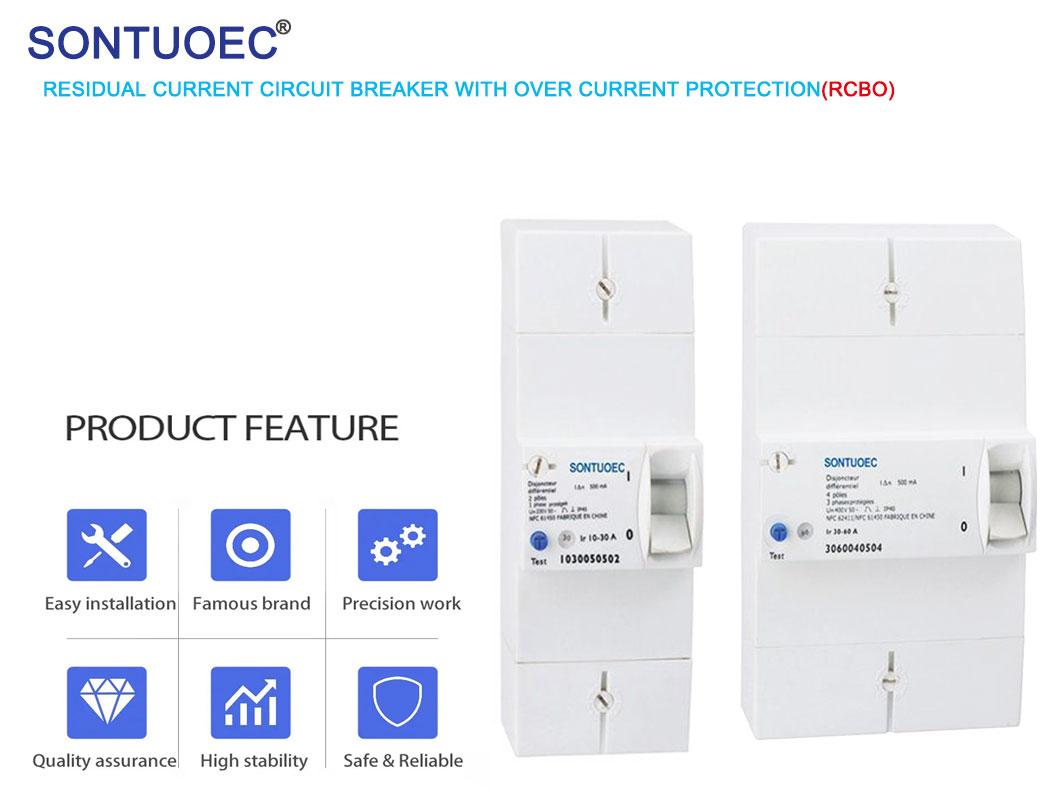

Disjuntor Circuit Breaker
