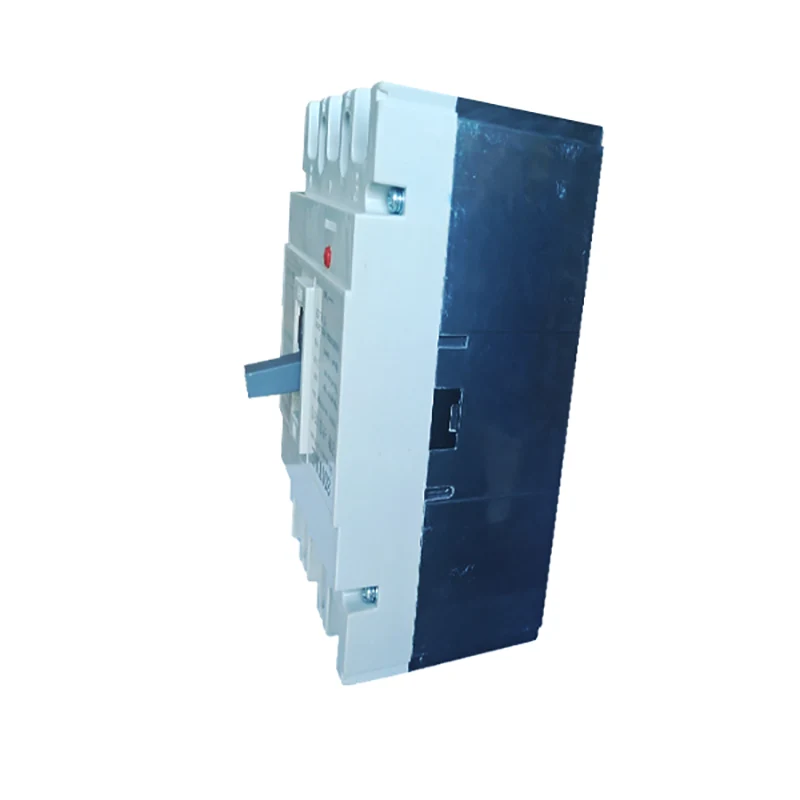

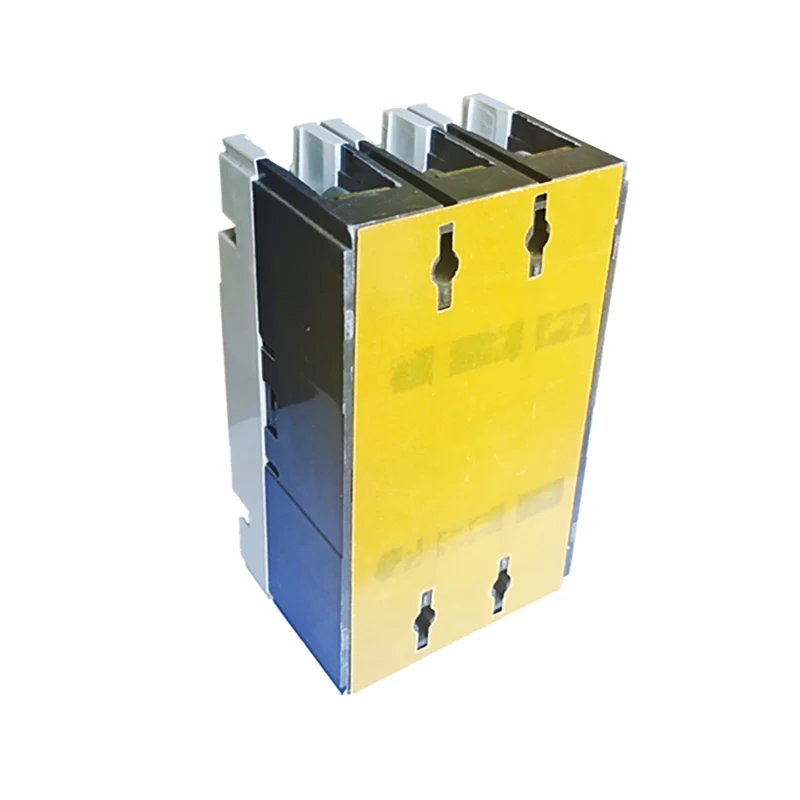

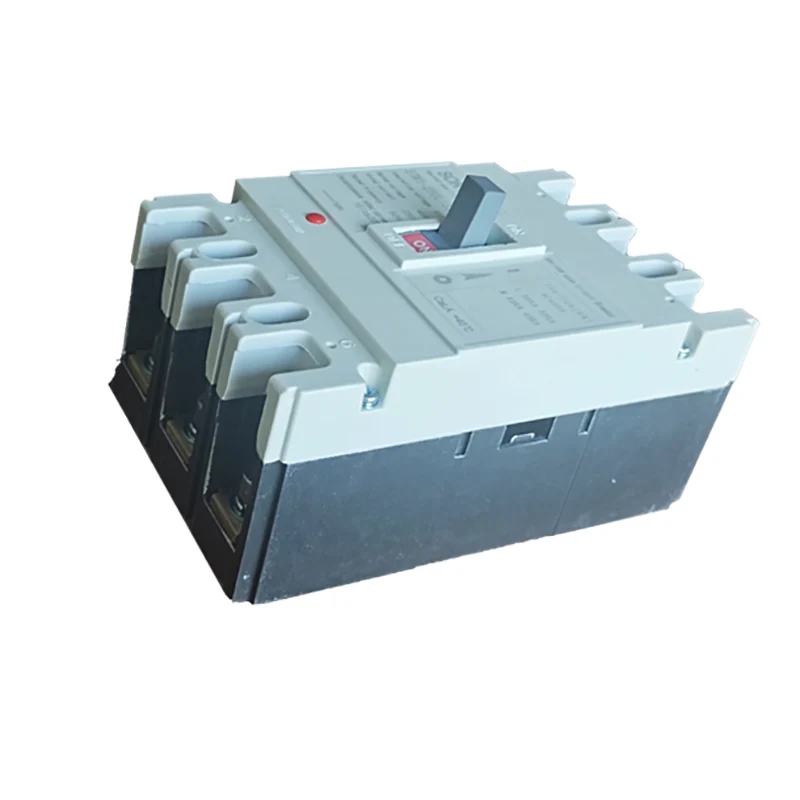

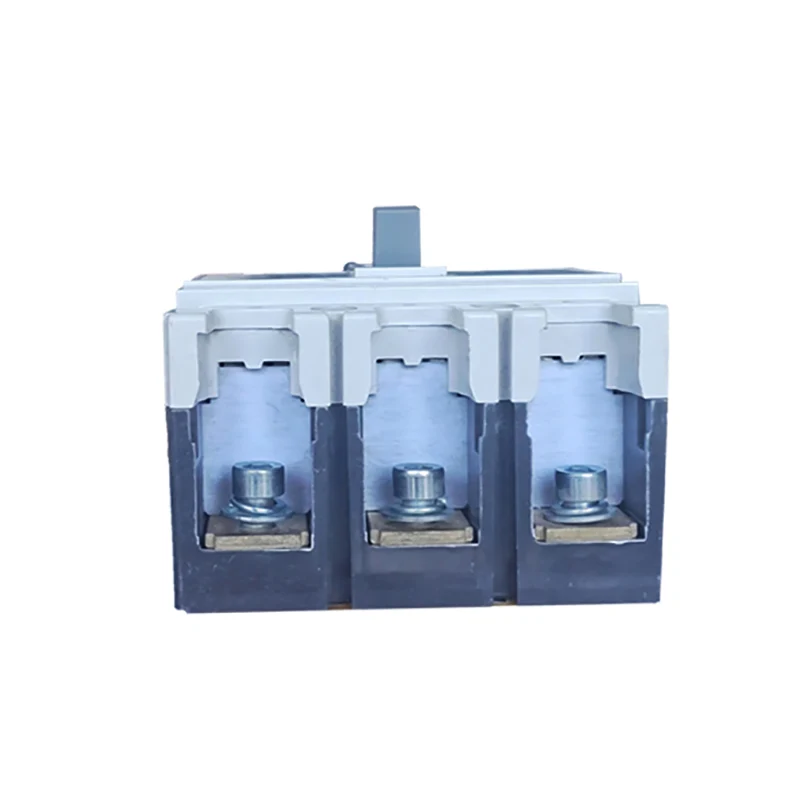

Электрычны выключальнік у літым корпусе

Электрычны выключальнік у літым корпусе - гэта своеасаблівае электрычнае абсталяванне з такімі функцыямі абароны, як перагрузка, кароткае замыканне і паніжэнне напружання. Яго прынцып працы заключаецца ў тым, што пры нармальных умовах працы аўтаматычны выключальнік знаходзіцца ў замкнёным стане, пры перагрузцы ланцуга, кароткім замыканні або паніжаным напрузе і іншых няспраўнасцях аўтаматычны выключальнік аўтаматычна адключае ланцуг, каб абараніць ланцуг і бяспеку абсталявання.

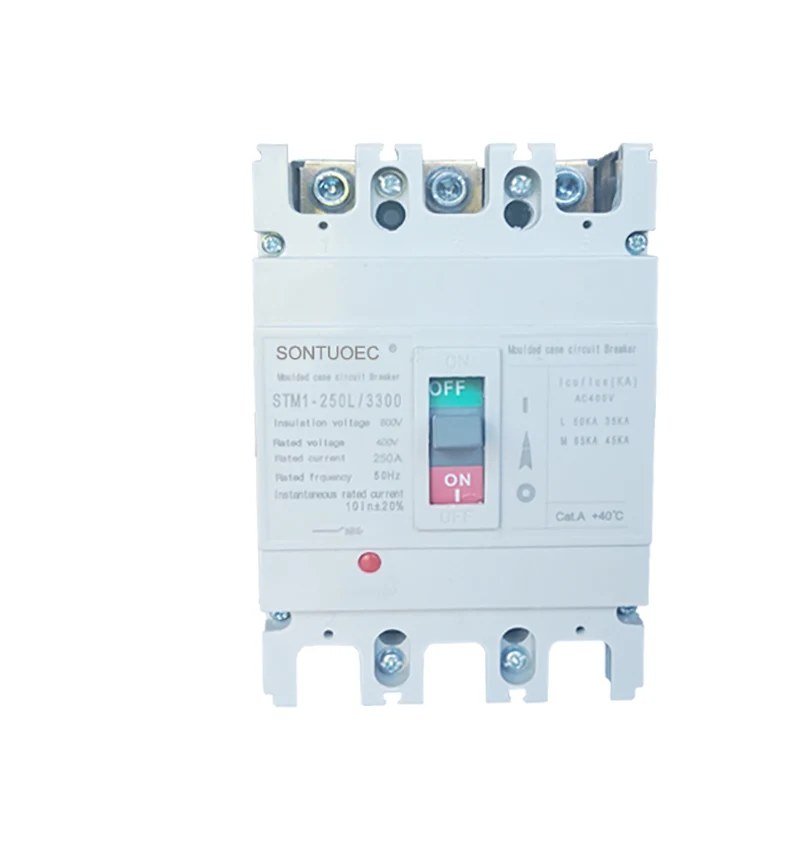

мадэль:STM1-250L

Адправіць запыт

Апісанне Прадукта

мадэль		СТМ1-125			СТМ1-250			СТМ1-400			STM1-630			STM1-800			STM1-1250
Ацэнены Cortirucus curert		125			250			400			630			800			1250
Рэйтынг Curert hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Намінальная працоўная магутнасць Ue(V)DC								500,550,7			501 000
Намінальная магутнасць выпуску UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Тэст Votage адна хвіліна (V)		3500			3500			3500			3500			3500			3500
Разрыўная здольнасць (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250В	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500В	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750В	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000В	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Механічны ён	Часы	7000			7000			4000			4000			2500			2000
Электрычнае жыццё	Часы	2000			2000			1000			1000			800			600
Пераважны час (мс)		20			20			20			20			20			20
Месца ўстаноўкі		У любым месцы
ёмістасць балатара		так
Стандартны		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Тэмпература (C)		25℃-50℃
Ступень абароны		b20
Аксэсуар		OF/SD/MX
Адлегласць дугі (мм)		250

мадэль НЕ.	STM1-250L/3300
Сярэдняя дугагашэнне	паветра
СТАНДАРТ:	IEC 60947-2
Структура	MCCB
Тып	Схема корпуса Moulede Выключальнік
Атэстацыя	CE
Зацвярджэння	CE, ISO9001
Час дастаўкі	У межах 20 дзён
Спецыфікацыя	63А-630А
Паходжанне	Вэньчжоу Чжэцзян
Вытворчыя магутнасці	2000 штук/тыдзень
хуткасць	Нармальны тып Аўтаматычны выключальнік
Ўстаноўка	Выпраўлена
Колькасць палякаў	3P 4P
Функцыя	Звычайны Аўтаматычны выключальнік, Абарона ад адмовы аўтаматычнага выключальніка, Абарона ад перагрузкі па току
Кошт	Фабрыка Кошт
Гарантыйны час	12 месяцаў
Транспартны пакет	Унутраны Каробка/кардон
Таварны знак	SONTUOEC, WZSTEC, SONTUNE, IMDEC
Код ТН ЗЭД	8536200000

Будова і характарыстыка

Структура: электрычны аўтаматычны выключальнік у літым корпусе звычайна складаецца з кантактнай сістэмы, сістэмы дугагашэння, механізму прывада, ударніка, абалонкі і іншых частак.

Асаблівасці:

Ён мае высокую разрыўную здольнасць і добрую дынамічную тэрмічную стабільнасць.

Абалонка выраблена з вогнеахоўнага, устойлівага да дугі ізаляцыйнага матэрыялу з высокімі характарыстыкамі бяспекі.

Прывадны механізм гнуткі і надзейны, што зручна для карыстальнікаў у ручным або электрычным рэжыме.

Раз'яднальнік мае мноства ахоўных функцый і можа выконваць адпаведныя дзеянні ў залежнасці ад розных няспраўнасцяў ланцуга.

Функцыя і выкарыстанне

Функцыя: электрычны выключальнік у літым корпусе мае розныя функцыі абароны, такія як абарона ад перагрузкі, абарона ад кароткага замыкання, абарона ад паніжанага напружання і абарона ад уцечкі. Сярод іх абарона ад перагрузкі азначае, што пры перагрузцы ланцуга выключальнік можа аўтаматычна адключаць ланцуг, каб прадухіліць пашкоджанне абсталявання з-за перагрэву; абарона ад кароткага замыкання азначае, што калі ў ланцугу адбываецца кароткае замыканне, аўтаматычны выключальнік можа хутка адключыць ток замыкання, каб прадухіліць пажар і іншыя няшчасныя выпадкі; абарона ад паніжанага напружання азначае, што калі напружанне крыніцы харчавання ніжэй за намінальнае значэнне, выключальнік можа аўтаматычна адключаць ланцуг, каб абараніць абсталяванне ад пашкоджання; а абарона ад уцечкі азначае, што калі ў ланцугу адбываецца ўцечка, аўтаматычны выключальнік можа своечасова адключыць падачу электраэнергіі для абароны асабістай бяспекі. Абарона ад уцечкі азначае, што аўтаматычны выключальнік можа своечасова адключыць падачу электраэнергіі, калі ёсць уцечка ў ланцугу для абароны асабістай бяспекі.

Выкарыстанне: электрычныя аўтаматычныя выключальнікі ў літым корпусе шырока выкарыстоўваюцца ў электрычных сістэмах у жылых, камерцыйных, прамысловых і транспартных галінах. У жылых памяшканнях ён выкарыстоўваецца для абароны хатніх ланцугоў і электрычнага абсталявання; у камерцыйнай сферы выкарыстоўваецца для абароны электрычных сістэм вялікіх будынкаў і камерцыйных памяшканняў; у прамысловай сферы ён выкарыстоўваецца для кантролю і абароны бяспечнай працы завадскога абсталявання і машын; у сферы транспарту выкарыстоўваецца для забеспячэння стабільнай працы святлафораў, чыгуначных сігналаў і іншага абсталявання.
