Электронны тып RCCB

Калі рэшткавы ток у ланцугу перавышае загадзя зададзенае значэнне, электронны тып RCCB хутка адключае ланцуг, прадухіляючы такім чынам няшчасныя выпадкі з паражэннем электрычным токам і электрычныя пажары. Электронныя ВДТ выкарыстоўваюць электронныя кампаненты, мікрапрацэсары і іншыя тэхналогіі для забеспячэння большай адчувальнасці і дакладнасці.

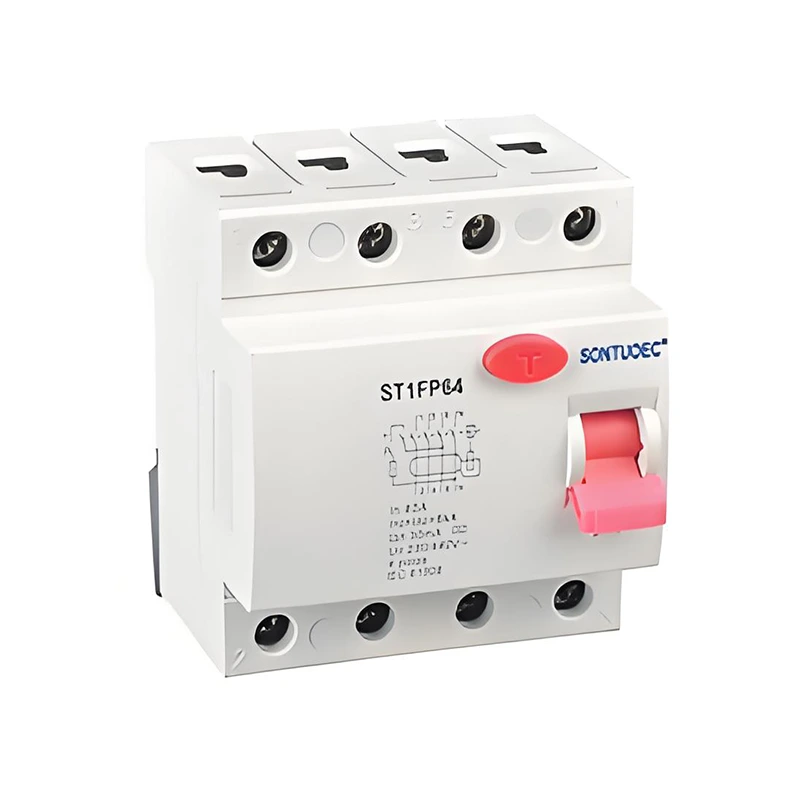

мадэль:ST1PF64

Адправіць запыт

Апісанне Прадукта

Сандар			IEC/EN61008.1
Электрычныя	Тып (форма хвалі выяўленай уцечкі на зямлю)		Электрамагнітнага тыпу, электроннага тыпу
асаблівасці	Намінальны ток In	A	І, і

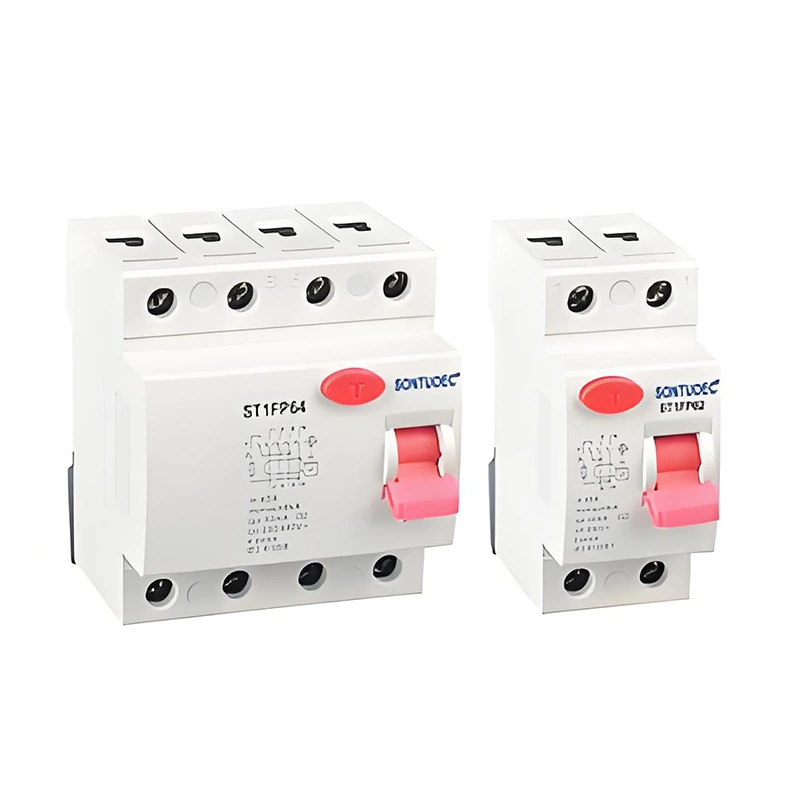

	палякі	P	2,4
	Намінальнае напружанне Us	V	240/415 В пераменнага току; Пераменны ток 230/400 В
	Намінальны ток		16,25,32,40,63А
	Намінальная адчувальнасць I△n	A	0,01,0,03,0,1,0,3,0,5
	Напружанне ізаляцыі Ui	V	500
	Намінальны рэшткавы выраб і	A	630
	разрыўная здольнасць I△m	A	630
	Ток кароткага замыкання I△c	A	6000
	Засцерагальнік SCPD	A	6000


	Намінальная частата	Гц	50/60
	Ступень забруджвання		2
Механічны	Электрычны тэрмін службы	t	4000
асаблівасці	Механічнае жыццё	t	10000
	Ступень абароны		IP20
	Тэмпература навакольнага асяроддзя	ºC	-25~+40
	(сярэднесутачная тэмпература ≤35ºC)	ºC	-25~+40
	Тэмпература захоўвання	ºC	-25~+70
Ўстаноўка	Тып тэрмінальнага злучэння		Кабель/шына U-тыпу/шына шпількавага тыпу
	Памер клемы зверху/знізу для кабеля	мм2	25
	Памер клемы зверху/знізу для кабеля	AWG	3.18
	Памер клемы зверху/знізу для шын	мм2	25
	Памер клемы зверху/знізу для шын	AWG	3.18
	Момант зацяжкі	Н*м	2.5
	Момант зацяжкі	У-фунтах	22

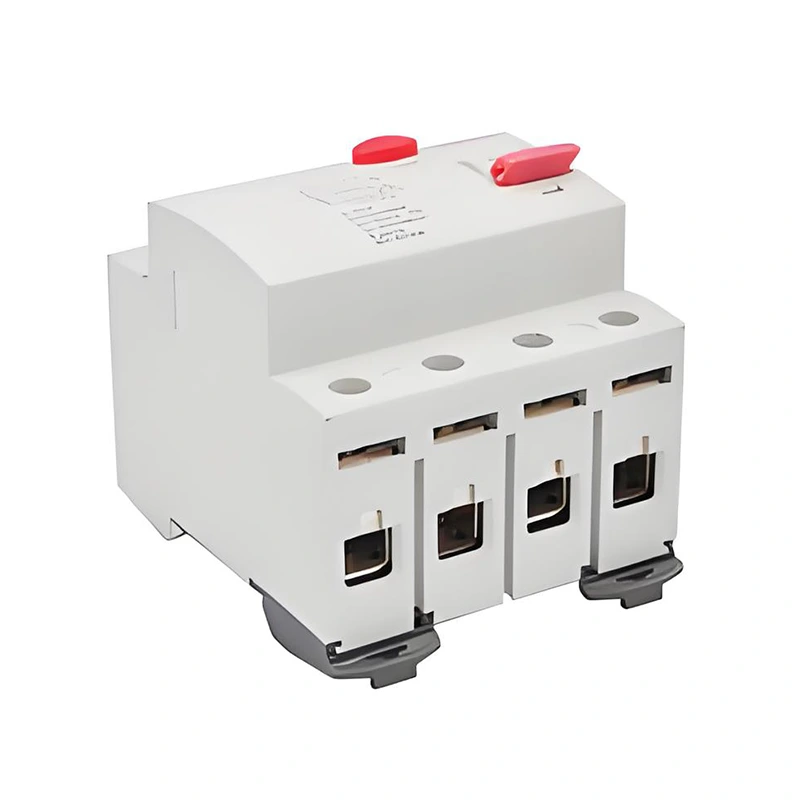

	Мантаж		На DIN-рэйку EN 60715 (35 мм) з дапамогай прылады хуткага заціску
	Злучэнне		Зверху і знізу

Прынцып дзеяння

Прынцып дзеяння RCCB электроннага тыпу заснаваны на прынцыпах электрамагнітнай індукцыі і балансавання току. Калі фазны і нулявы ток у ланцугу незбалансаваны, г.зн. існуе рэшткавы ток, трансфарматар току ўнутры RCCB выявіць гэты дысбаланс і згенеруе адпаведны сігнал. Гэты сігнал пасля апрацоўкі электроннай схемай прывядзе ў дзеянне механізм размыкання, так што аўтаматычны выключальнік хутка адключыць ланцуг.

Асноўныя характарыстыкі

Высокая адчувальнасць: Электронныя ВТЗ здольныя выяўляць вельмі малыя рэшткавыя токі, звычайна менш за 30 мА або нават ніжэй.

Хуткае дзеянне: як толькі будзе выяўлена, што рэшткавы ток перавышае зададзенае значэнне, RCCB неадкладна спрацуе, каб адключыць ланцуг і прадухіліць аварыі.

Бяспечны і надзейны: RCCB выкарыстоўвае перадавыя электронныя кампаненты і мікрапрацэсарныя тэхналогіі для забеспячэння больш высокай надзейнасці і стабільнасці.

Прастата ўстаноўкі і абслугоўвання: Электронныя ВДТ звычайна маюць кампактную структуру і простую праводку, што робіць іх простымі ва ўсталёўцы і абслугоўванні.

Сцэнары прымянення

Электронныя ВДТ шырока выкарыстоўваюцца ў розных сітуацыях, калі патрабуецца электрычная абарона, уключаючы, але не абмяжоўваючыся імі:

Жылыя і камерцыйныя будынкі: выкарыстоўваюцца для абароны электрычнага абсталявання і асабістай бяспекі, прадухілення няшчасных выпадкаў з паражэннем электрычным токам і электрычных пажараў.

Прамысловыя вытворчыя лініі: выкарыстоўваюцца для абароны электрычнага абсталявання, напрыклад, рухавікоў і трансфарматараў, ад нармальнай працы, прадухілення пашкоджання абсталявання і прастою з-за ўцечкі і перагрузкі.

Грамадскія аб'екты: такія як бальніцы, школы, бібліятэкі і іншыя месцы, якія выкарыстоўваюцца для забеспячэння бяспечнай працы электрычнага абсталявання і бяспечнага выкарыстання электраэнергіі персаналам.
