Хатні контактар пераменнага току

Хатнія кантактары серыі STH8-100 распрацаваны ў першую чаргу для пераменнага току 50 Гц (або 60 Гц), з намінальным працоўным напружаннем да 400 У. У іх ёсць рэйтынг, які працуе да 100А ў катэгорыі выкарыстання AC-7A і да 40А ў катэгорыі выкарыстання AC-7B. Гэтыя кантактары выкарыстоўваюцца для кантролю нізкіх або злёгку індуктыўных нагрузак у жылых і падобных прыкладаннях, а таксама для кантролю хатніх рухальных нагрузак. Прадукт у асноўным ужываецца ў дамах, гасцініцах, кватэрах, офісных будынках, грамадскіх будынках, гандлёвых цэнтрах, спартыўных месцах і г.д., каб дасягнуць аўтаматызаваных функцый кіравання. Выкананне стандартаў: IEC61095, GB/T17885.

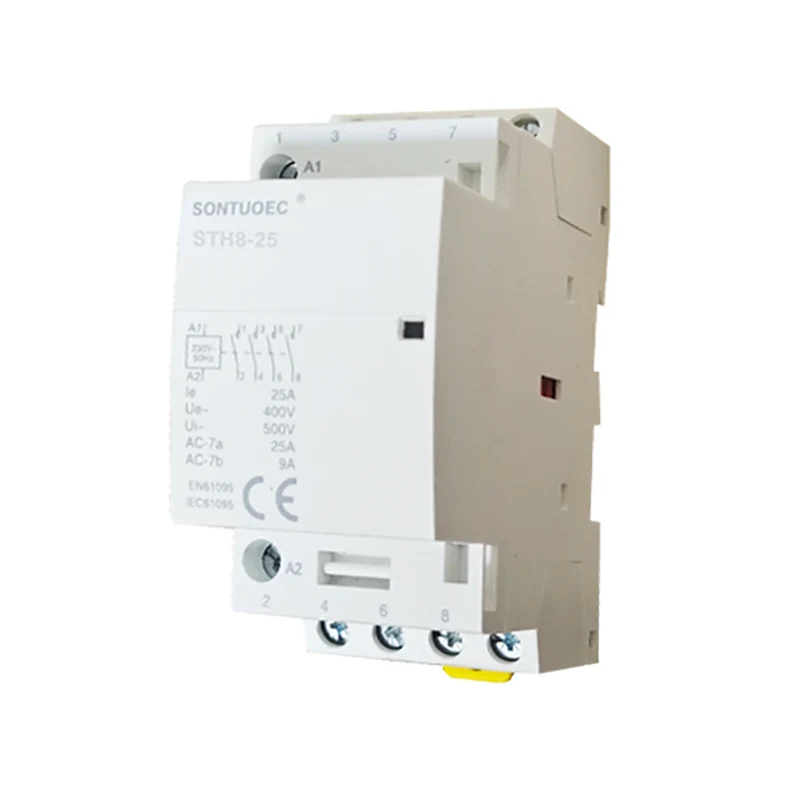

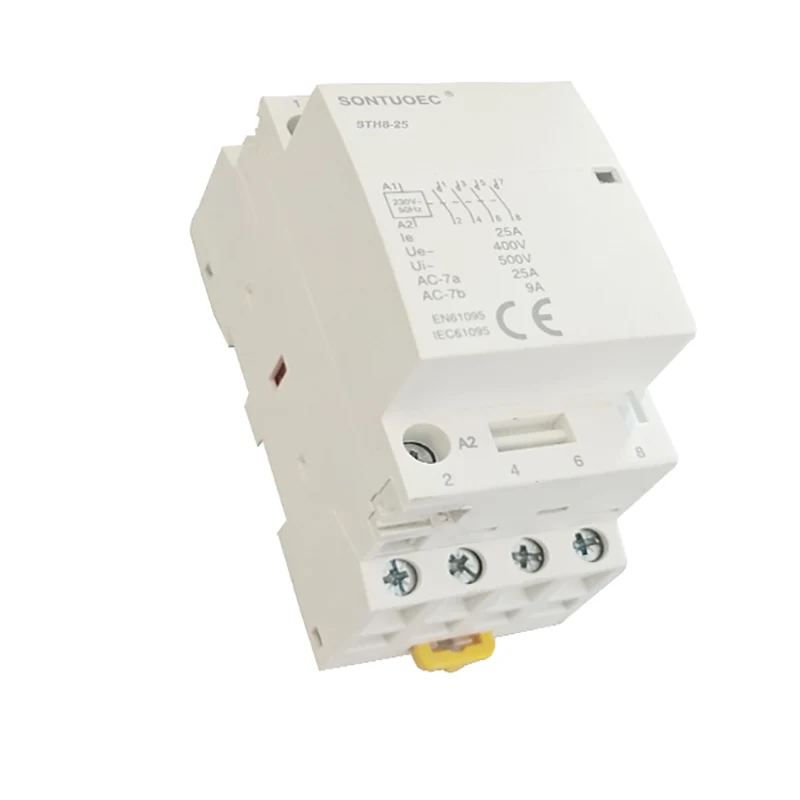

мадэль:STH8-25

Адправіць запыт

Апісанне Прадукта

Тып	кантактар
Рэйтынг а	16	20	25	32	40	63	100
Дапаможнік	Так
Bctsindication дапаможны	Так
Bactc кантраляваць дапаможную жоўты кліпы	Так

Тып					Шырыня ў 9 мм модулі
1p	Рэйтынг (LN) AC-7A	Рэйтынг (LN) AC-7A	Кантраляваць напружанне (VAC) (50 Гц)	Связацца
	16а	6а	24	1no	2
	20а	7а	110	1NC
	25а	9а	230
2p
	16а	6а	24	2на	2
	20а	7а	110	1no+1nc
	25а	9а	230	2NC
	32а	12а	24	2на	4
	40а	18а	110	1no+1nc
	63а	25а	230	2NC
	100А	_	24		6
			110	2на
			230
3p
	16а	6а	24	3no	4
	20а	7а	110	3NC
	25а	9а	230
	32а	12а	24	3no	6
	40а	18а	110	3NC
	63а	25а	230
4p
	16а	6а	24	4no	4
	20а	7а	110	4nc
	25а	9а	230	2no+2nc 3no+1nc
	32а	12а	24	4no	6
	40а	18а	110	4nc
	63а	25а	230	2no+2nc 3no+1nc
	100А	_	24	4no	12
			110
			230

Асноўная структура

Кантактар хатняга пераменнага току звычайна складаецца з наступных частак:

Кантактная сістэма: уключаючы асноўныя кантакты і дапаможныя кантакты. Асноўны кантакт выкарыстоўваецца для ўключэння і разрыву асноўнай схемы, якая звычайна мае большы намінальны ток; Дапаможны кантакт выкарыстоўваецца для ўключэння і разрыву ланцуга кіравання, які мае меншы намінальны ток.

Электрамагнітная сістэма: яна складаецца з жалезнага стрыжня, арматуры і шпулькі. Калі шпулька пад напругай, ядро генеруе магнітнае поле, якое прыцягвае арматуру і закрывае кантакты; Калі шпулька адбудавана, магнітнае поле знікае, арматура вызваляецца, а кантакты парушаюцца.

Прылада для тушэння дугі: выкарыстоўваецца для тушэння дугі, калі кантакты адключаюцца, перашкаджаючы дузе прычыняць шкоду кантактам.

Ракавіна і аксэсуары: абалонка выкарыстоўваецца для абароны ўнутраных кампанентаў ад уплыву знешняга асяроддзя; Аксэсуары ўключаюць мантажныя кранштэйны, тэрміналы і г.д., якія выкарыстоўваюцца для рэалізацыі ўстаноўкі і праводкі кантактара.

Прынцып працы

Прынцып працы хатніх кантактаў пераменнага току заснаваны на прынцыпе электрамагнітнай індукцыі. Калі шпулька пад напругай, жалезнае ядро генеруе магнітнае поле, якое прыцягвае арматуру і закрывае кантакты; Калі шпулька адбудавана, магнітнае поле знікае, арматура вызваляецца, а кантакты адключаюцца. Кантроль энергіі і дэгітацыі шпулькі, можна рэалізаваць пульт дыстанцыйнага кіравання і абарона хатніх схем.

Тэхнічныя параметры

Асноўныя тэхнічныя параметры кантактараў хатняга пераменнага току ўключаюць намінальнае напружанне, намінальную току, намінальную частату, падлучэнне і разрыў і гэтак далей. Выбар гэтых параметраў павінен быць вызначаны ў адпаведнасці з фактычнай сітуацыяй хатняй схемы, каб забяспечыць нармальную працу і бяспечнае выкарыстанне кантактара.

Намінальнае напружанне: ставіцца да ўзроўню напружання, калі кантактар працуе нармальна.

Ацэнка току: ставіцца да максімальнага току, які кантактар можа доўга вытрымліваць пад намінальным напружаннем.

Частата намінальнай: частата харчавання, калі кантактар працуе нармальна.

Падключэнне і разрыў ёмістасці: максімальны ток, які кантактар можа надзейна падключыцца і зламацца пры зададзеных умовах.
