Апусканне сігналізацыі RCBO

Ammersion Alarm RCBO - гэта выключальнік з воданепранікальнай прадукцыйнасцю, які не толькі выяўляе і адключае рэшткавы ток з -за ўцечкі электрычнага току чалавека або ўцечкі абсталявання, але і забяспечвае перагрузку і абарону кароткага замыкання. Гэты выключальнік, прызначаны для выкарыстання ў вільготных і адкрытых умовах, эфектыўна прадухіляе збоі ў ланцугу або інцыдэнты бяспекі, выкліканыя ўварваннем вады.

мадэль:STFS1-100

Адправіць запыт

Апісанне Прадукта

Стандарт:	IEC 61009-1
Мадэль Не.	STFS1-100
АРК-парушальная серада	Паветра
Структура	Elcb
Тып	Акружнасць Выключальнік
Пасведчанне	ISO9001-2000, Гэтае
у	16,20,25,32,40; 63,80,100

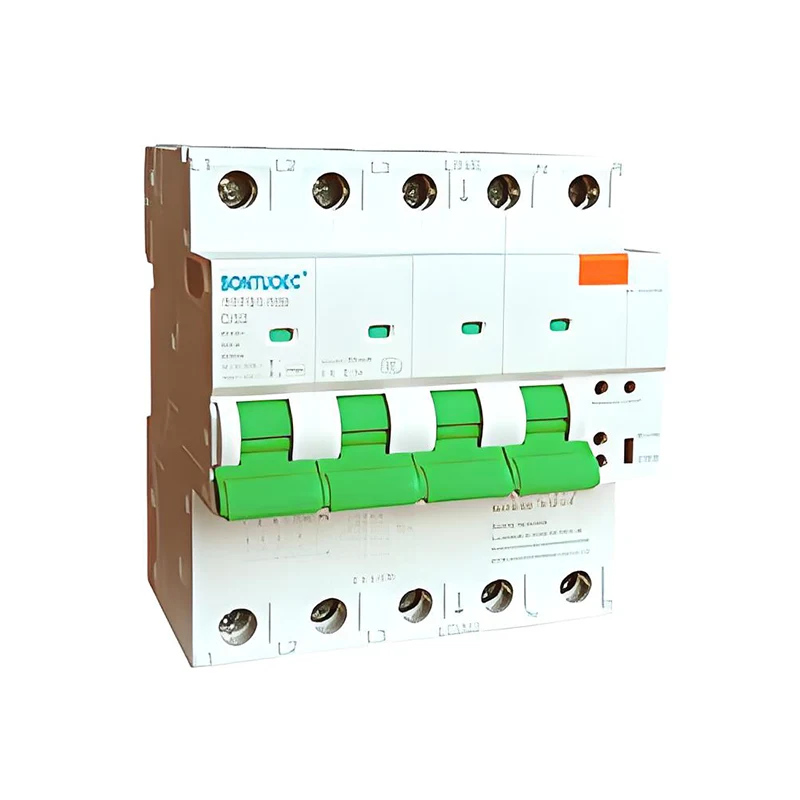

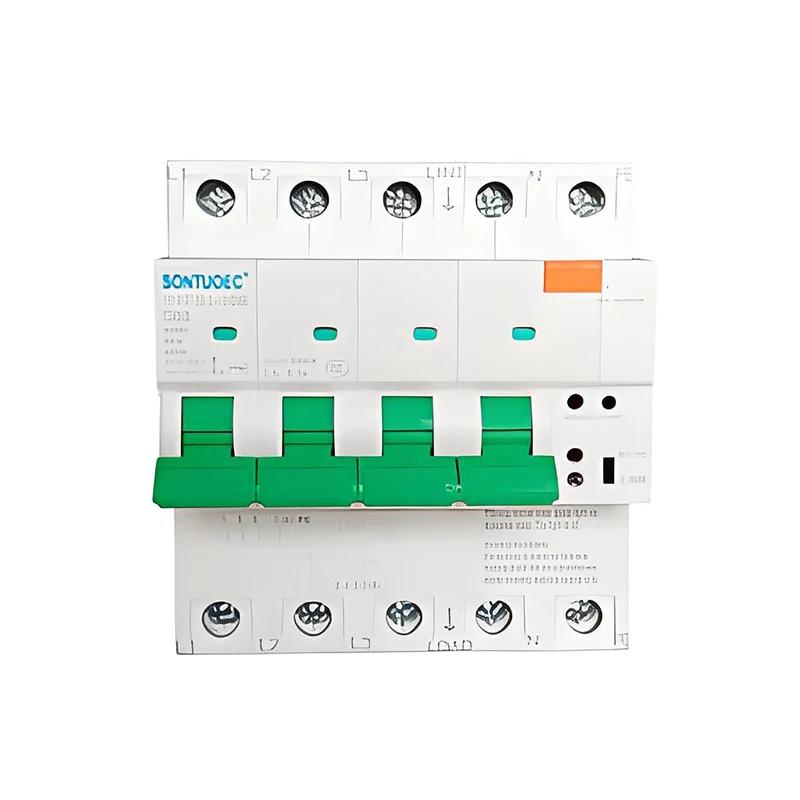

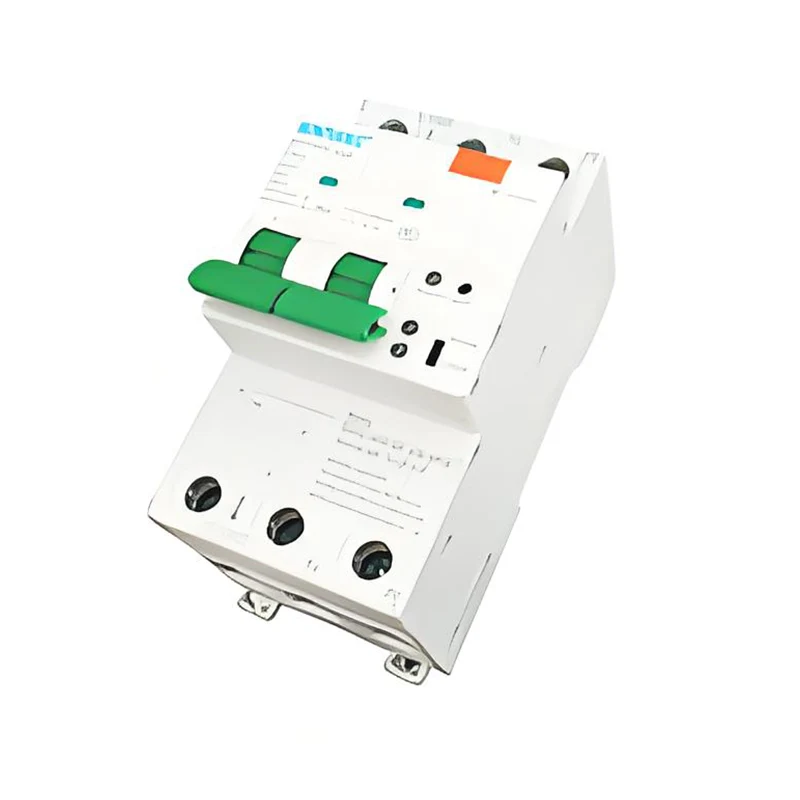

Полюс	2p: 1p+n+pe; 4p: 3p+n+pe
Транспартны пакет	Унутраны Скрынка/кардонная скрынка
Гандлёвая марка	Esoueec, Wzstec, euune, imdec
HS код	8536200000
Хуткасць	Хуткасны Выключальнік
Устаноўка	Фіксаваны

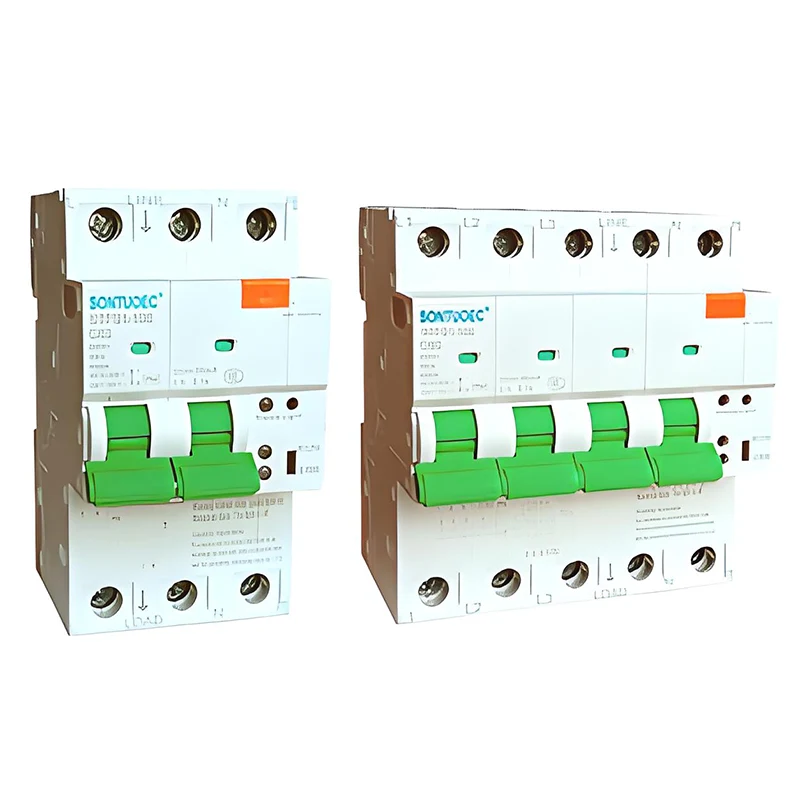

Колькасць слупоў	2p 4p
Функцыя	Звычайны Выключальнік, Абарона адмоваў, якія выключаюць схему, Абарона перанапружання; Сігналізацыя пра ўваход вады.
Стандарт	IEC61009.1, GB16917.1
І так	230/400V
Ацэнка адчувальнасці	30 100 300 мА
Спецыфікацыя	100 шт/CTNS
Паходжанне	Вэньчжоу Чжэцзян
Вытворчая магутнасць	2000Pieces/тыдзень

Асноўныя характарыстыкі

Воданепранікальная: корпус RCBO сігналізацыі RCBO вырабляецца з воданепранікальнага матэрыялу альбо спецыяльна апрацаванага, каб забяспечыць добрую ізаляцыю і рэйтынг абароны нават у мокрай і на адкрытым паветры. Агульныя воданепранікальныя рэйтынгі, такія як IP66, паказваюць, што прылада цалкам абаронена ад траплення пылу і вытрымлівае моцны спрэю вады, не пацярпеўшы.

Абарона рэшткавага току: Калі рэшткавы ток у ланцугу дасягае зададзенага значэння, RCBO можа хутка адрэзаць ланцуг, каб прадухіліць электрычны ўдар і электрычныя пажары. Гэтая функцыя мае важнае значэнне для абароны асабістай бяспекі і бяспекі абсталявання.

Абарона ад перагрузкі: Калі ток у ланцугу перавышае намінальны ток выключальніка, RCBO можа аўтаматычна адрэзаць ланцуг, каб прадухіліць пашкоджанне схемы або агню, выкліканыя перагрузкай.

Абарона кароткага замыкання: Калі ў ланцугу адбываецца кароткае замыканне, RCBO можа хутка дзейнічаць, каб адрэзаць ток кароткага замыкання і абараніць бяспеку ланцуга і абсталявання.

RCBO мае функцыю абароны ўцечкі/сігналізацыі вады/абароны ад перагрузкі/функцыі абароны кароткага замыкання.

Працоўная тэмпература RCBO складае 30 ° С, калі тэмпература навакольнага асяроддзя змяняецца, яго значэнне павінна быць выпраўлена. Калі некалькі RCBO ўсталёўваюцца ў закрытым скрынцы, а тэмпература ўнутры скрынкі падымаецца, намінальны ток павінен памножыць на

Каэфіцыент зніжэння 0,8.

Лінія "N" на RCBO павінна быць падлучана да нейтральнай лініі, каб электронная схема працавала нармальна і адыгрывае бялковую ролю.

Нельга выкарыстоўваць метад кароткага замыкання фазавай лініі да нейтральнай лініі або фазавай лініі да фазавай лініі, каб правесці тэст на магчымасць абароны кароткага замыкання на RCBO.

Агульныя прынцыпы адбору

а) Намінальнае працоўнае напружанне RCBO ≥ намінальнае напружанне лініі.

б) Ацэнка току RCBO складае ў 1,1-1,25 разы большы ток нагрузкі, разлічаны па лініі.

в) намінальная ёмістасць з кароткатэрміновым замыканнем RCBO ≥ Максімальнае кароткае замыканне

ток, які можа з'явіцца ў радку.

d) Настройка імгненнага выпуску RCBO ток ≤ 0,8 разы ў канцы лініі фазы да зямлі або току кароткага замыкання фазы да фазы.

е) аднафазны ток электрычных абагравальнікаў, халадзільнікаў і напальвання LA-MPS пры дадзеным напружанні і магутнасці ў = P/U; Трохфазны ток з рэйтынгам у = P/1.732U.RCBO Рэшткавы ток звычайна абраны як 30mA, які выкарыстоўваецца ў якасці асабістай абароны кантактаў.

Каб усталяваць і выкарыстоўваць прадукт, прачытайце кіраўніцтва па ўтрыманні.
