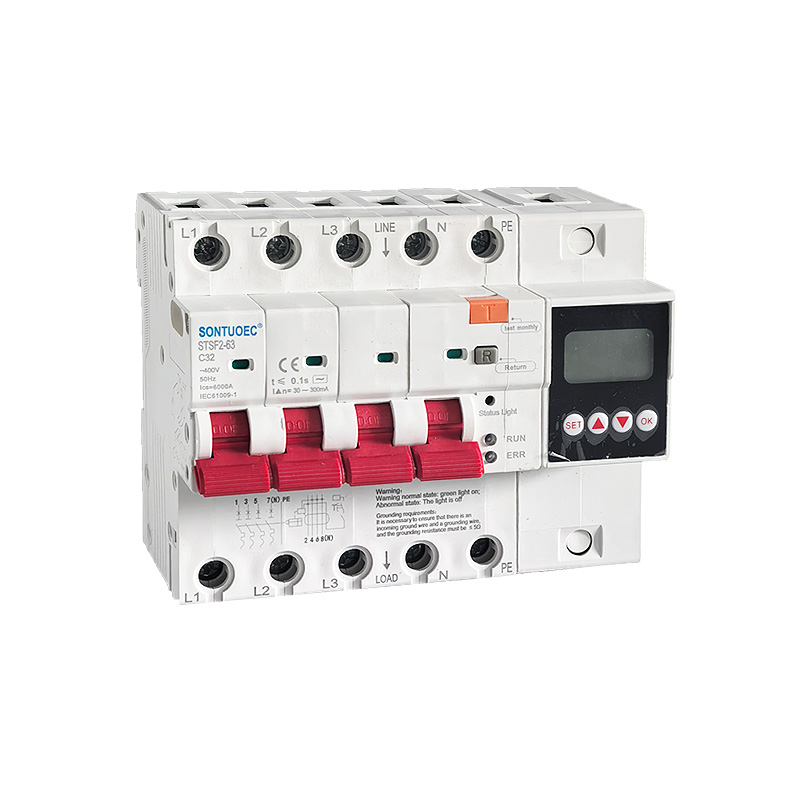

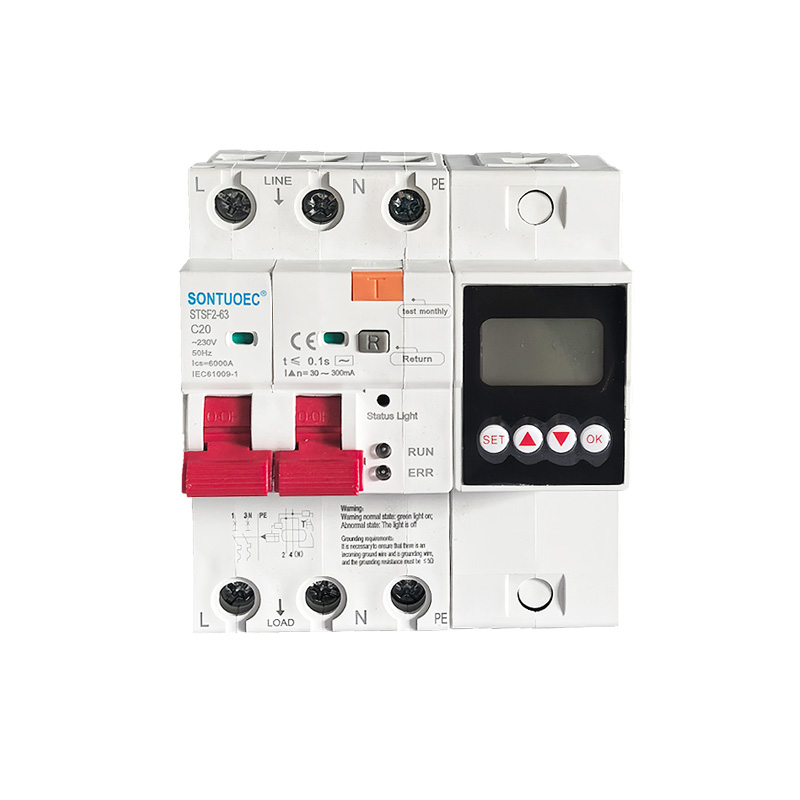

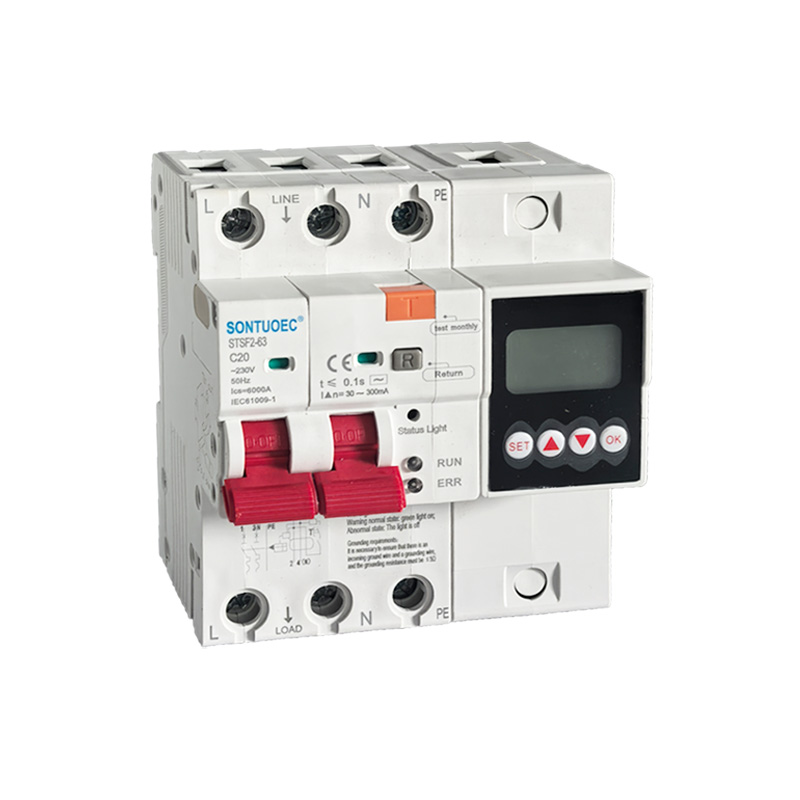

Інтэлектуальны пагружны паветраны выключальнік 220 В супраць уцечкі электрычнага току

STSF2-63/100 100A 2p 4p Шматфункцыянальны RCBO падыходзіць для пераменнага току 50/60 Гц, намінальнага ў ланцугу з напругай 230-400 В і намінальным токам 100 A, калі чалавек паражаны электрычным токам або ўцечка электрасеткі. Калі ўцечка, перанапружанне і паніжанае напружанне дасягаюць зададзеных значэнняў, аўтаматычны выключальнік рэшткавага току можа хутка спрацаваць за вельмі кароткі прамежак часу і хутка адключыць электразабеспячэнне. Калі кантрольная тэмпература аўтаматычнага выключальніка дыфекацыйнага току дасягае зададзенага значэння, провад кантролю зазямлення не падключаецца. Пры падключэнні прадукт выдае гукавы сігнал, каб абараніць бяспеку персаналу і электрычнага абсталявання, і можа пазбегнуць Прадухіліце пашкоджанне абсталявання з-за перанапружання ў электрасетцы. Мае функцыі абароны ад перагрузкі, кароткага замыкання, уцечкі, перанапружання. Функцыі абароны ад паніжанага напружання і перагрэву таксама могуць выкарыстоўвацца для перыядычнага ўключэння і выключэння электрычных прылад пры звычайных абставінах Схемы асвятлення, асабліва прыдатныя для прамысловых і камерцыйных сістэм размеркавання асвятлення. Прадукт мае невялікі аб'ём, кампактную структуру і лепшую рэнтабельнасць, чым іншыя падобныя прадукты. Ён мае прыгожы выгляд, Высокая адключальная здольнасць робіць яго добрым выбарам для размеркавання электраэнергіі ў хатніх умовах. Гэты прадукт адпавядае стандартам GB/T 16917.1 і IEC 61009-1 і атрымаў сертыфікат CE.

мадэль:STFS2-63

Адправіць запыт

Апісанне Прадукта

ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ:

Электрычныя асаблівасці	Стандартны	Адзінка	IEC/EN 61009-1
	Рэжым		Электронны тып
	Тып (форма хвалі выяўленай уцечкі на зямлю)		пераменны ток
	Тэрмамагнітная характарыстыка расцеплення		B,C,D
	Намінальны ток ln	A	6-100A (6,10,16,20,25,32,40,63;80,100A) Рэгуляваны
	палякі	P	1П+П, 3П+П
	Намінальнае напружанне Ue	V	AC 230, 400 (рэгуляваны)
	Намінальная адчувальнасць I△n	A	30-300 мА (30,100,300 мА) Рэгуляваны
	Намінальная рэшткавая ўключаючая і адключальная здольнасць л△m	A	500
	Намінальная магутнасць кароткага замыкання Icn	A	6000
	Перапынак пад І△n	S	≤0,1
	Намінальная частата	Гц	50/60
	Намінальная імпульсная напруга (1,2/50) Uimp	V	4000
	Дыэлектрычнае выпрабавальнае напружанне пры інд. частаце на працягу 1 хвіліны	кВ	2
	Напружанне ізаляцыі Ui	V	250
	Ступень забруджвання		2
Іншаеr	Абарона ад перанапружання/паніжэння напругі;	і	Тэмпературная абарона ; Fire-alwarm і іншыя
Механічныя асаблівасці	Электрычны тэрмін службы		4000
	Механічнае жыццё		10000
	Індыкатар току замыкання		ТАК
	Ступень абароны		IP20
	Тэмпература навакольнага асяроддзя	ºC	-5~+40(Спецыяльнае прымяненне, калі ласка, гл
	(сярэднясутачная тэмпература≤35ºC)	ºC	карэкцыя тэмпературнай кампенсацыі)
	Тэмпература захоўвання	ºC	-25~+70
Ўстаноўка	Тып тэрмінальнага злучэння		Кабельная/штырковая шына/шына U-тыпу

	Памер тэрмінала верх/ніз для кабеля	мм2	25
	Памер тэрмінала верх/ніз для кабеля	AWG	18-5
	Памер клемы зверху/знізу для шын	мм2	25
	Памер клемы зверху/знізу для шын	AWG	18-3
	Мантаж		На DIN-рэйку EN 60715 (35 мм) з дапамогай прылады хуткага заціску
	Злучэнне		Зверху

ТЭМПЕРАТУРА НАВАКОЛЬНАГА ПАВЕТРА:

1. Тэмпература навакольнага паветра павінна быць не ніжэй за -5 1С, не вышэй за +40 С, а сярэднясутачнае значэнне не павінна перавышаць +35 С.

2. Вышыня над узроўнем мора: вышыня месца ўстаноўкі не павінна перавышаць 2000 м.

3.Атмасферныя ўмовы

Паветра чыстае, пры максімальнай тэмпературы +40 'C адносная вільготнасць паветра не перавышае 50%. Больш высокая адносная вільготнасць дапускаецца пры больш нізкіх тэмпературах, напрыклад пры +20 C,

Адносная вільготнасць паветра не павінна перавышаць 90%. З-за перыядычнай умеранай кандэнсацыі, выкліканай перападамі тэмпературы, варта звярнуць увагу на прыняцце адпаведных мер.

4. Катэгорыя ўстаноўкі Катэгорыі ўстаноўкі lI і III

Ток і колькасць палякаў

100A: гэта азначае, што RCBO разлічаны на 100 ампер. Намінальны ток - гэта максімальнае значэнне току, якое выключальнік можа бесперапынна пераносіць, не выклікаючы перагрэву або пашкоджання.

2p, 4p: "p" тут азначае колькасць полюсаў, г.зн. колькасць фаз ланцуга, да якіх можа быць падлучаны выключальнік. 2p азначае, што аўтаматычны выключальнік можа быць падлучаны да дзвюх фаз ланцуга (звычайна Fire і Zero), тады як 4p азначае, што ён можа быць падлучаны да чатырох фаз ланцуга (звычайна трохфазны Fire і Zero).

Шматфункцыянальны

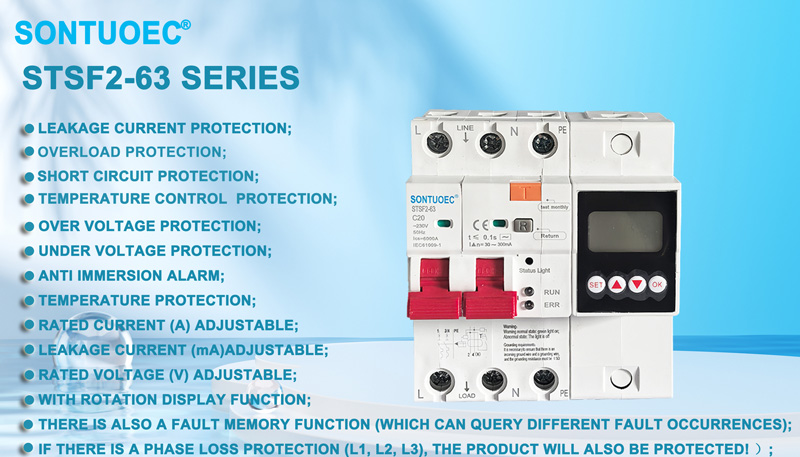

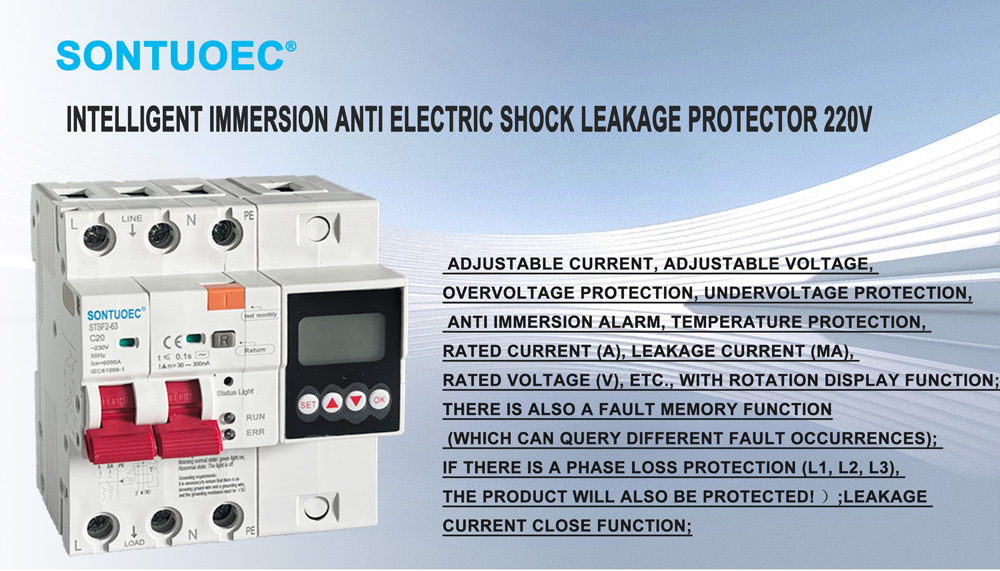

Шматфункцыянальны паказвае, што гэты шматфункцыянальны аўтаматычны аўтаматычны аўтаматычны аўтаматычны аўтаматычны аўтамат 100A 2p 4p абсталяваны рознымі функцыямі абароны. У дадатак да асноўнай абароны ад перагрузкі і кароткага замыкання, ён таксама можа забяспечыць абарону ад уцечкі, абарону ад паніжанага напружання, абарону ад перанапружання і гэтак далей. Тэмпературная абарона，Сігналізацыя пранікнення вады，Рэгулёўка току і напружання。Гэтыя сродкі абароны дазваляюць RCBO забяспечваць больш поўную абарону ланцугоў і абсталявання.

Папярэджанне!

Нармальны стан папярэджання: гарыць зялёнае святло;

Ненармальны стан: святло не гарыць

Патрабаванні да зазямлення:

Неабходна пераканацца, што ёсць уваходны провад зазямлення і провад зазямлення, а супраціўленне зазямлення павінна быць 5Q!

Сцэнар прымянення

Паколькі RCBO мае розныя функцыі абароны, ён часта выкарыстоўваецца ў ланцугах, якія патрабуюць асабістай бяспекі, напрыклад, у электрычных ланцугах для асвятлення, слабай магутнасці і электрычных прыбораў у дамах і грамадскіх месцах. Гэтыя месцы часта характарызуюцца вадой і вільгаццю, што можа лёгка выклікаць аварыі з уцечкай. Акрамя таго, RCBO таксама можна выкарыстоўваць у прамысловых электрычных сістэмах, дзе бяспека чалавека з'яўляецца неабходнай умовай, напрыклад, у перыферыйных схемах кіравання святлом, радарных сістэмах і геолагаразведачных прыборах.
