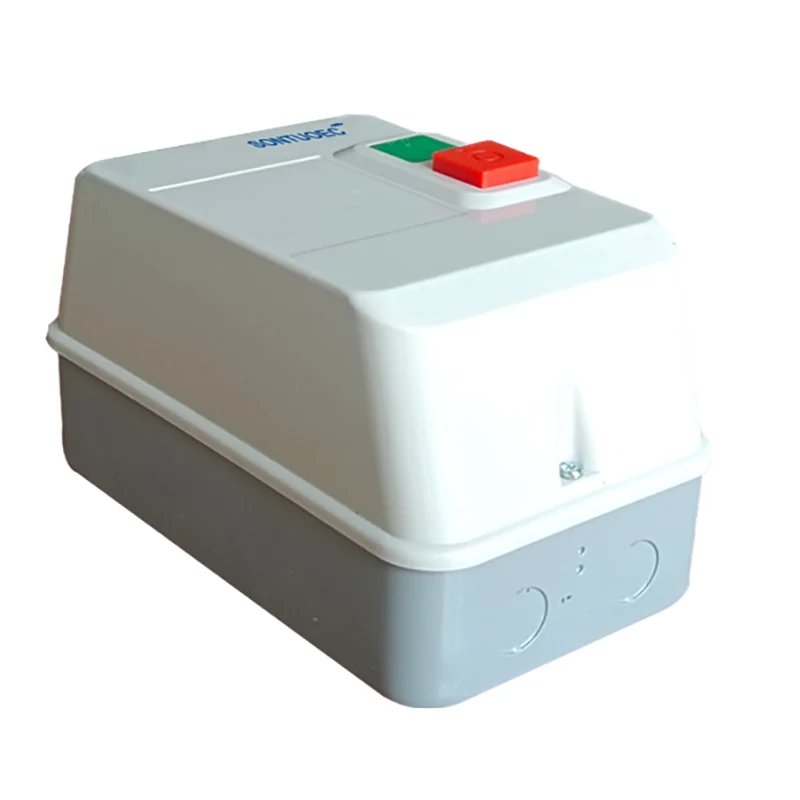

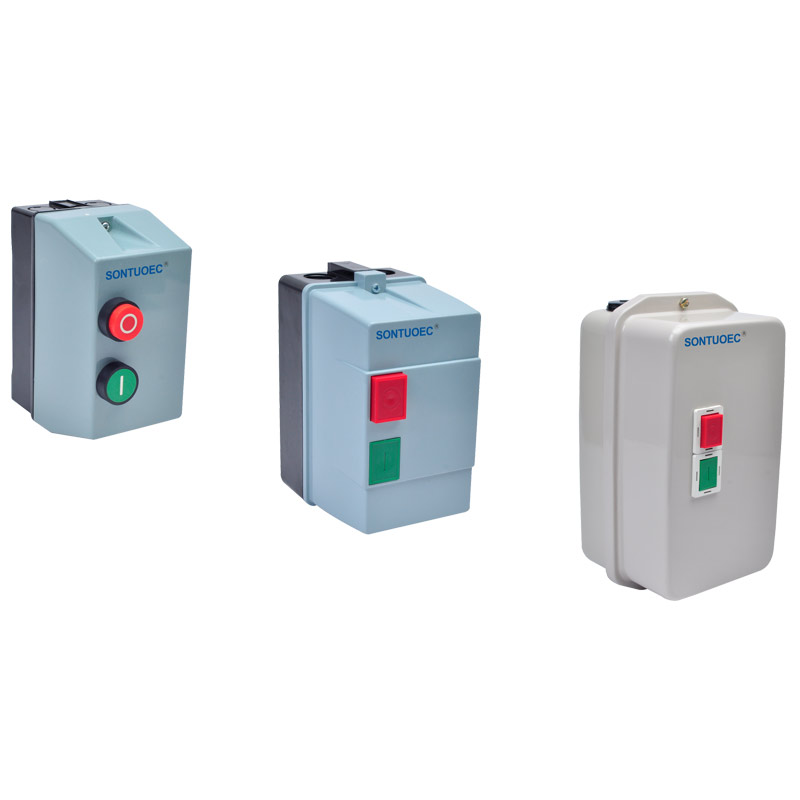

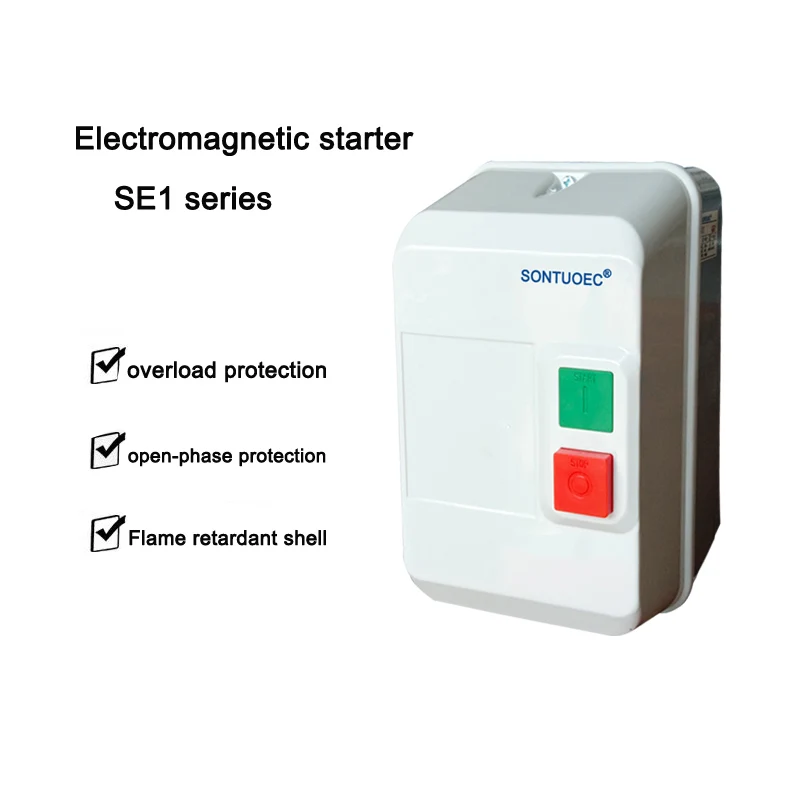

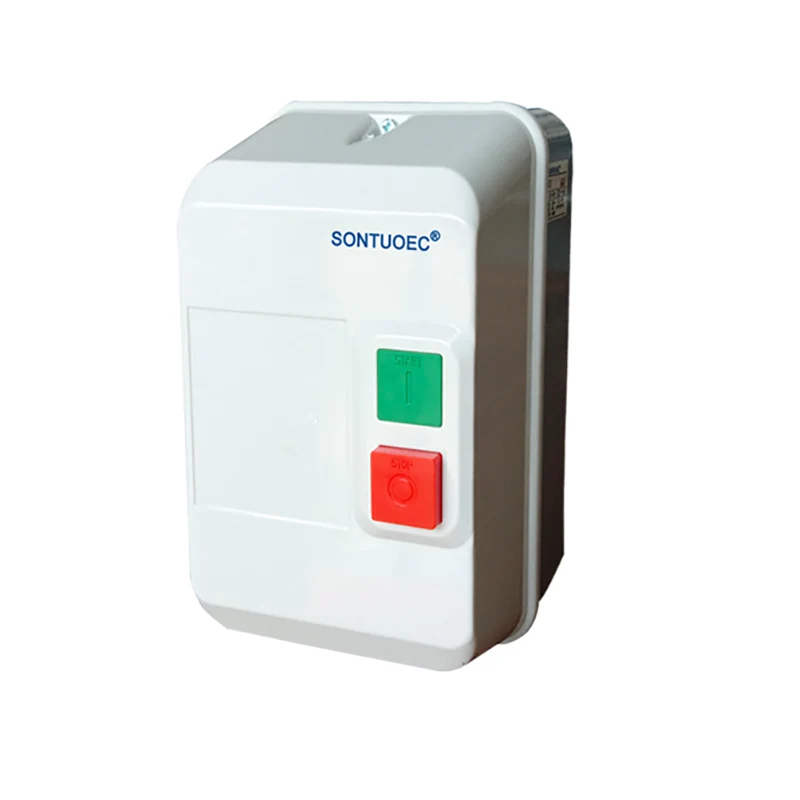

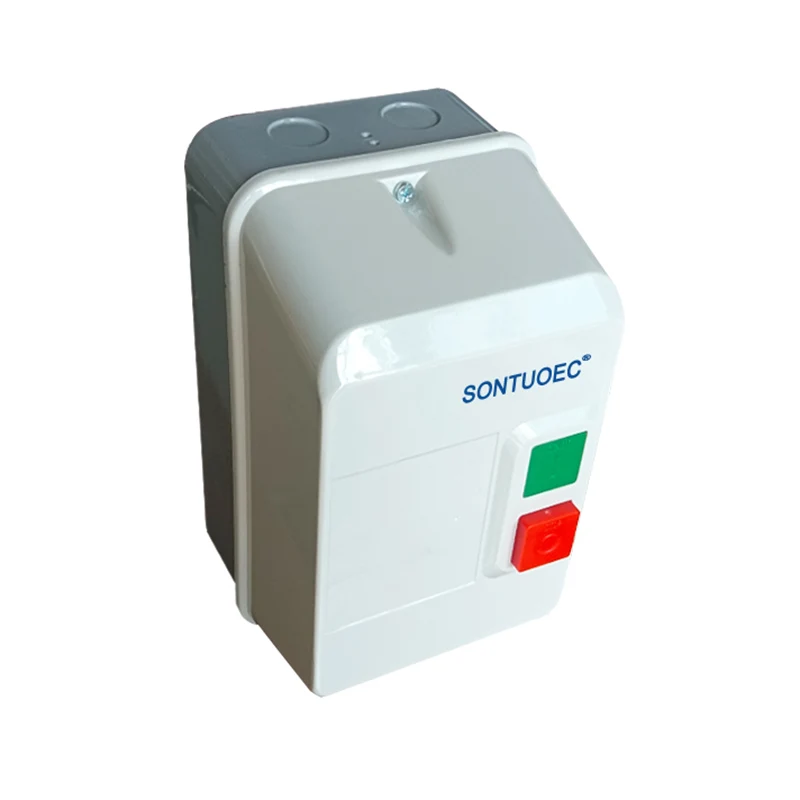

Магнітны стартар (DOL)

Магнітны стартар (DOL) рухавік, гэта значыць, выкарыстоўваецца магнітны выключальнік для кантролю запуску і прыпынку рухавіка (або рухавікоў). Магнітныя выключальнікі гуляюць тут ключавую ролю, кантралюючы выключаную ланцуг у адпаведнасці са зменамі знешняга магнітнага поля, рэалізуючы тым самым кантроль над рухавіком.

Адправіць запыт

Апісанне Прадукта

Спецыфікацыі

Рэжым прадукту № і спецыфічны	SLE1-09 і 12	Двойчы ў асобных, абароненых TOLP429 (3) або, F659 (4)
Абгароджванне	SLE1-18 і 25	Двойчы ў асобных, абароненых TOLP427 (3) або, F5577 (4)
	SLE1-32 і 95	MATAL, LP65 да 559
Упраўленне (2 націсканне кнопак, якія перарабляюцца на вокладка для закрыцця)	SLE1-32 і 95	1 зялёны кнопку "1", 1red Stop/Teset Buttion "O"
Злучэнні	SLE1-32 і 95	Падключэнні электраэнергіі і кантролю электраэнергіі і кіравання

Асноўныя тэхнічныя параметры:

Тып		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) адстала ад магутнасці (AC-3) IEC60947-4	220V	2,2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) адстала ад магутнасці (AC-3) IEC60947-4	380V	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Рэйтынг току (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Рэйтынг току (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Ток нагрэў (а) састарэў (а)			25	32	40	50	60	80		125
Рэндалізаваны інкастатны Volage (V) 660
Кантакт з аўксікацый AC-15	Связацца	стандарт	1no				1no+1nc
	Рэйтынг току (а)	220V	1.6
	Рэйтынг току (а)	380V	0.95
Цеплавыя рэле Suitabie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Рэйтынг корпуса		LP65

Прынцып працы

Прынцып працы рухавіка стартавага магнітнага выключальніка ў асноўным заснаваны на ўплыве магнітнага поля і прынцыпу працоўнага рухавіка пастаяннага току. Калі знешняе магнітнае поле набліжаецца да магнітнага выключальніка, яно запускае элемент магнітнага зандзіравання (напрыклад, трыснягу) у перамыкачы, у выніку чаго ён закрывае або разбівае кантакты, кантралюючы тым самым адтуліну і закрыццё ланцуга. Пасля таго, як ланцуг закрыты, ток цячэ праз рухавік, у выніку чаго ён пачаў круціцца. З іншага боку, рухавікі пастаяннага току працуюць над прынцыпам, што пад напружаным правадніком рухаецца ў магнітным полі шляхам дзеяння электрамагнітнай сілы.

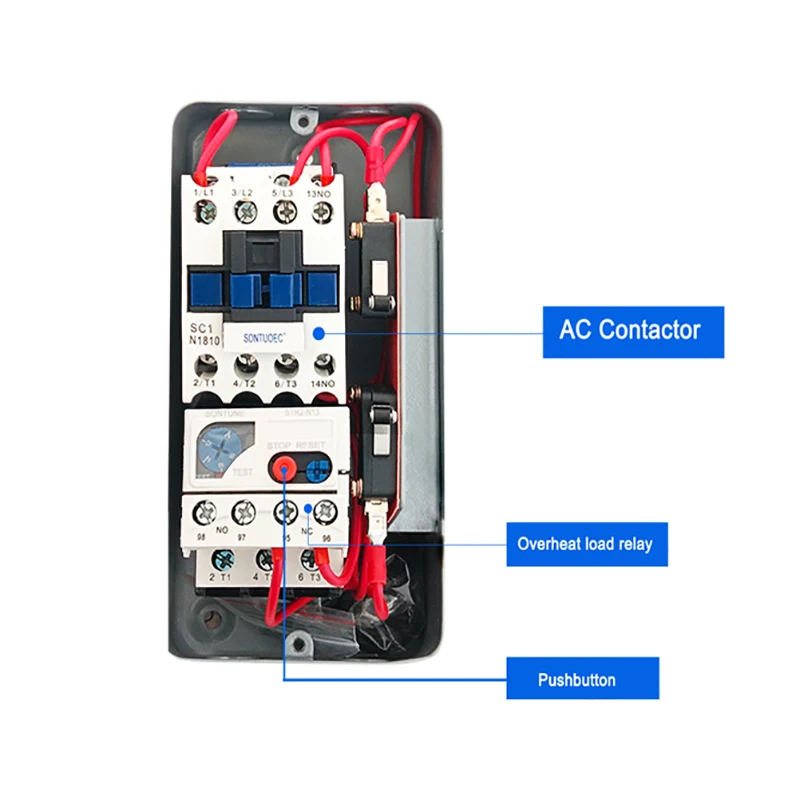

Асноўныя кампаненты

Магнітны перамыкач: звычайна складаецца з элемента магнітнага зандзіравання і прылады трыгера, які выкарыстоўваецца для выяўлення знешніх магнітных палёў і кантролю ўключэння/выключэння схемы.

Электрычны рухавік: прылада, якое пераўтварае электрычную энергію ў механічную энергію і рухае рознымі прыладамі праз кручэнне.

Схема кіравання: выкарыстоўваецца для атрымання знешніх сігналаў і кантролю працоўнага стану магнітнага перамыкача і рухавіка ў адпаведнасці з сігналамі.
