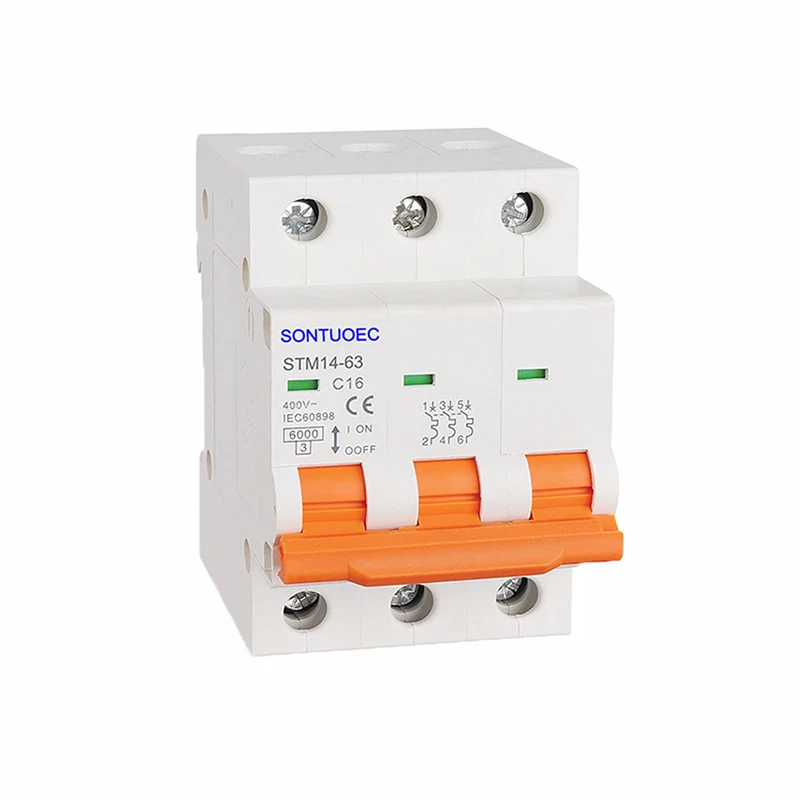

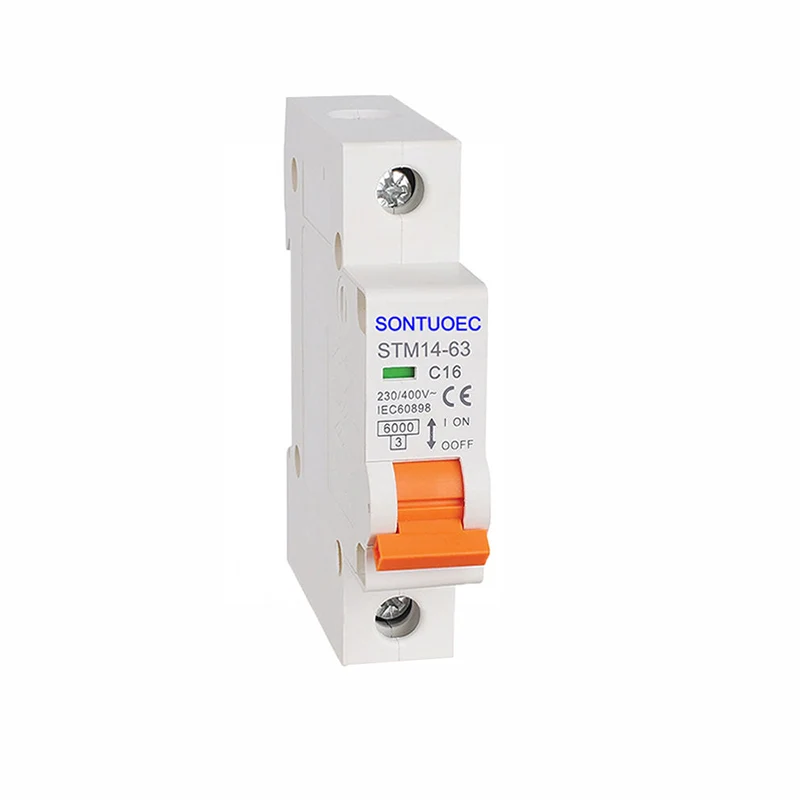

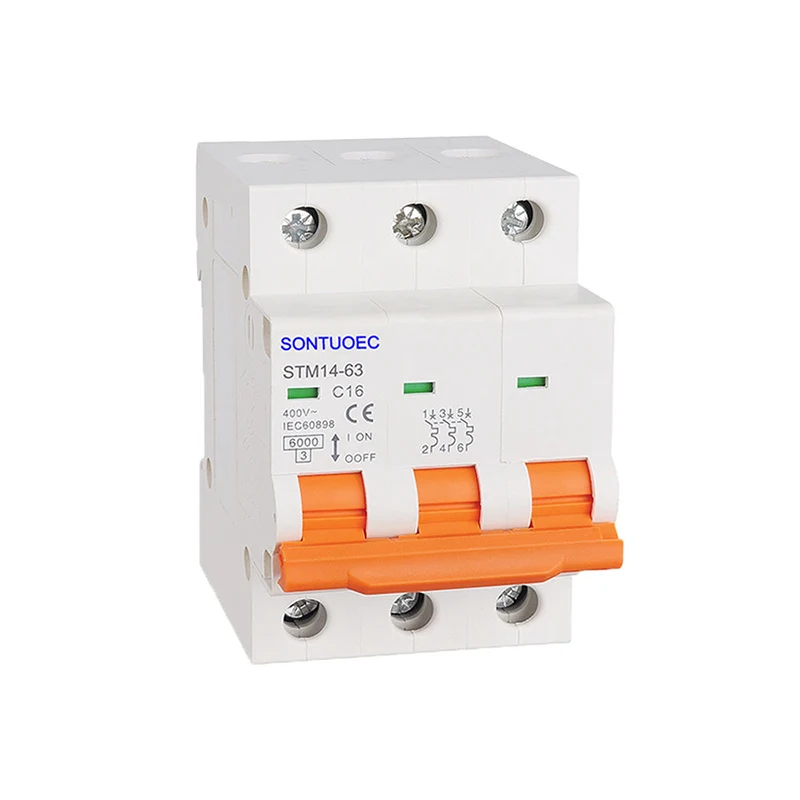

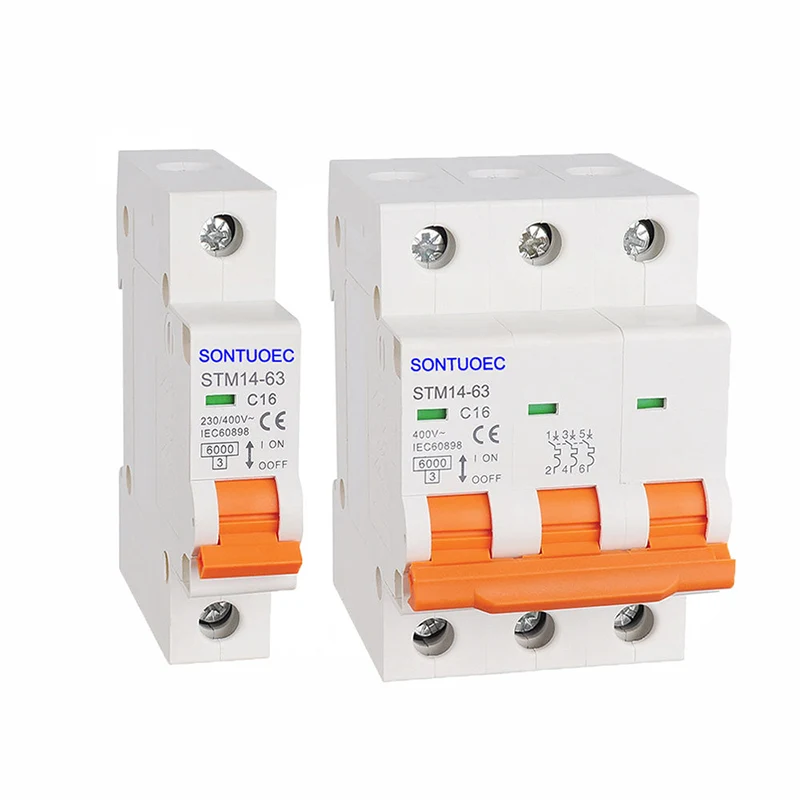

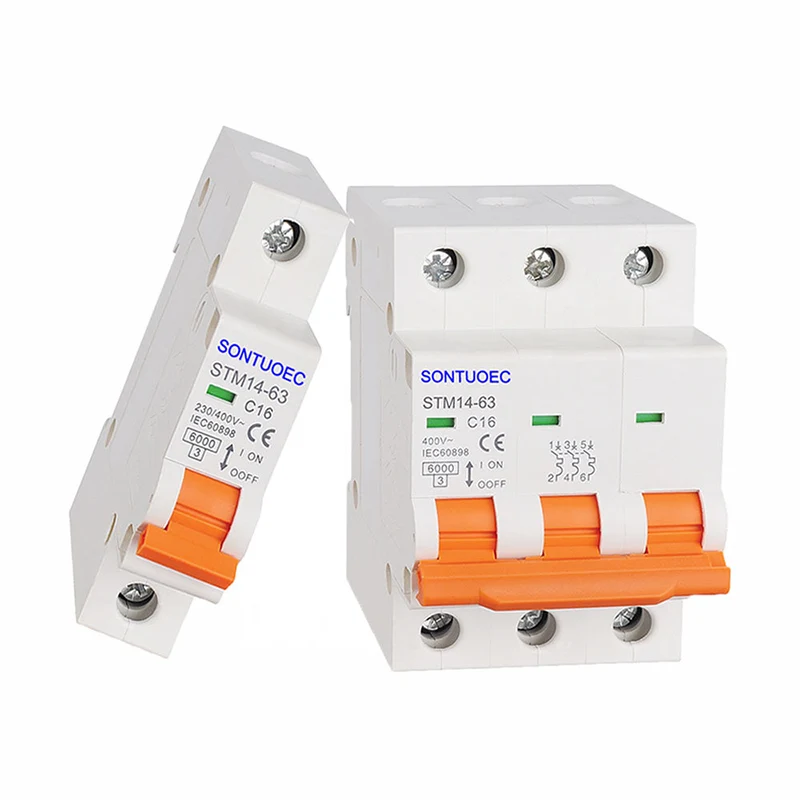

Міні -мініяцюрны выключальнік MCB

Міні -мініяцюрны выключальнік MCB - гэта аўтаматычна кіраваны электрычны выключальнік, прызначаны для абароны электрычных ланцугоў ад пашкоджанняў, выкліканых перагрузкай або кароткай замыканнем. Ён здольны ўключыць, пераносіць і разбіваць ток у звычайных умовах ланцуга, а таксама ўключэнне, на працягу пэўнага перыяду часу і разрыву току пры зададзеных умовах паталагічных ланцугоў.

мадэль:STM14-63

Адправіць запыт

Апісанне Прадукта

Мадэль	STM14-63
Стандарт	IEC60898-1
Полюс	1p, 2p, 3p, 4p
Крывая адціскання	B, C, D
Намінальная ёмістасць кароткага замыкання (ICN)	3KA, 4,5KA, 6KA
Ацэнка току (у)	1,2,4,610,16,20,25,32,40,50,63A
Намінальнае напружанне (UN)	AC230 (240)/400 (415) V
Магнітныя выпускі	B Крывая: паміж 3in і 5 у C Крывая: паміж 5 цаляў і 10 цаляў D Крывая: паміж 10 цаляў і 14in
Электрамеханічная цягавітасць	Больш за 6000 цыклаў

Асаблівасці і перавагі

Невялікі памер: міні -мініяцюрны выключальнік MCB характарызуецца невялікім памерам і лёгкай вагой, што лёгка ўсталяваць і выкарыстоўваць.

Надзейная аперацыя: яго ўнутраная структура і матэрыялы добра распрацаваны, каб гарантаваць, што блок харчавання хутка адключаецца, калі ў ланцугу адбываецца перагрузка або кароткае замыканне для абароны электрычнага абсталявання і асабістай бяспекі.

Шырока выкарыстоўваецца: ён шырока выкарыстоўваецца ў жылых, камерцыйных будынках і прамысловых аб'ектах, бо найбольш часта выкарыстоўваецца прыбор для абароны тэрміналаў у будаўніцтве прылад размеркавання электрычных тэрміналаў.

Прынцып працы

MINI MCB працуе на прынцыпе абароны ад кароткага замыкання і перагрузкі, кантралюючы ток. Калі ў ланцугу ўзнікае няспраўнасць кароткага замыкання, MCB адразу ж адключыць ланцуг, каб пазбегнуць залішняга току, які выклікае агонь і іншыя інцыдэнты бяспекі. Калі ў ланцугу адбываецца перагрузка, MCB затрымлівае адключэнне ланцуга на працягу пэўнага перыяду часу, каб абараніць электрычнае абсталяванне ад пашкоджанняў. Акрамя таго, некаторыя MINI MCB маюць функцыю абароны празмернага напружання, якая адключае ланцуг, калі напружанне ненармальнае (занадта высока), каб прадухіліць пашкоджанне электрычнага абсталявання.

Тыпы і варыянты

MINI MCBS даступныя ў розных тыпах для задавальнення патрэбаў розных электрычных сістэм. Агульныя тыпы ўключаюць:

Стандарт: Звычайна выкарыстоўваецца ў жылых і камерцыйных будынках з такімі параметрамі, як намінальны дыяпазон току, намінальнае напружанне, ёмістасць адключэння кароткага замыкання і колькасць полюсаў.

Ізаляваны: можа цалкам ізаляваць крыніцу харчавання і нагрузку для бяспечнага падтрымання электрычных сістэм.

Тып сегментаванай схемы: У межах намінальнага дыяпазону току функцыя адключэння MCB можа быць пераключана для падтрымання напружанага стану часткі ланцуга.

Рэшткавы тып току: таксама вядомы як выключальнікі абароны ўцечкі, яны здольныя выяўляць няспраўнасці ўцечкі ў схемах і аўтаматычна адключаць блок харчавання.

Тып абароны ад перагрузкі: здольны выявіць празмерны ток і адключэнне магутнасці для абароны электрычнага абсталявання і правадоў.

Шматфункцыянальны тып: інтэгруе розныя функцыі, такія як абарона ад перагрузкі, абарона ад кароткага замыкання і абарона ўцечкі.

Тып кіравання: Дазваляе аператару адкрыць уручную або закрыць ланцуг для кіравання электрычным абсталяваннем.

Пры выбары MINI MCBS неабходна ўлічваць такія фактары, як намінальнае напружанне, намінальны ток, разрыў, эксплуатацыйныя характарыстыкі і ўмовы навакольнага асяроддзя. Таксама неабходна выбраць адпаведны тып MCB у адпаведнасці з патрабаваннямі канкрэтных схем і нагрузкі.
