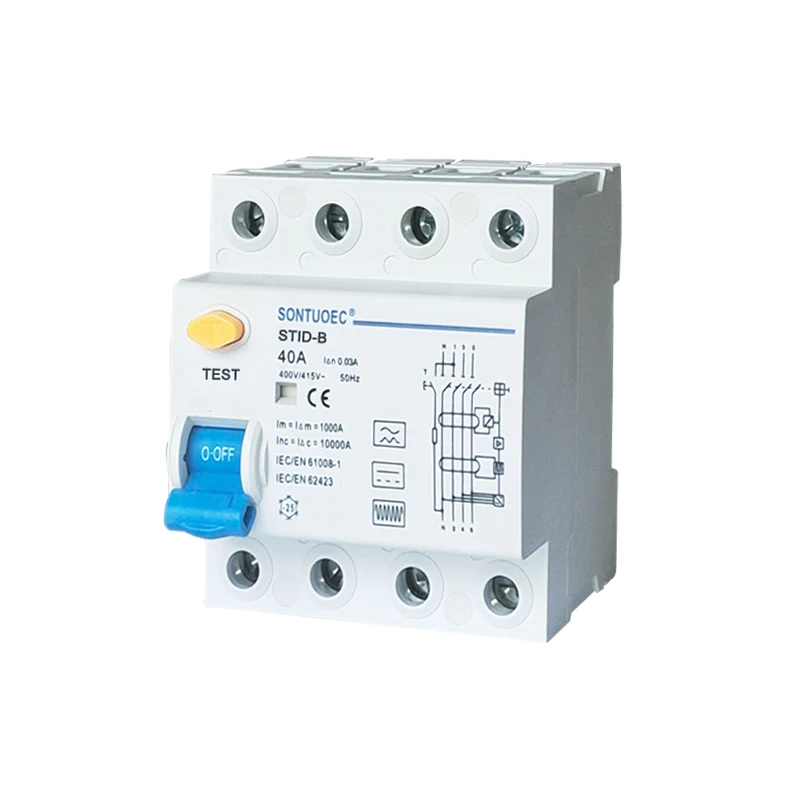

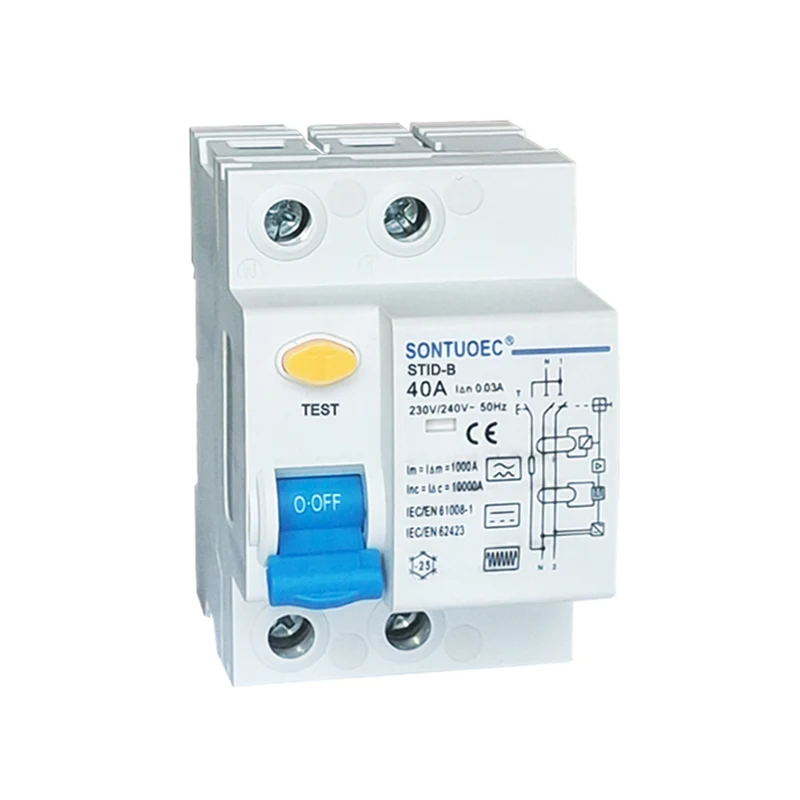

Аўтаматычны выключальнік дыфекцыйнага току мадэлі RCCB B

Аўтаматычны выключальнік дыфекацыйнага току мадэлі RCCB B абараняе ў выпадку бесперапыннага току замыкання ў трохфазных сетках. Звычайна ён выкарыстоўваецца ў галіне станцый падзарадкі, медыцынскіх прыбораў і інструментаў, кантролераў і прывадаў з пераменнай хуткасцю, зарадных батарэй і інвертараў (DC)...STID-B адпавядае стандартам IEC/EN61008-1 і IEC/EN62423.

мадэль:STID-B

Адправіць запыт

Апісанне Прадукта

Электрычныя Асаблівасць	Стандартны		IEC/EN62423 і IEC/EN61008-1
	Тып (форма хвалі выяўленай уцечкі на зямлю)		B
	Намінальны ток In	A	25,40,63
	палякі	P	1P+N,3P+N
	Намінальнае напружанне Ue	V	IP+N:230/240В;3P+N:400/415В
	Намінальная адчувальнасць I н	A	0,03,0,1,0,3
	Напружанне ізаляцыі Ui	V	500
	Намінальны рэшткавы выраб і	A	500 (In=25A/40A)
	разрыўная здольнасць I m	A	630 (In=63A)
	Ток кароткага замыкання I c	A	10000
	Засцерагальнік SCPD	A	10000
	Час перапынку пад я н	s	≤0,1
	Намінальная частата	Гц	50
	Намінальнае імпульснае напружанне (1,2/5,0) Uimp	V	4000
МеханікаI асаблівасці	Дыэлектрычнае выпрабавальнае напружанне пры інд. Фрэд. на працягу 1 хвіліны	кв	2.5
	Ступень забруджвання		2
	Электрычны тэрмін службы		2000
	Механічнае жыццё		10000
	Індыкатар току замыкання		так
	Ступень абароны		IP20
	Тэмпература навакольнага асяроддзя (сярэднясутачная 35)	ºC	-40~+55ºC
	Тэмпература захоўвання	ºC	-40~+70ºC

Аўтаматычны выключальнік дыферэнцыяльнага току мадэлі STID-B RCCB B падыходзіць для тыпу A, а таксама для згладжвання рэшткавых токаў пастаяннага току, рэшткавых токаў пастаяннага току, якія могуць узнікаць у ланцугах выпрамніка, і рэшткавых токаў пераменнага току высокай частаты. Ён забяспечвае абарону ад працяглых токаў замыкання ў трохфазных сетках. STID-B звычайна выкарыстоўваецца ў галіне зарадных станцый, медыцынскага абсталявання і інструментаў, кантролераў і прывадаў з пераменнай хуткасцю, зарадных прылад для акумулятараў і інвертараў (DC). STID-B адпавядае стандартам IEC/EN61008 і IEC/EN62423.

Асноўныя асаблівасці

Намінальны ток: 40 А, падыходзіць для электрычных сістэм большага току.

Абарона ад уцечкі: з высокай адчувальнасцю і дакладнасцю ён можа выяўляць ток уцечкі і адключаць электразабеспячэнне за вельмі кароткі час.

Прадукцыйнасць бяспекі: адпавядае міжнародным стандартам, такім як IEC/EN61008.1 і GB16916.1, што забяспечвае бяспеку і надзейнасць прадукту.

Сфера прымянення: Шырока выкарыстоўваецца ў прамысловых, камерцыйных, вышынных і грамадзянскіх будынках для комплекснай абароны электрычнай сістэмы.

Прынцып дзеяння

Аўтаматычны выключальнік дыфекцыйнага току мадэлі RCCB B заснаваны на трансфарматары току нулявой паслядоўнасці. Кожная якая праводзіць фаза праходзіць праз трансфарматар току нулявой паслядоўнасці, другасны бок якога злучаны з электрамагнітным фіксатарам. У нармальных умовах вектарная сума фазных токаў праз трансфарматар току нулявой паслядоўнасці роўная нулю, таму паток праз трансфарматар роўны нулю, другаснае выхадное напружанне таксама роўна нулю, і аўтаматычны выключальнік не спрацуе. Аднак, як толькі ток уцечкі павялічваецца і павялічвае выходную напругу на другасным баку да пэўнага ўзроўню, актывуецца электрамагнітны расцепляльнік, прымушаючы працоўны механізм дзейнічаць і адключаць кантакты, падлучаныя да крыніцы харчавання, рэалізуючы такім чынам абарону ад уцечкі.

Выбар і ўстаноўка

Выбар: Пры выбары аўтаматычнага выключальніка неабходна ўлічваць такія параметры, як намінальнае напружанне, намінальны ток, ток уцечкі і час дзеяння электрычнай сістэмы. Таксама неабходна выбраць прыдатны RCCB у адпаведнасці з неабходным тыпам абароны (напрыклад, абарона ад прамога кантакту або абарона ад ускоснага кантакту).

Устаноўка: RCCB павінен быць усталяваны на ўваходным канцы электрычнай сістэмы або на разгалінаванні, каб забяспечыць поўную абарону ўсёй электрычнай сістэмы або асобнага разгалінавання. Падчас мантажу неабходна строга выконваць адпаведныя стандарты і коды, каб забяспечыць правільнае падключэнне і надзейную працу RCCB.
