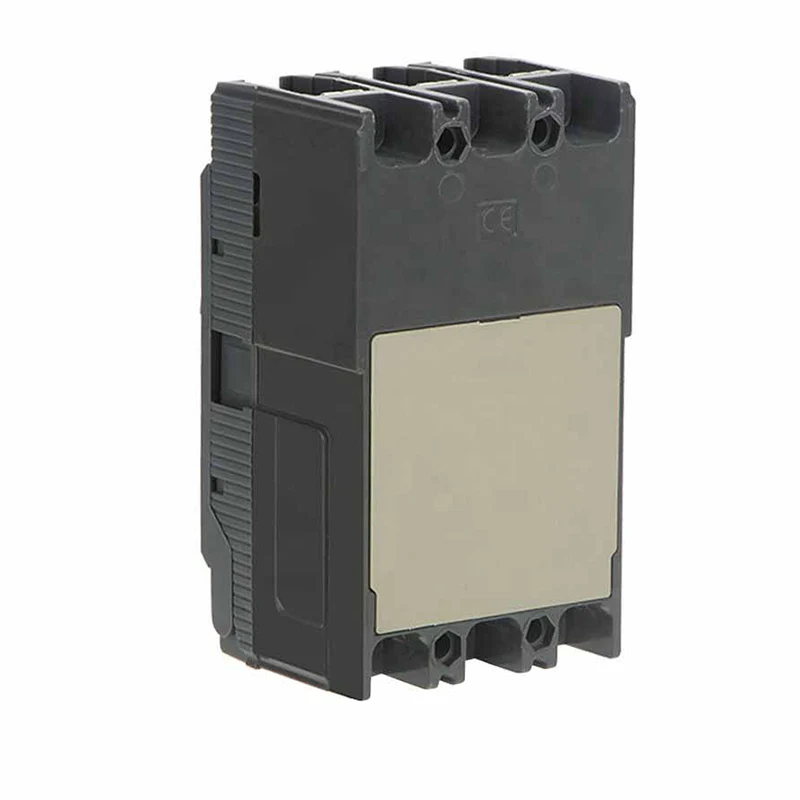

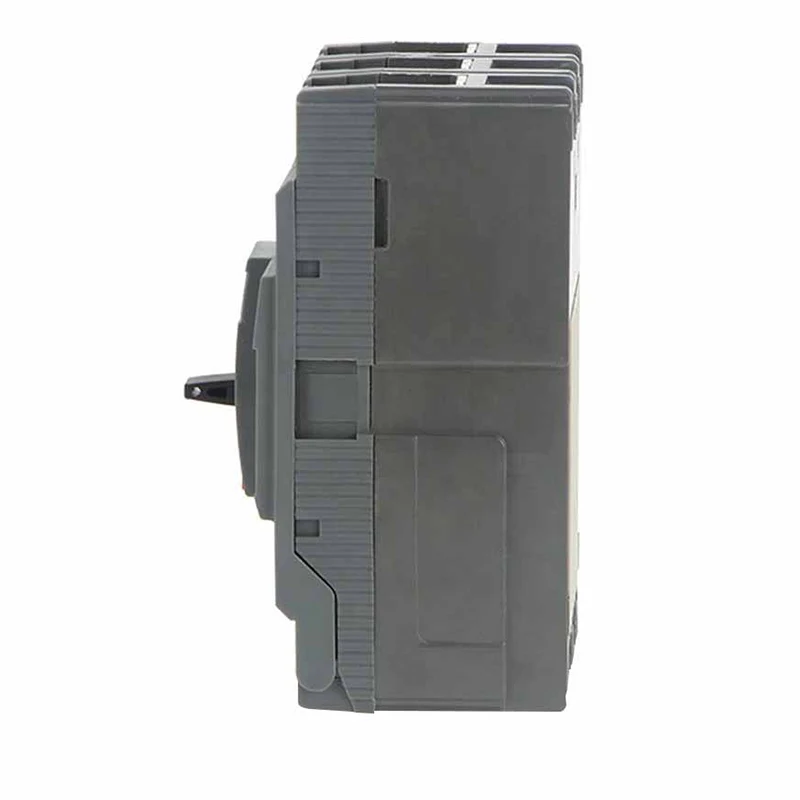

Сонечная сістэма выключаецца ў выключальніку корпуса, выкарыстоўвае высокатрывалыя пластыкавыя або металічныя матэрыялы, каб зрабіць абалонку і змяшчае ключавыя кампаненты, такія як кантакты, засцерагальнікі і электрамагнітныя выпускі ўнутры. Ён можа хутка адрэзаць ланцуг, калі ток перавышае намінальнае значэнне, прадухіляючы тым самым электрычнае абсталяванне ў Сонечнай сістэме пашкоджання з -за перагрузкі або кароткага замыкання.
Тэхнічныя характарыстыкі:
Тып | Ацэнка току (а) | Полюс | Намінальнае напружанне ізаляцыі (v), UI (V) |
Намінальнае напружанне (v) ue | ICS Shor Circuit для разрыву ICS (KA) |
Uitication ланцуг разрыву ланцуга інтэлектуальнай тэрапіі (KA) | Аперацыя жыцця (час) | |||
Электрычны/механізм | ||||||||||
Перац | ||||||||||

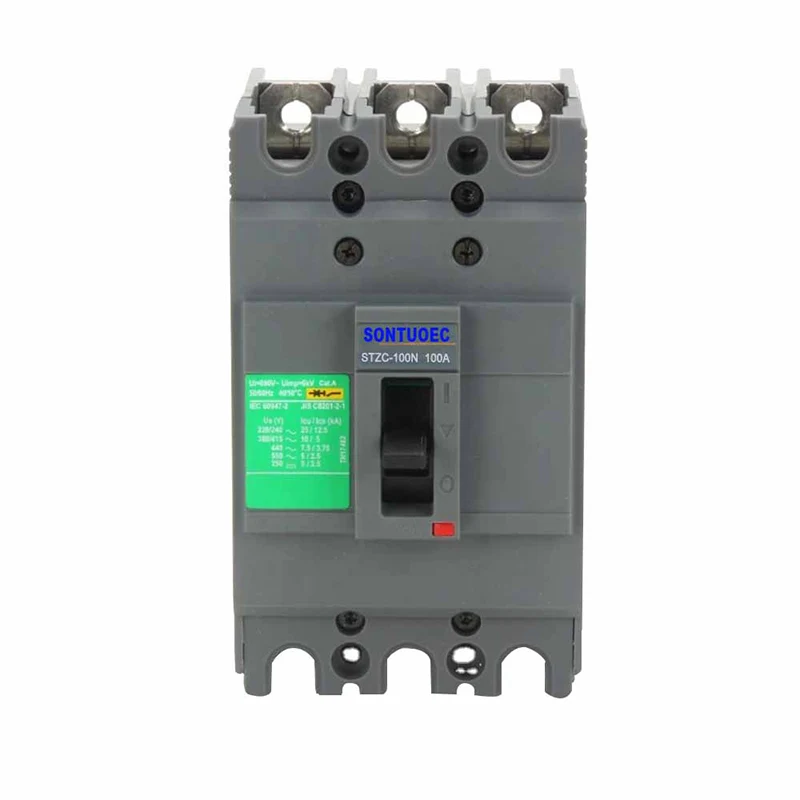

STZC-100 | 16,20,25,32,40,50,63,80,100 | 3p, 4p | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-160 | 100,125,160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-2550 | 160,180,200,225,250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||

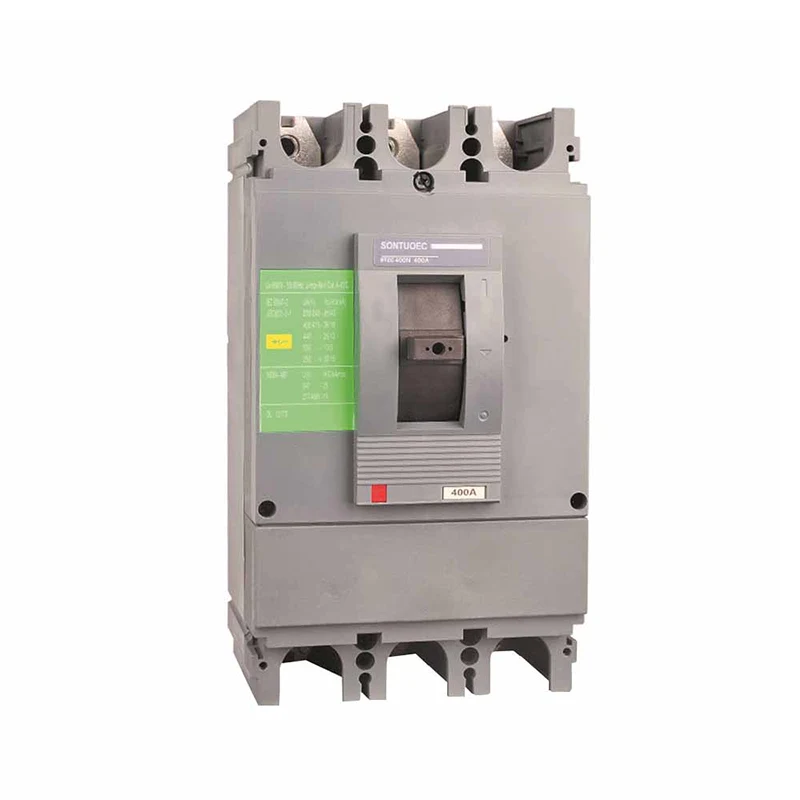

STZC-400 | 250,300,315,400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400 500 600 630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
Высокапрадукцыйная абарона: Сонечная сістэма выключанага выключальніка корпуса мае выдатную перагрузку і абарону ад кароткага замыкання, што можа забяспечыць стабільную працу сонечнай сістэмы.
Моцная адаптацыя: выключальнік падыходзіць для розных памераў і тыпаў сонечнай энергетычнай сістэмы, уключаючы сістэмы па-за сеткай і сістэмы, звязаныя з сеткай.
Бяспечны і надзейны: Прыняцце перадавой тэхналогіі цеплавой магнітнай абароны, яна можа хутка адрэзаць ланцуг, калі ўзнікае няспраўнасць, прадухіляючы агонь і іншыя аварыі.
Лёгкая ўстаноўка і абслугоўванне: кампактная структура, простая ў ўстаноўцы, забяспечваючы просты дызайн абслугоўвання, напрыклад, здымныя кантакты і г.д.
Серыі MCCB SEZC-100 выкарыстоўваюцца ў сеткі размеркавання 50/60 Гц, намінальнае аператыўнае напружанне 440V і намінальны ток з 15А да 630A. Ён выкарыстоўваецца для распаўсюджвання магутнасці і абароны ланцуга, харчавання і электрычнага абсталявання ад перагрузкі і пашкоджанняў кароткага замыкання, якія паляпшаюць надзейнасць і бесперапыннасць электразабеспячэння.
Тэхнічныя тэхнічныя характарыстыкі для сонечнай сістэмы выключаюць выключальнікі корпуса, якія адрозніваюцца ад брэнда і мадэлі, але звычайна ўключаюць у сябе ключавыя параметры, такія як намінальны ток, намінальнае напружанне і разрыў. Напрыклад, некаторыя мадэлі выключальнікаў могуць мець намінальны дыяпазон току 63-125A і намінальнае напружанне DC500V. Пры выбары выключальніка ён павінен адпавядаць рэальным патрэбам Сонечнай сістэмы.
Сонечныя сістэмы выключаюць выключальнікі корпуса шырока ў розных сонечных энергетычных сістэмах, у тым ліку:
Сонечная сістэма за межамі сеткі: прадастаўленне электразабеспячэння для аддаленых раёнаў або месцаў, якія не могуць быць падлучаны да сеткі.
Сонечная сістэма, звязаная з сеткай: спалучэнне сонечнай энергіі з сеткай для рэалізацыі дадатковай і агульнай магутнасці.
Размеркаваная сонечная сістэма: усталёўванне абсталявання для вытворчасці сонечнай энергіі на будынках і памяшканнях для забеспячэння электраэнергіі для лакалізаваных участкаў.
