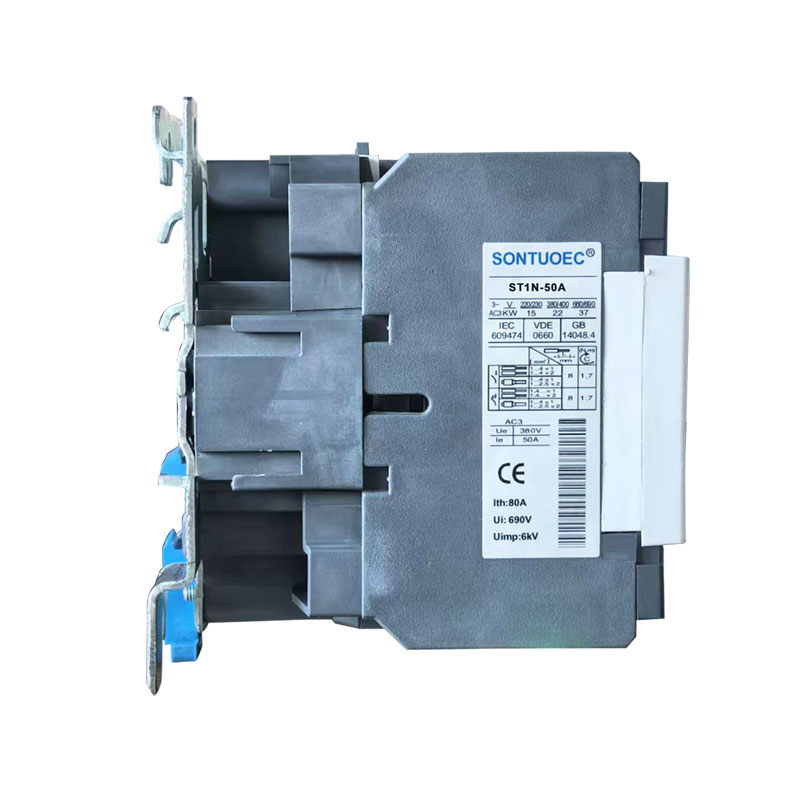

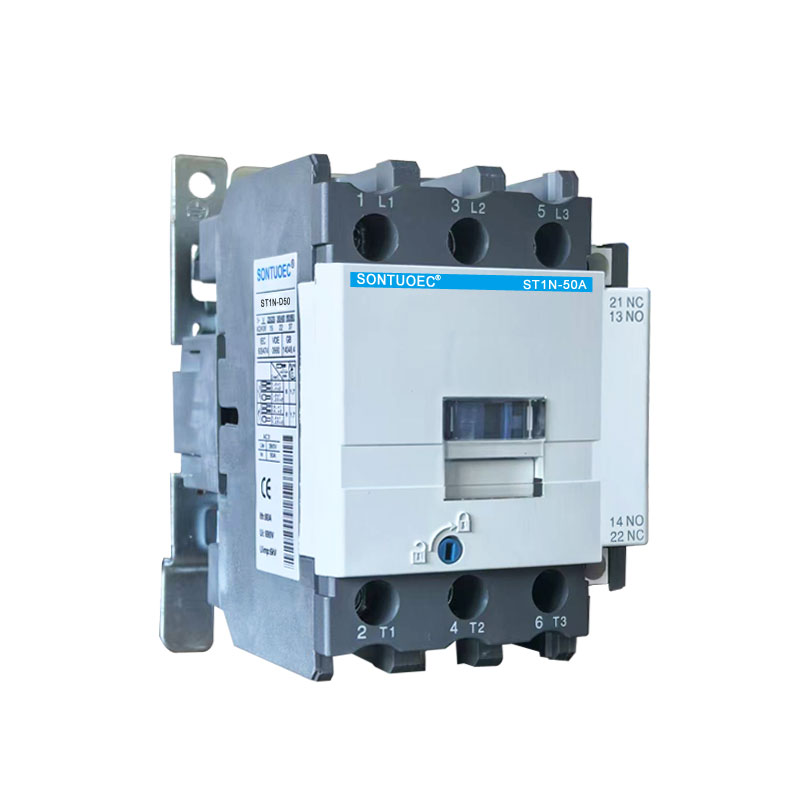

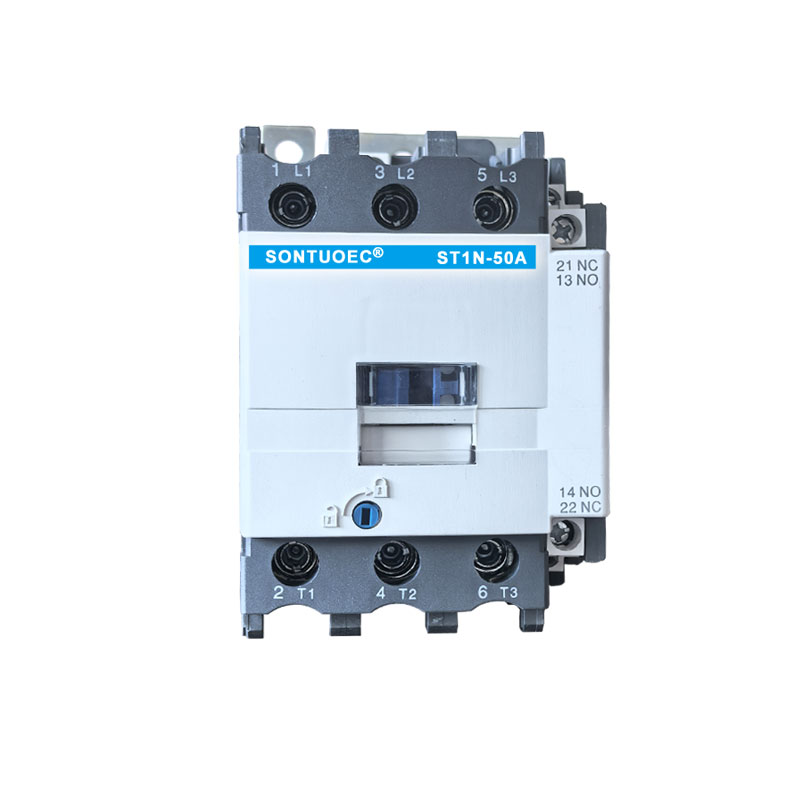

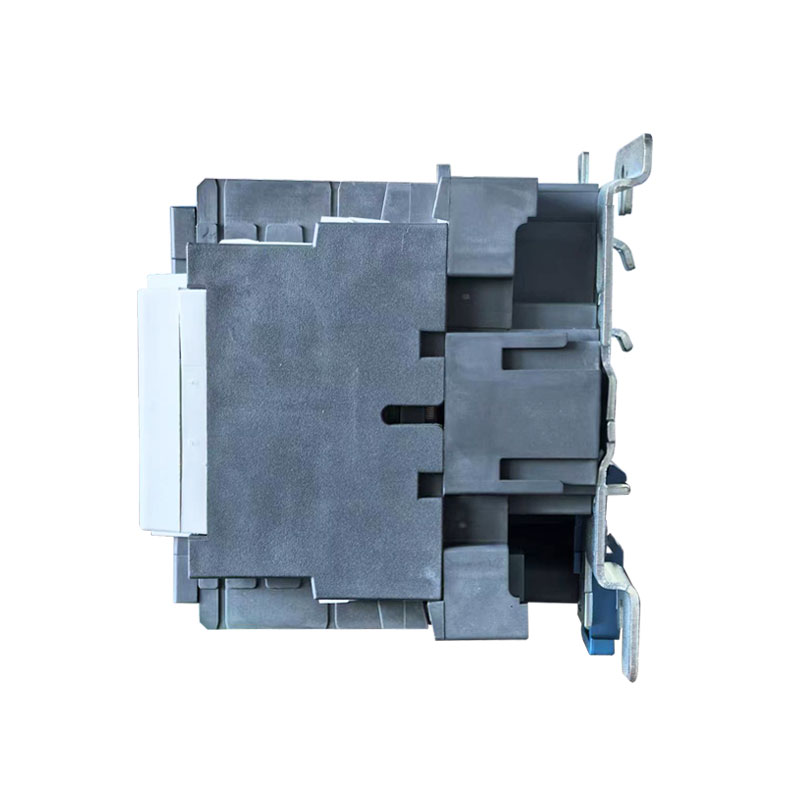

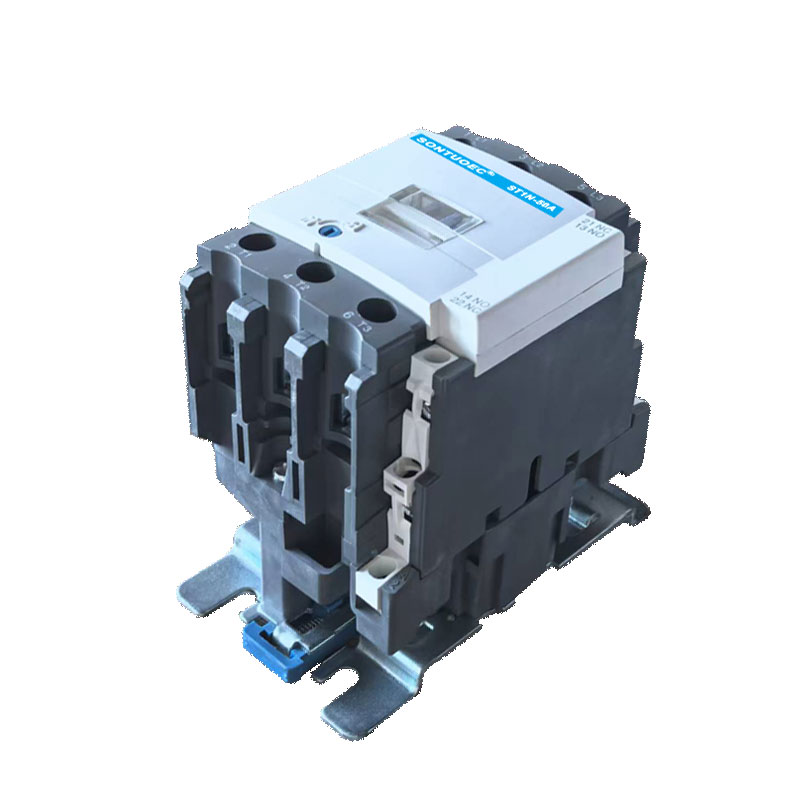

SONTUOEC з'яўляецца адным з кітайскіх пастаўшчыкоў/вытворцаў, якія спецыялізуюцца на вытворчасці розных невялікіх электрапрыбораў. Кантактар пераменнага току серыі ST1N падыходзіць для выкарыстання ў ланцугах намінальнага напружання да 660 В пераменнага току 50 Гц або 60 Гц, намінальнага току да 95 А, для ўключэння і адключэння, частага запуску і кіравання рухавіком пераменнага току. У спалучэнні з блокам дапаможных кантактаў, таймерам затрымкі і прыладай блакіроўкі машыны і г. д. ён становіцца кантактарам затрымкі, механічным кантактарам блакіроўкі, пускальнікам з зоркі на трохкутнік. З цеплавым рэле ён аб'яднаны ў электрамагнітны пускальнік. Контактор вырабляецца ў адпаведнасці з IEC 60947-1.
| Бягучы клас | 9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (AC-3,380V) |
| Намінальнае напружанне ізаляцыі | Пераменны ток 660 В |
| Намінальнае працоўнае напружанне | Пераменны ток 380 В, 660 В, 50/60 Гц |
| Намінальнае кантрольнае напружанне лініі электраперадачы | 24В, 32В, 48В, 110В, 127В, 220В, 240В, 380В, 415В, 440В, 480В, 500В, 600В, 660В |
| Колькасць палякаў | 3П, 4П |
| Аперацыйная функцыя | Напружанне прыцягнення:85%~110%Us; Напружанне вызвалення: 20%~75%Us |
Будова і прынцып працы
Структура: кантактар пераменнага току ST1N у асноўным складаецца з электрамагнітнай сістэмы (уключаючы жалезны стрыжань, катушку і кольца кароткага замыкання і г.д.), кантактнай сістэмы (уключаючы галоўны кантакт і дапаможны кантакт) і прылады дугагашэння.
Прынцып працы: калі шпулька кантактара пераменнага току ST1N знаходзіцца пад напругай, жалезны стрыжань стварае магнітнае поле, якое прыцягвае арматуру і прыводзіць у дзеянне кантакты, так што галоўныя і дапаможныя кантакты замыкаюцца або раз'ядноўваюцца, такім чынам кантралюючы ўключэнне і выключэнне ланцуга. Дугогасительная прылада выкарыстоўваецца для тушэння дугі пры раз'яднаных кантактах, каб абараніць кантакты ад пашкоджання.
Віды і характарыстыка
1.Тыпы:
Контакторы пераменнага току ST1N можна класіфікаваць на розныя тыпы ў залежнасці ад іх выкарыстання і прадукцыйнасці, напрыклад, прамысловыя кантактары, будаўнічыя і бытавыя кантактары. Агульныя мадэлі ўключаюць серыю CJ (напрыклад, серыю CJX2, серыю CJ20, серыю CJT1), а таксама серыйныя прадукты ABB, Siemens, Schneider і іншых марак.
2.Асаблівасці:
Надзейная праца: кантактары пераменнага току ST1N маюць высокую надзейнасць і стабільнасць працы і могуць вытрымліваць вялікія токі і напружання.
Стабільная праца: яго кантактная сістэма зроблена з высакаякасных матэрыялаў з добрай электраправоднасцю і ўстойлівасцю да ізаляцыі пры высокіх тэмпературах.
Зручнае абслугоўванне: кантактары пераменнага току ST1N маюць кампактную структуру і простыя ва ўсталёўцы і абслугоўванні.
Сцэнары прымянення
Контакторы пераменнага току ST1N маюць шырокі спектр прымянення ў энергасістэмах, прамысловай аўтаматызацыі, будаўнічай і бытавой электрыцы. Напрыклад, у энергетычнай сістэме ён можа выкарыстоўвацца для кіравання пускам-стопам і рэверсам напрамку рухавіка; у прамысловай аўтаматызацыі, ён можа быць выкарыстаны для кіравання пускам і прыпынкам рознага электрычнага абсталявання на вытворчай лініі; у будаўніцтве і бытавой электрыцы яго можна выкарыстоўваць для кіравання ўключэннем і выключэннем абсталявання, напрыклад, асвятлення і кандыцыянавання паветра.
