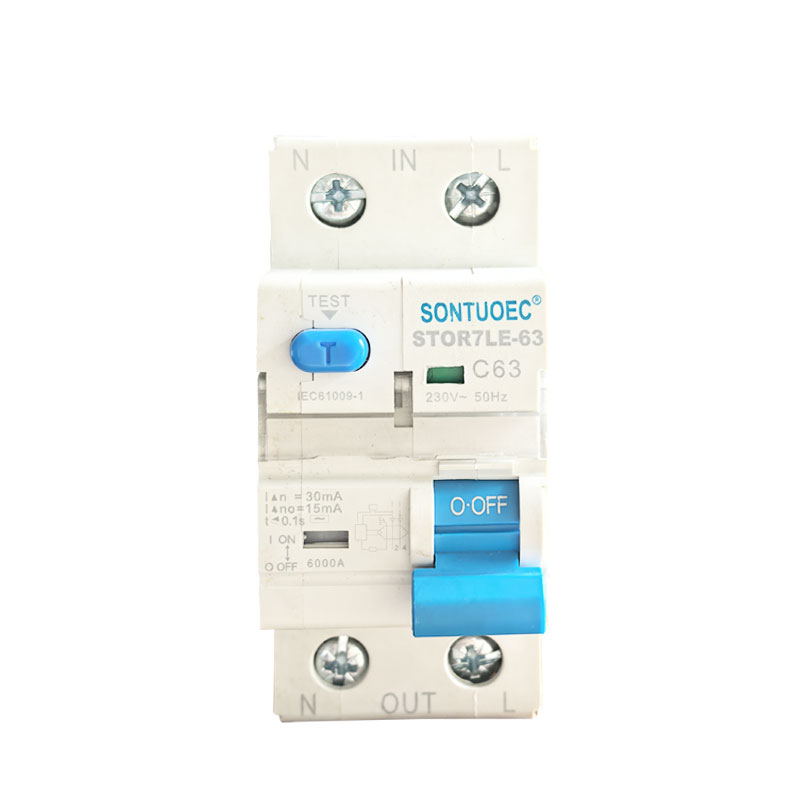

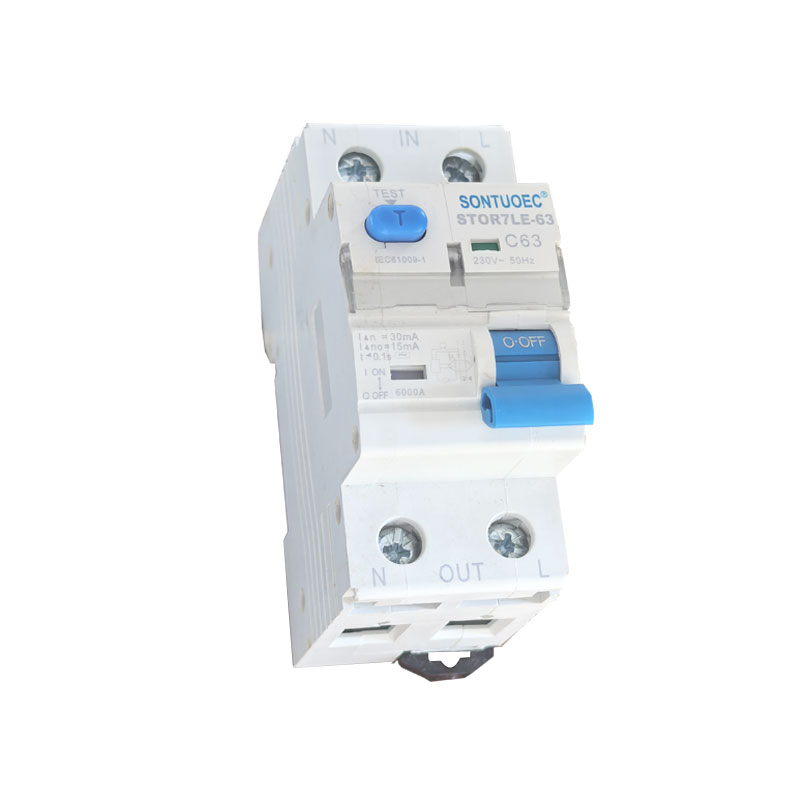

Sontuoec Stro7le-63 Аўтаматычны выключальнік абароны ад невялікіх уцечак RCBO

SONTUOEC з'яўляецца адным з кітайскіх пастаўшчыкоў/вытворцаў, якія спецыялізуюцца на вытворчасці розных невялікіх электрапрыбораў. STRO7LE-63 RCBO выкарыстоўваецца ў аднафазнай ланцугу пражывання пераменнага току 50/60 Гц, намінальным напружаннем 240 В і яго самааховай да максімальнага току кароткага замыкання 40 А. Ён можа абараніць грамадзянскую электронную схему ад перагрузкі і кароткага замыкання. Гэты прадукт мае такія перавагі, як невялікі аб'ём, высокая адключаючая здольнасць і адначасова адключаны провад пад напругай, што таксама абараняе чалавека ад паразы электрычным токам, калі провад пад напругай падлучаны насупраць. І гэта адпавядае стандарту IEC 61009-1.

мадэль:STRO7LE-63

Адправіць запыт

Апісанне Прадукта

Тэхнічныя характарыстыкі:

Сандар			IEC/EN 61009-1
Электрычныя	Тып (форма хвалі выяўленай уцечкі на зямлю)		Электронны тып
асаблівасці	Намінальны ток In	A	І, і
	палякі	P	1П+П
	Намінальнае напружанне	V	AC 230
	Намінальны ток:		6,10,16,20,25,32,40А
	Намінальная адчувальнасць I△n	A	0,01,0,03,0,1,0,3,0,5
	Напружанне ізаляцыі Ui	V	250
	Намінальны рэшткавы выраб і	A	500
	разрыўная здольнасць I△m	A	500
	Ток кароткага замыкання I△c	A	45 006 000
	Намінальная частата	Гц	50/60
	Ступень забруджвання		2
Механічны	Электрычны тэрмін службы	t	4000
асаблівасці	Механічнае жыццё	t	10000
	Ступень абароны		IP20
	Тэмпература навакольнага асяроддзя	ºC	-25~+40
	(сярэднесутачная тэмпература ≤35ºC)	ºC	-25~+40
	Тэмпература захоўвання	ºC	-25~+70

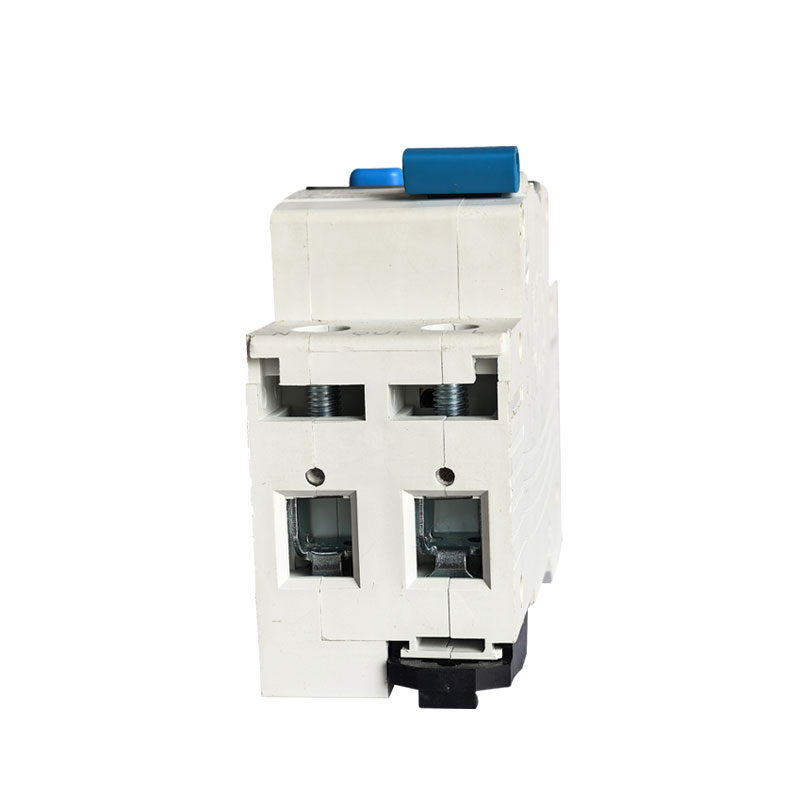

Ўстаноўка	Тып тэрмінальнага злучэння		Кабель/шына U-тыпу/шына шпількавага тыпу
	Памер клемы зверху/знізу для кабеля	мм2	25
	Памер клемы зверху/знізу для кабеля	AWG	18 траўня
	Памер клемы зверху/знізу для шын	мм2	25
	Памер клемы зверху/знізу для шын	AWG	18 сакавіка

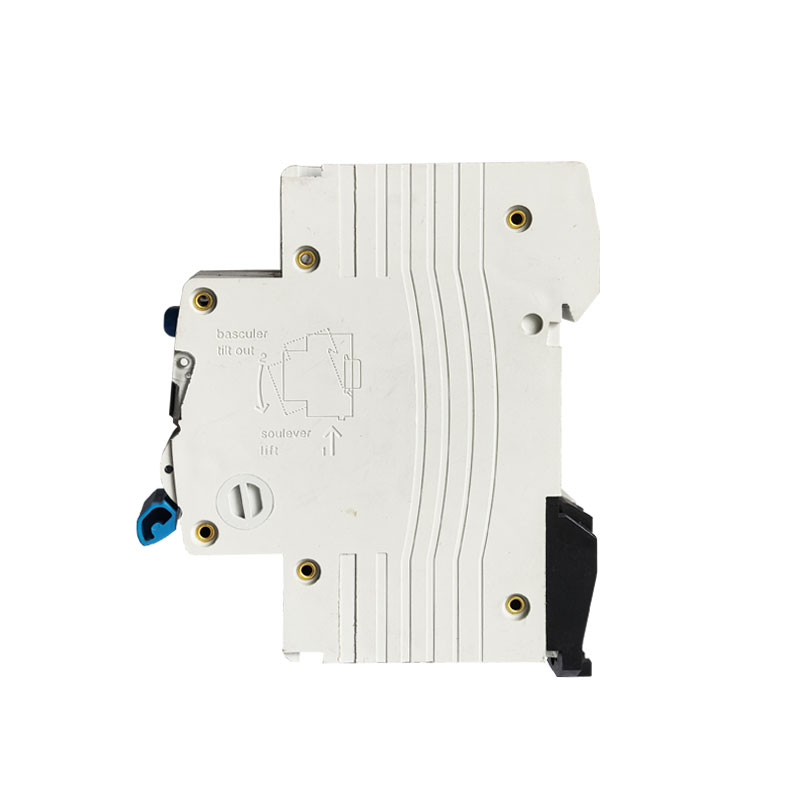

	Мантаж		На DIN-рэйку EN 60715 (35 мм) з дапамогай прылады хуткага заціску
	Злучэнне		Зверху і знізу

Асноўныя функцыі STRO7LE-63 RCBO

Абарона ад перагрузкі: Калі ток у ланцугу перавышае намінальнае значэнне STRO7LE-63 RCBO, ён аўтаматычна адключае ланцуг на працягу зададзенага перыяду часу, каб прадухіліць перагрэў ланцуга і абсталявання, пазбягаючы такім чынам пажару і пашкоджанняў.

Абарона ад кароткага замыкання: калі ў ланцугу адбываецца кароткае замыканне, STRO7LE-63 RCBO хутка адключае ланцуг, каб ток кароткага замыкання не нанёс сур'ёзнай шкоды ланцугу і абсталяванню.

Абарона ад уцечкі: STRO7LE-63 RCBO здольны выяўляць рэшткавы ток (г.зн. ток уцечкі) у ланцугу. Калі рэшткавы ток перавышае зададзены парог, STRO7LE-63 RCBO разрывае ланцуг за вельмі кароткі прамежак часу, каб прадухіліць паражэнне электрычным токам і электрычныя пажары.

Прынцып дзеяння ПДУ STRO7LE-63

STRO7-40 RCBO змяшчае ўнутраны тэрмамагнітны дэтэктар адключэння (для абароны ад перагрузкі і кароткага замыкання) і дэтэктар рэшткавага току (для абароны ад уцечкі). Калі ток або рэшткавы ток у ланцугу ненармальны, адпаведны баёк запускае механізм адключэння STRO7-40 RCBO, прымушаючы яго хутка адключаць ланцуг.

1. Тэрмамагнітны трыпер: ён выкарыстоўвае цяпло і магнітнае поле, якое ствараецца, калі ток праходзіць праз праваднік, каб выклікаць адключэнне. Калі ток занадта вялікі, праваднік награваецца і стварае магнітнае поле, у выніку чаго біметал унутры тэрмічнага магнітнага ўдарніка згінаецца або магніт прыцягвае жалезны стрыжань, такім чынам запускаючы механізм адключэння.

2. Дэтэктар рэшткавага току: ён выкарыстоўвае трансфарматар току нулявой паслядоўнасці для выяўлення рэшткавага току ў ланцугу. Калі рэшткавы ток перавышае зададзены парог, дэтэктар рэшткавага току адправіць сігнал на механізм адключэння, каб адключыць ланцуг.

Асаблівасці RCBO STRO7LE-63

Шматфункцыянальная інтэграцыя: STRO7LE-63 RCBO аб'ядноўвае функцыі абароны ад перагрузкі, кароткага замыкання і ўцечкі, што спрашчае праектаванне і ўстаноўку электрычных сістэм.

Высокая адчувальнасць: RCBO STRO7LE-63 можа хутка выяўляць і адключаць ненармальныя і рэшткавыя токі ў ланцугу, забяспечваючы надзейную абарону.

Прастата ўсталёўкі і абслугоўвання: RCBO STRO7LE-63 звычайна модульныя для зручнасці ўстаноўкі і абслугоўвання.

Высокая бяспека: RCBO STRO7-40 строга пратэставаны і сертыфікаваны на высокую бяспеку і надзейнасць для забеспячэння бяспечнай працы электрычных сістэм.

Сцэнары прымянення ПДУ STRO7LE-63

STRO7LE-63 RCBO шырока выкарыстоўваюцца ў электрычных сістэмах у жылых, камерцыйных і прамысловых сектарах, асабліва ў тых, якія патрабуюць адначасовай абароны ад перагрузкі, кароткага замыкання і абароны ад уцечкі на зямлю. Звычайна яны ўсталёўваюцца ў размеркавальных скрынках, размеркавальных шчытах або шафах кіравання для абароны ланцугоў і абсталявання ад пашкоджанняў, выкліканых ненармальным токам і напругай, і для прадухілення паразы электрычным токам.
