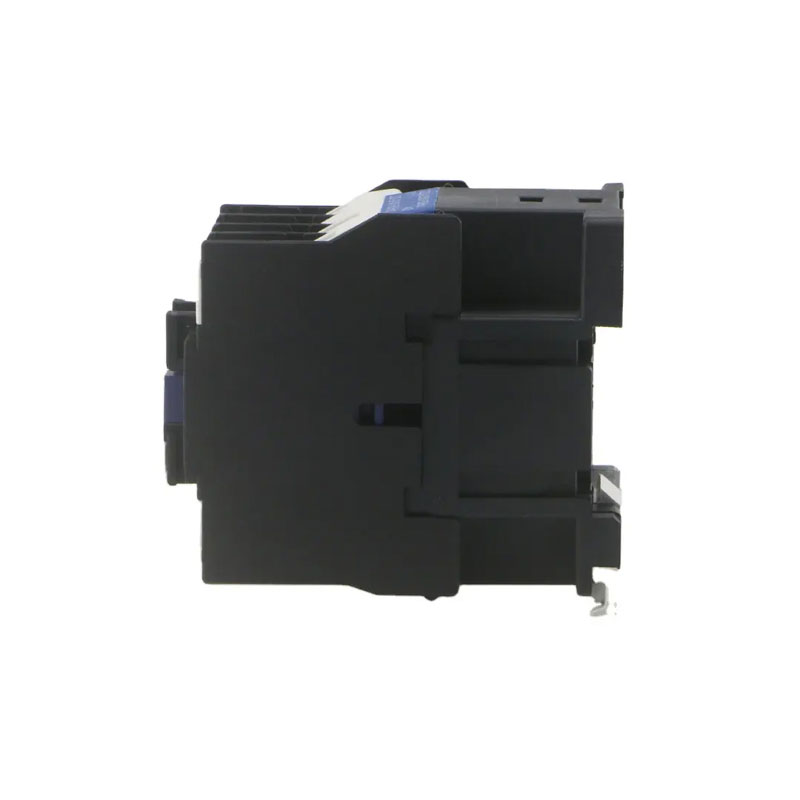

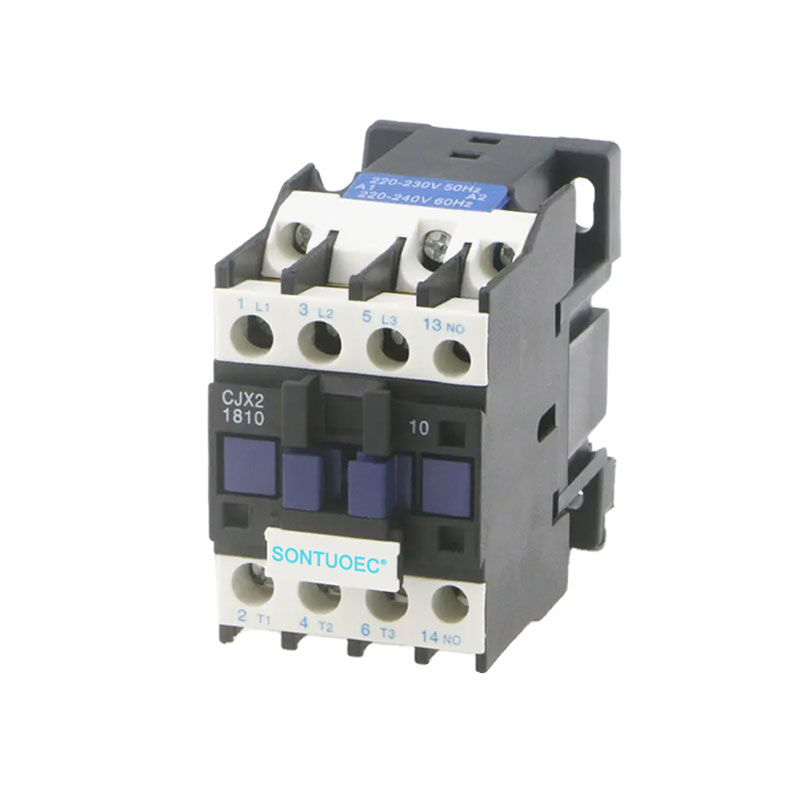

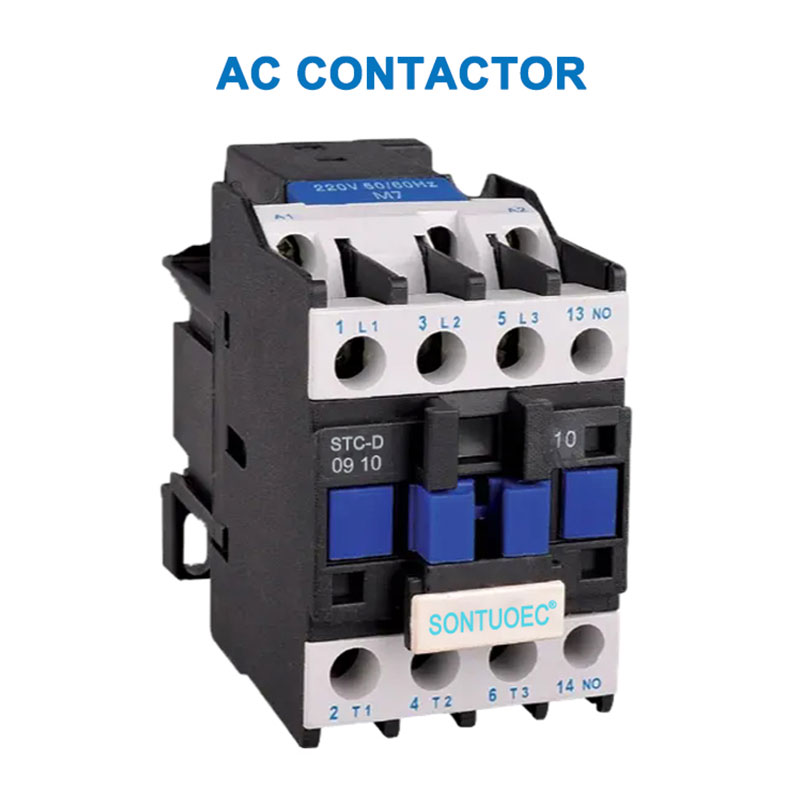

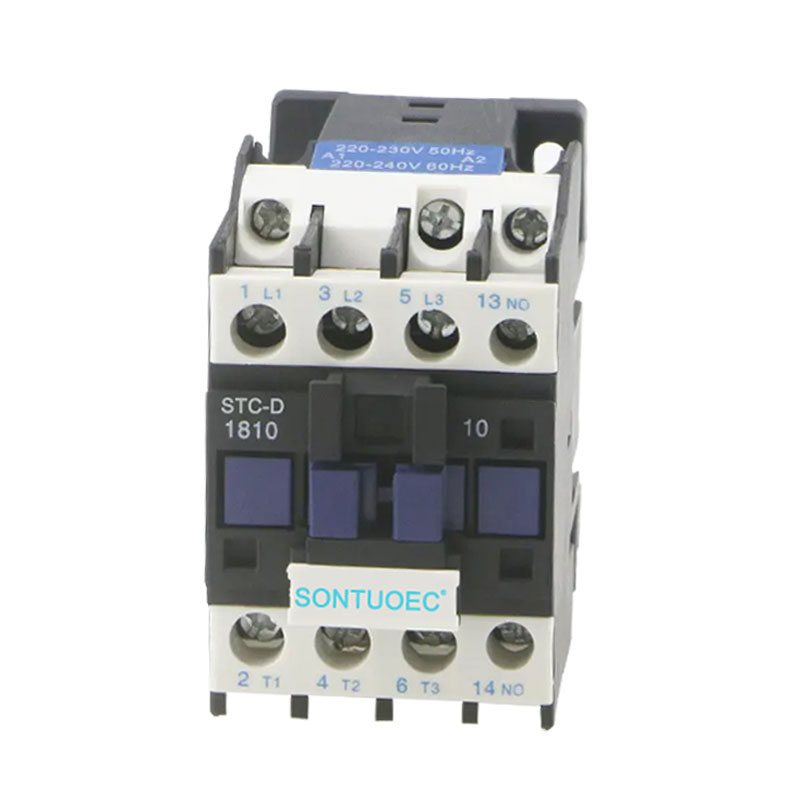

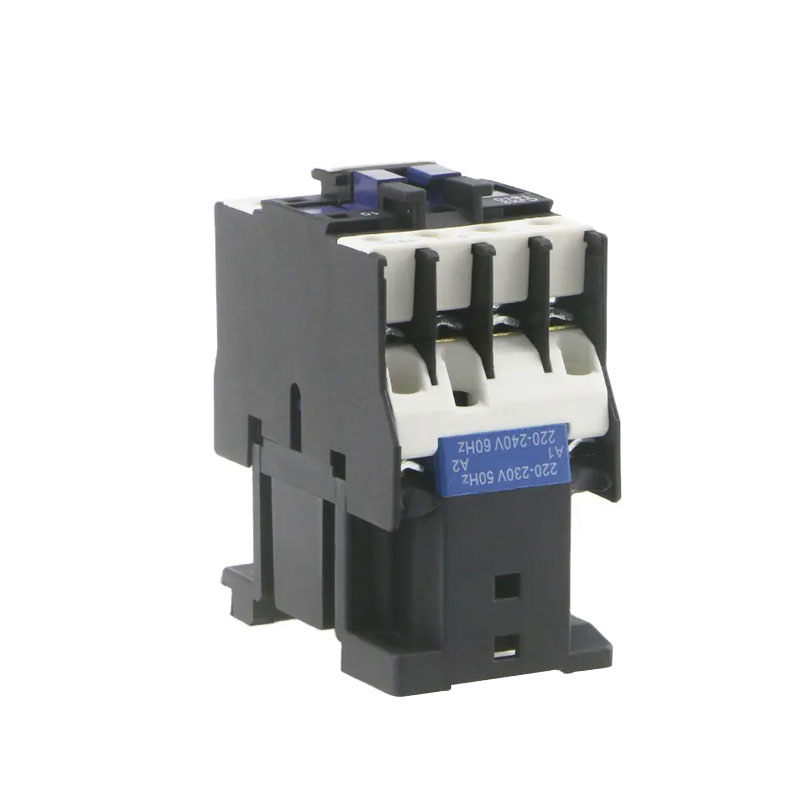

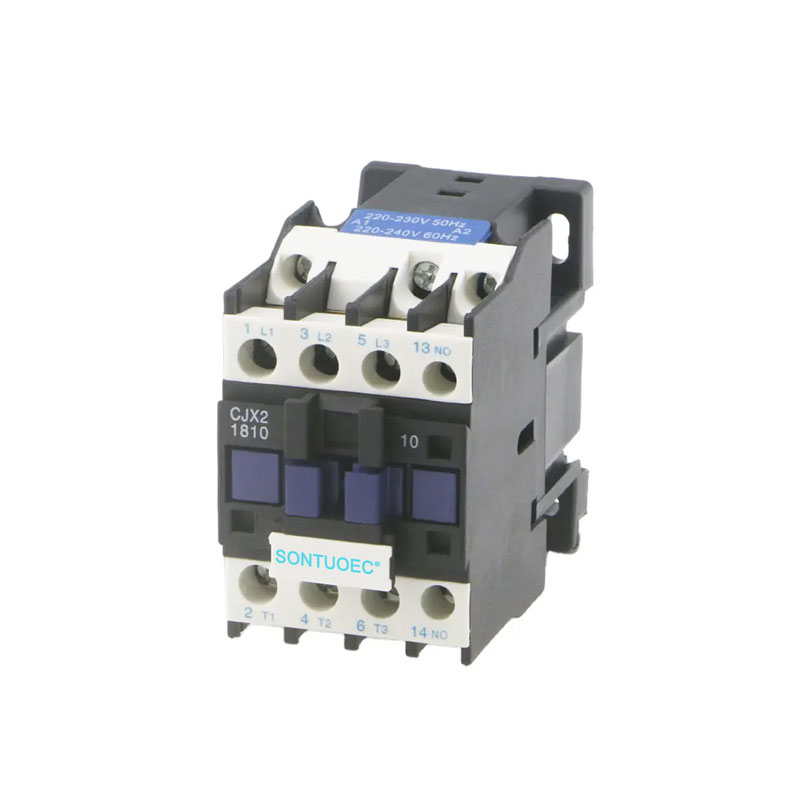

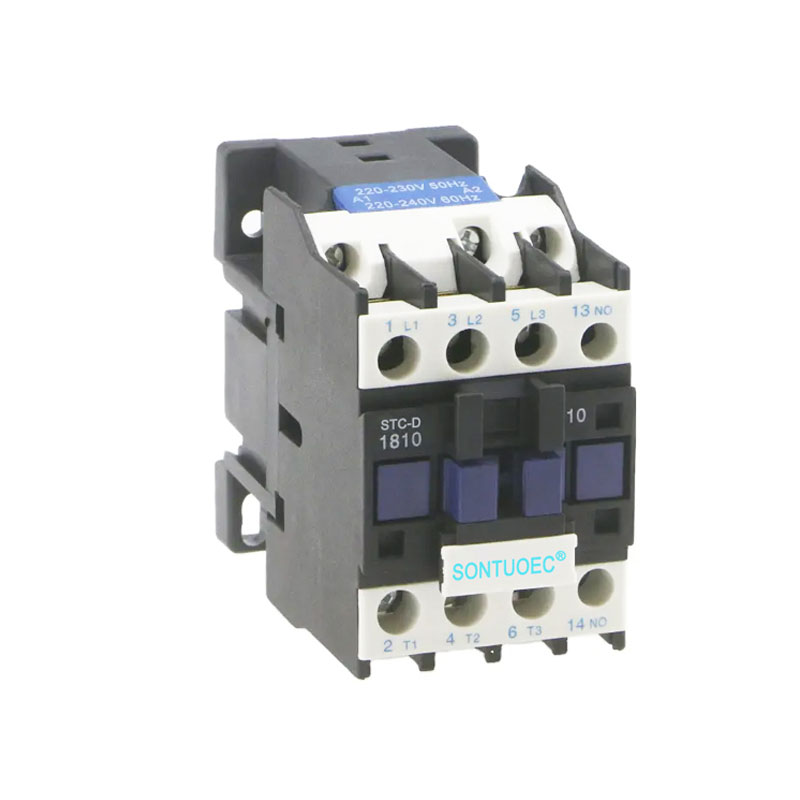

STC-D кантактар пераменнага току

Контактор пераменнага току STC-D - гэта электрычны кампанент, які выкарыстоўваецца для дыстанцыйнага кіравання і частага ўключэння і выключэння ланцугоў пераменнага току. Ён у асноўным выкарыстоўваецца для размыкання і кіравання ланцугамі ў электраэнергетычных сістэмах і для дыстанцыйнага кіравання рухавікамі, асвятленнем і іншымі электрычнымі нагрузкамі ў прамысловай аўтаматызацыі. Контактор пераменнага току (AC), то ёсць кантактар пераменнага току STC-D, з'яўляецца важным абсталяваннем электрычнага кіравання, якое гуляе незаменную ролю ў галіне электраэнергетычных сістэм і прамысловай аўтаматызацыі.

мадэль:STC-D

Адправіць запыт

Апісанне Прадукта

Тып		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Намінальны працоўны ток (А)	AC3	9	12	18	25	32	40	50	65	80	95
Намінальны працоўны ток (А)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартная магутнасць 3-фазнага рухавікі 50/60 Гц у катэгорыі AC-3	220/230В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 В	4	5.5	9	11	15	22	25	37	45	45
	500В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690В	5.5	7.5	10	15	18.5	30	33	37	45	55
Намінальны цеплавой ток (А)		20	20	32	40	50	60	80	80	125	125
Электрычны тэрмін службы	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электрычны тэрмін службы	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механічны тэрмін службы (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Колькасць кантактаў	3Р+НЕ					3P+NC+NO
Колькасць кантактаў	3P+NC					3P+NC+NO

Будова і прынцып працы

Структура: кантактар пераменнага току STC-D у асноўным складаецца з электрамагнітнай сістэмы (уключаючы жалезны стрыжань, катушку і кольца кароткага замыкання і г.д.), кантактнай сістэмы (уключаючы галоўны кантакт і дапаможны кантакт) і прылады дугагашэння.

Прынцып працы: калі шпулька кантактара пераменнага току STC-D знаходзіцца пад напругай, жалезны стрыжань стварае магнітнае поле, якое прыцягвае арматуру і прыводзіць у дзеянне кантакты, так што галоўныя і дапаможныя кантакты замыкаюцца або раз'ядноўваюцца, такім чынам кантралюючы ўключэнне і выключэнне ланцуга. Дугогасительная прылада выкарыстоўваецца для тушэння дугі пры раз'яднаных кантактах, каб абараніць кантакты ад пашкоджання.

STC-D AC Contactor

Віды і характарыстыка

1.Тыпы:

Контакторы пераменнага току STC-D могуць быць падзелены на розныя тыпы ў залежнасці ад іх выкарыстання і прадукцыйнасці, напрыклад, прамысловыя кантактары, будаўнічыя і бытавыя кантактары. Агульныя мадэлі ўключаюць серыю CJ (напрыклад, серыю CJX2, серыю CJ20, серыю CJT1), а таксама серыйныя прадукты ABB, Siemens, Schneider і іншых марак.

2.Асаблівасці:

Надзейная праца: кантактары пераменнага току STC-D маюць высокую надзейнасць і стабільнасць працы і могуць вытрымліваць вялікія токі і напружання.

Стабільная праца: яго кантактная сістэма зроблена з высакаякасных матэрыялаў з добрай электраправоднасцю і ўстойлівасцю да ізаляцыі пры высокіх тэмпературах.

Зручнае абслугоўванне: кантактары пераменнага току STC-D маюць кампактную структуру і простыя ва ўсталёўцы і абслугоўванні.

Сцэнары прымянення

Контакторы пераменнага току STC-D маюць шырокі спектр прымянення ў сістэмах харчавання, прамысловай аўтаматызацыі, будаўнічай і бытавой электрыцы. Напрыклад, у сістэме харчавання, ён можа быць выкарыстаны для кіравання пускам-стопам і рэверсам кірунку рухавіка; у прамысловай аўтаматызацыі, ён можа быць выкарыстаны для кіравання пускам і прыпынкам рознага электрычнага абсталявання на вытворчай лініі; у будаўніцтве і бытавой электрыцы яго можна выкарыстоўваць для кіравання ўключэннем і выключэннем абсталявання, напрыклад, асвятлення і кандыцыянавання паветра.
