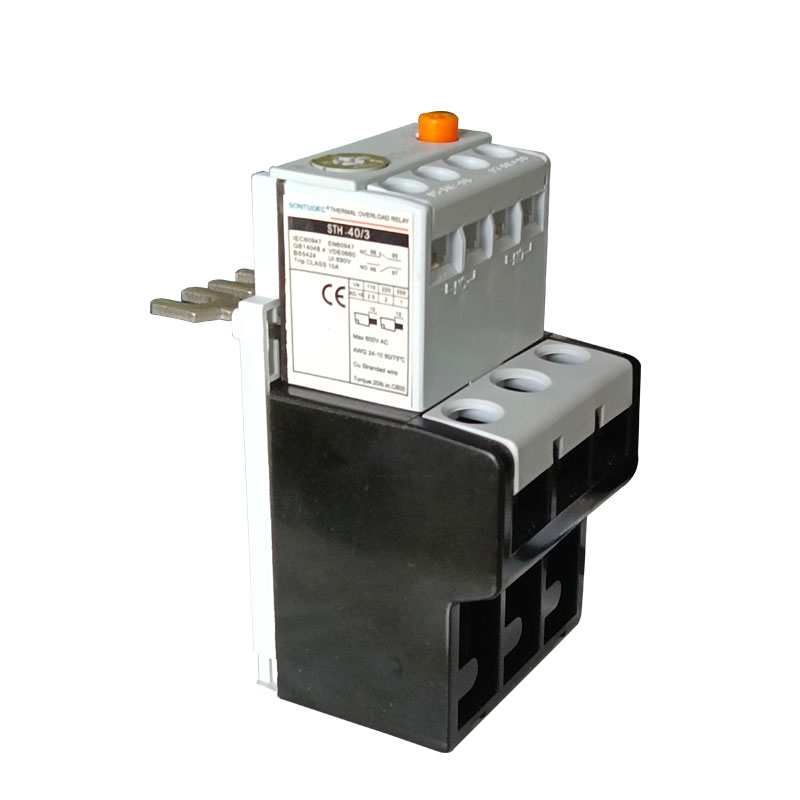

STH-40 серыі цеплавая перагрузка рэле

Рэле перагрузкі серыі STH-40 падыходзіць для ланцуга AC 50/60 Гц, намінальнага аператыўнага напружання да 660V. І гэта можа ўсвядоміць функцыю перагрузкі і абароны ад фазавага рухавіка для рухавіка пераменнага току. Гэты прадукт адпавядае стандарту GB14048.4, IEC60947-4-1.

мадэль:STH-40

Адправіць запыт

Апісанне Прадукта

Асноўны тэхнічны параметр:

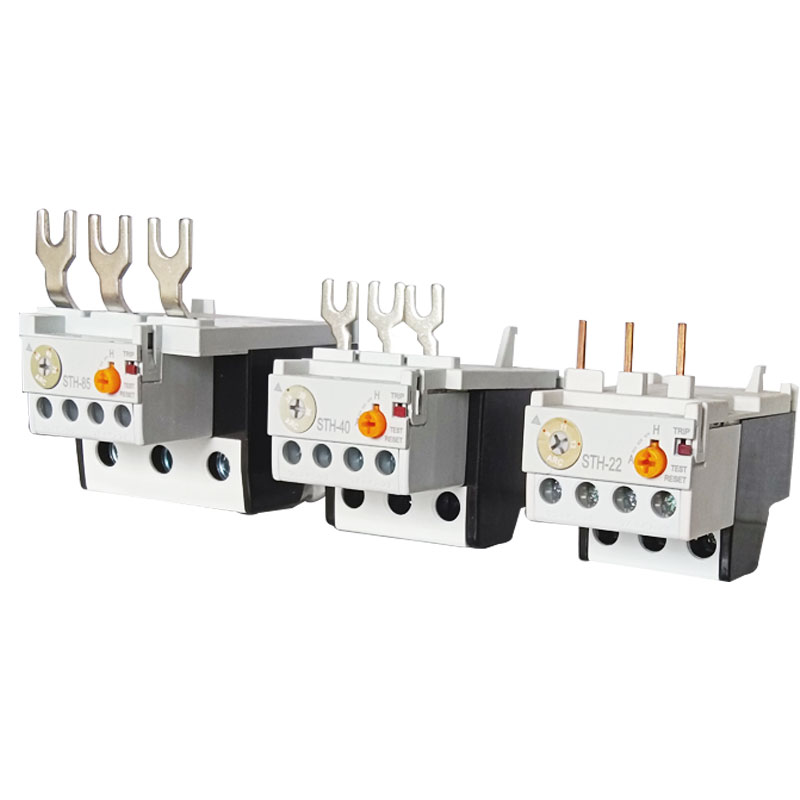

Мадэль	Бягучы	Падыходзіць для кантактары
STH-22/3	0,4-63а	GMC-9 ~ 22
STH-22/3	0,63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2,5-4а	GMC-9 ~ 22
STH-22/3	4-6а	GMC-9 ~ 22
STH-22/3	5-8а	GMC-9 ~ 22
STH-22/3	6-9а	GMC-9 ~ 22
STH-22/3	7-10а	GMC-12 ~ 22
STH-22/3	9-13а	GMC-12 ~ 22
STH-22/3	12-18а	GMC-18 ~ 22
STH-22/3	16-22а	GMC-22
STH-40/3	18-26а	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40

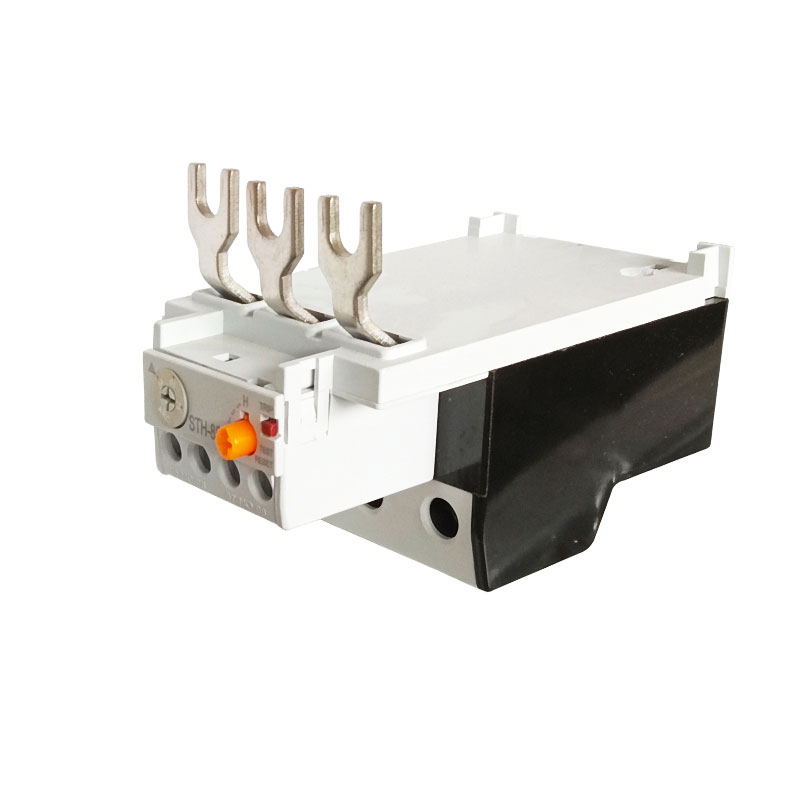

STH-85/3	34-50а	GMC-50 ~ 85
STH-85/3	45-65а	GMC-50 ~ 85
STH-85/3	54-75а	GMC-65 ~ 85
STH-85/3	63-85а	GMC-75 ~ 85

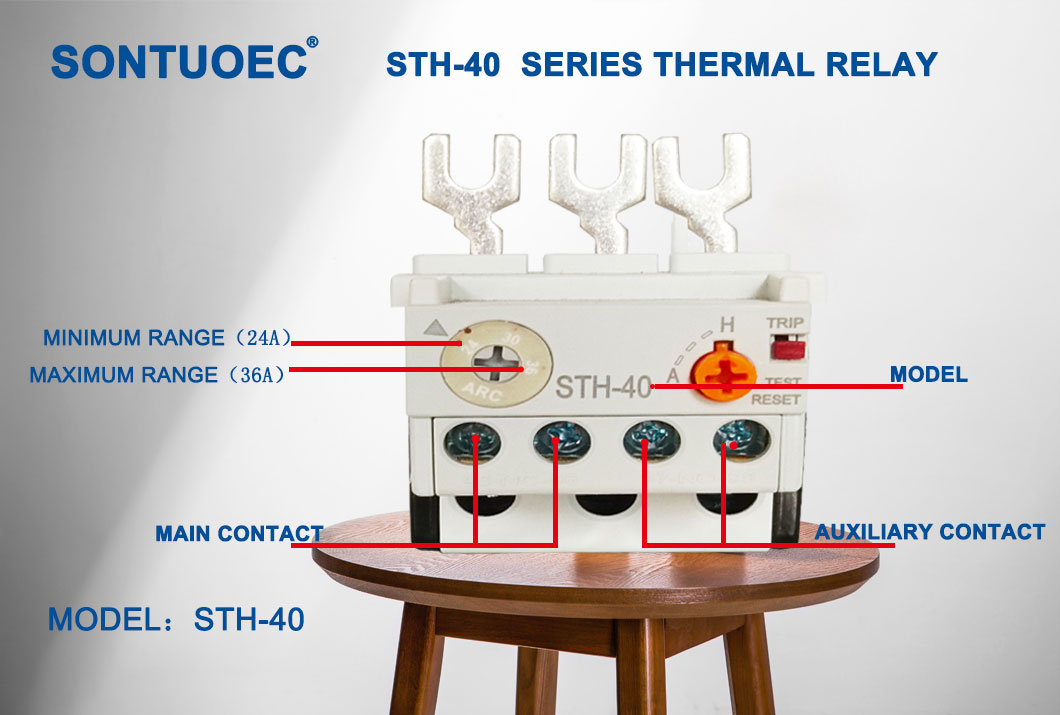

STH-40 Series Thermal Overload Relay

Асноўныя функцыі

Абарона рухавіка: Асноўная функцыя рэле цеплавой перагрузкі заключаецца ў прадухіленні пашкоджання рухавіка з -за перагрузкі. Калі рухавік перагружаны, рэле цеплавой перагрузкі адрэзаць блок харчавання своечасова, каб прадухіліць спальванне рухавіка з -за перагрэву.

Абарона ліній электраперадач: Акрамя абароны рухавіка, рэле цеплавой перагрузкі таксама можа абараніць лініі электраперадач. Калі рухавік перагружаны, яго ток будзе павялічвацца, што можа прывесці да перагрэву і плаўлення ліній электраперадач. Выяўленне змены току, рэле цеплавой перагрузкі вызначае, ці перагружана лінія электраперадачы, і пры неабходнасці адключаецца блок харчавання.

Палепшыць бяспеку сістэмы электраэнергіі: рэле цеплавой перагрузкі можа эфектыўна прадухіліць пашкоджанне рухальнай лініі і электраэнергіі, зніжаючы тым самым хуткасць адмоваў сістэмы харчавання і павышаючы бяспеку сістэмы харчавання.

Прынцып працы

Прынцып працы цеплавой перагрузкі ў асноўным грунтуецца на току цеплавога эфекту і ўласцівасці тэмпературнага зандзіравання біметала. Калі ў рухавіку адбываецца перагрузка, ток павялічваецца, што выклікае больш цяпла ў награвальным элеменце рэле цеплавой перагрузкі. Гэта цяпло пераносіцца ў біметал, які выгінаецца пры награванні, таму што ён выраблены з двух сплаваў з вялікімі адрозненнямі ў каэфіцыентах лінейнага пашырэння. Калі біметал выгінаецца ў пэўнай ступені, яна выкліча электрамагнітную шпульку пад напружанне, што, у сваю чаргу, прымусіць кантакты дзейнічаць і адрэзаць харчаванне рухавіка.

Сфера прымянення

Рэле цеплавой перагрузкі звычайна выкарыстоўваецца ў схемах з пераменным токам 50 Гц, намінальным напружаннем ізаляцыі 660 В і току 0,1 ~ 630А, і ў асноўным выкарыстоўваецца для перагрузкі і фазавага разрыву трохфазных рухавікоў пераменнага току. Ён таксама можа быць выкарыстаны для фарміравання стартара з адаптаваным кантактарам пераменнага току, каб забяспечыць усёабдымную абарону рухавіка.

Асаблівасці прадукту

Простая структура: Гэта рэле цеплавой перагрузкі звычайна прымае адносна просты канструкцыйны дызайн, што дазваляе лёгка ўсталяваць і выкарыстоўваць.

Поўнафункцыянальная: у дадатак да асноўнай функцыі абароны перагрузкі, ён таксама мае функцыі абароны фазавага разрыву і кампенсацыі тэмпературы.

Нізкі кошт: у параўнанні з іншымі прыладамі абароны рухальнай абароны, кошт рэле цеплавой перагрузкі адносна нізкая, што зніжае кошт пакупкі карыстальнікаў.

Стабільная праца: паколькі яна прымае біметал як адчувальны элемент, яе працаздольнасць стабільная і надзейная.

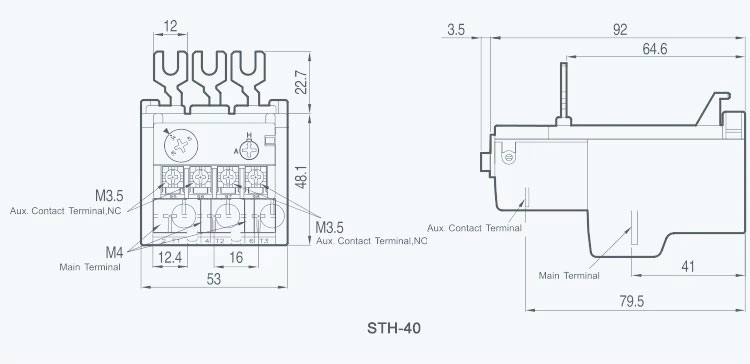

STH-40 Series Thermal Overload Relay
