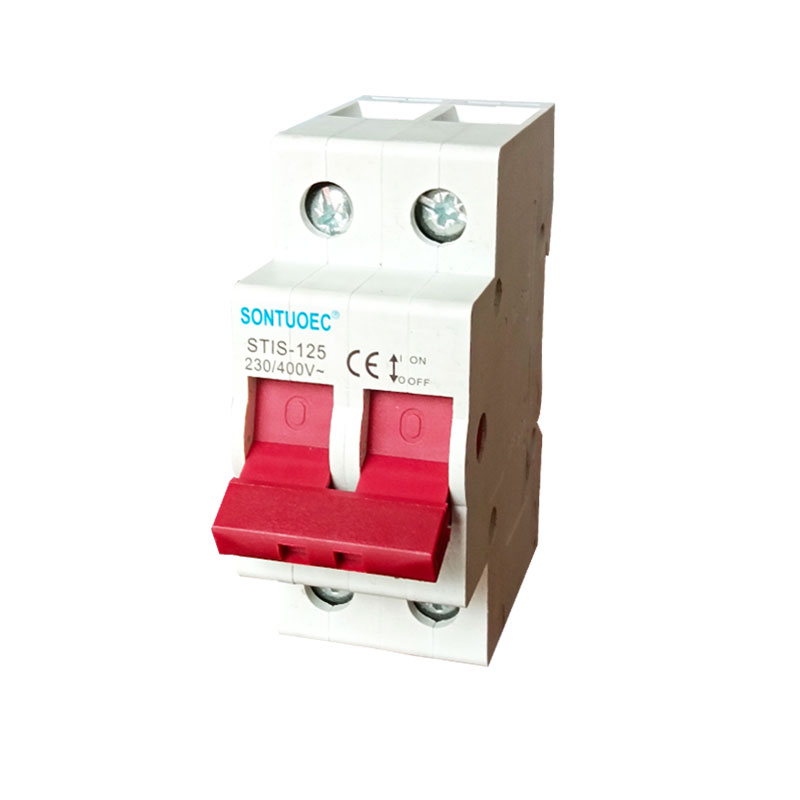

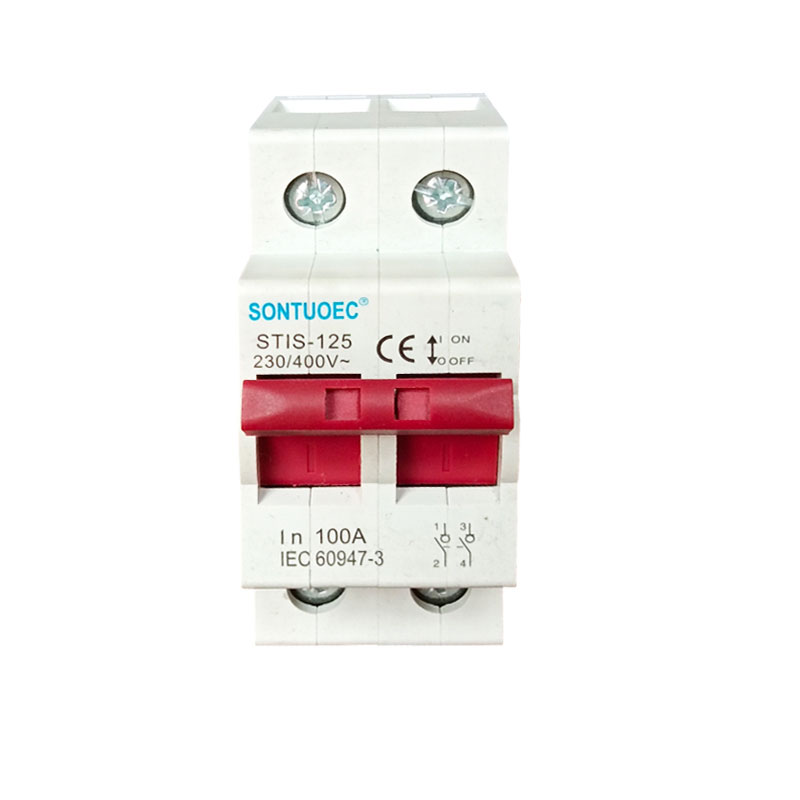

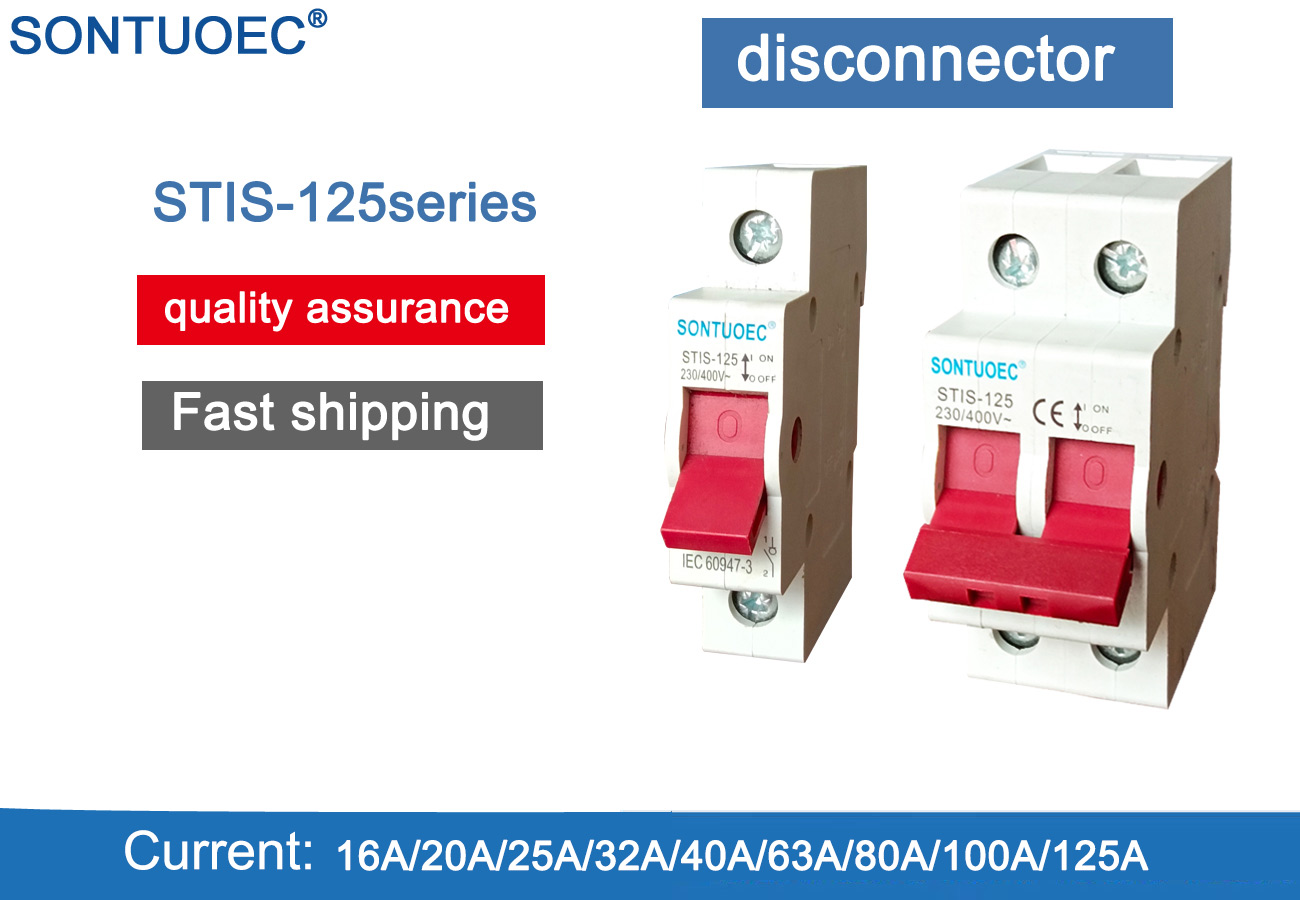

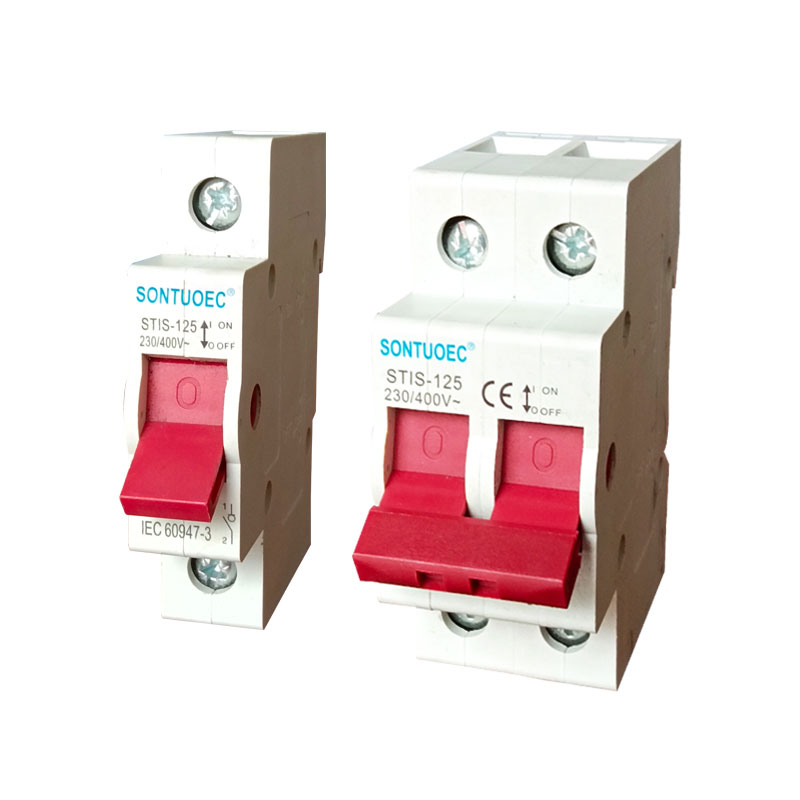

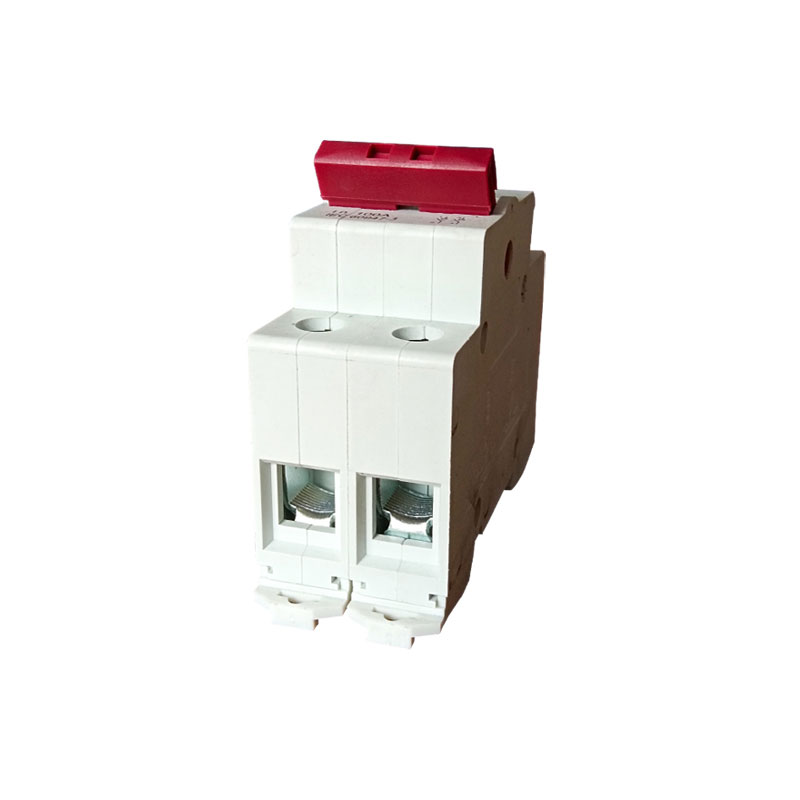

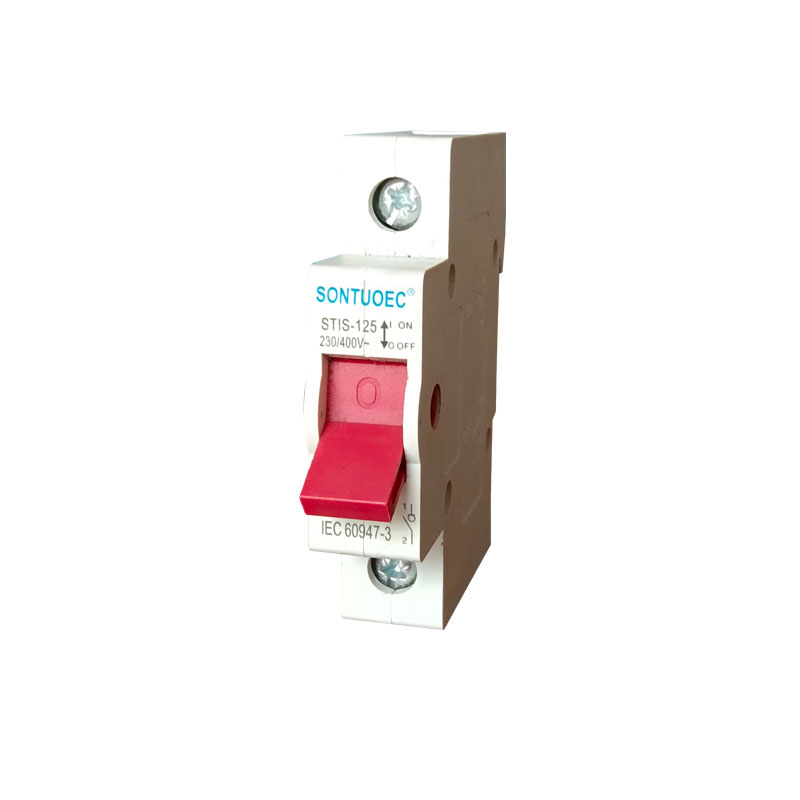

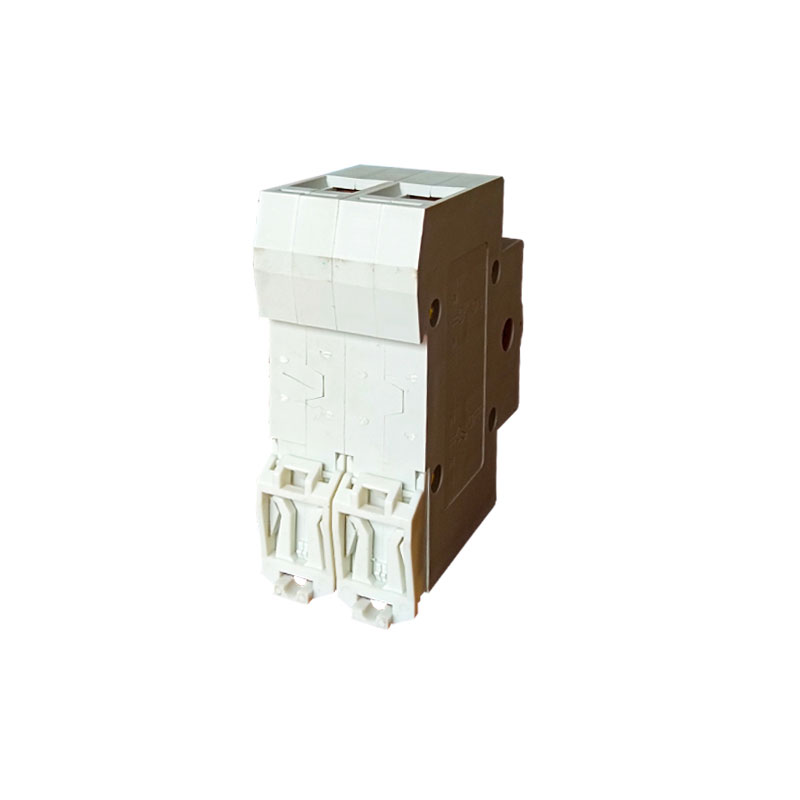

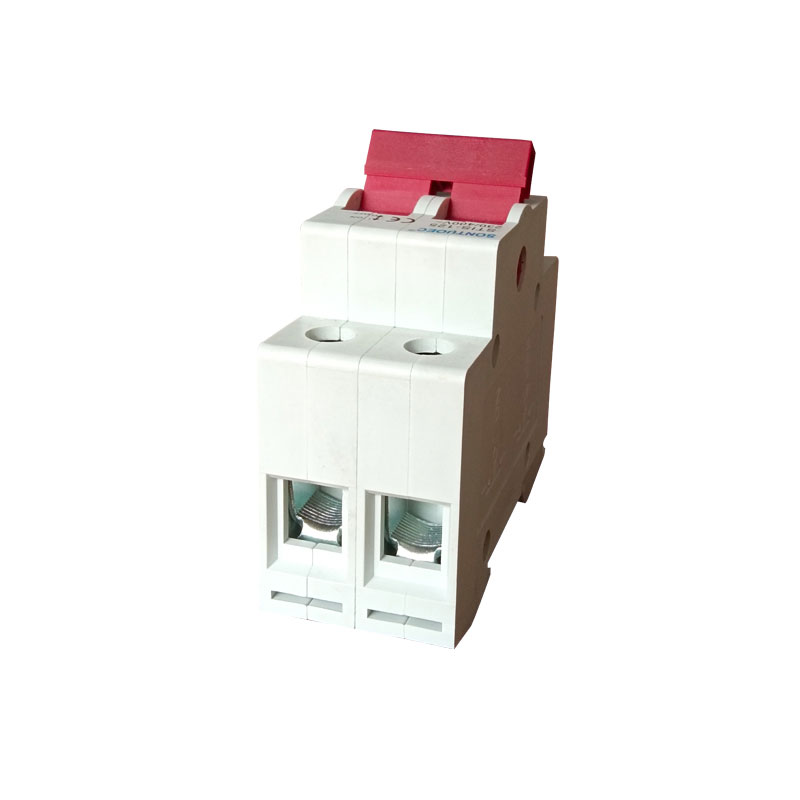

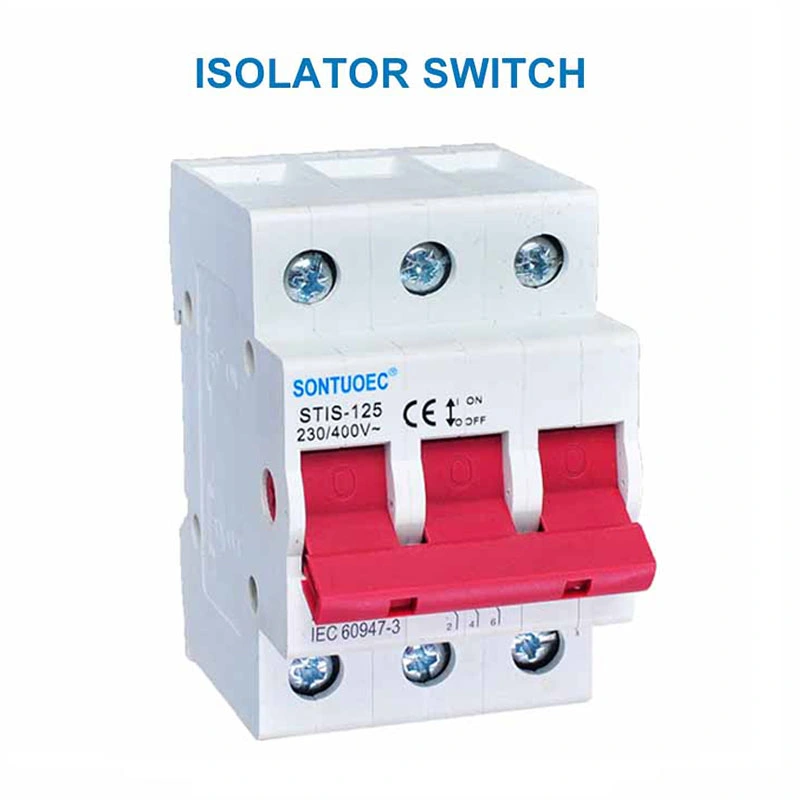

Выключальнік ізалятара STIS-125

Выключальнік ізалятара STIS-125-гэта спецыяльна распрацаваныя перамыкачы, якія выкарыстоўваюцца для ізаляцыі, секцыі або злучэння схем у электрычных сістэмах. Звычайна ён не мае магчымасці разбіваць токі нагрузкі, але можа спакойна падзяліць і закрываць ланцугі, дзе няма нагрузкі ці вельмі мала. Асноўная функцыя перамыкача адключэння заключаецца ў забеспячэнні бачнай кропкі адключэння, каб гарантаваць, што электрычнае абсталяванне можна бяспечна звярнуцца да персаналу, калі ён абслугоўваецца альбо аглядаецца.

мадэль:STIS-125

Адправіць запыт

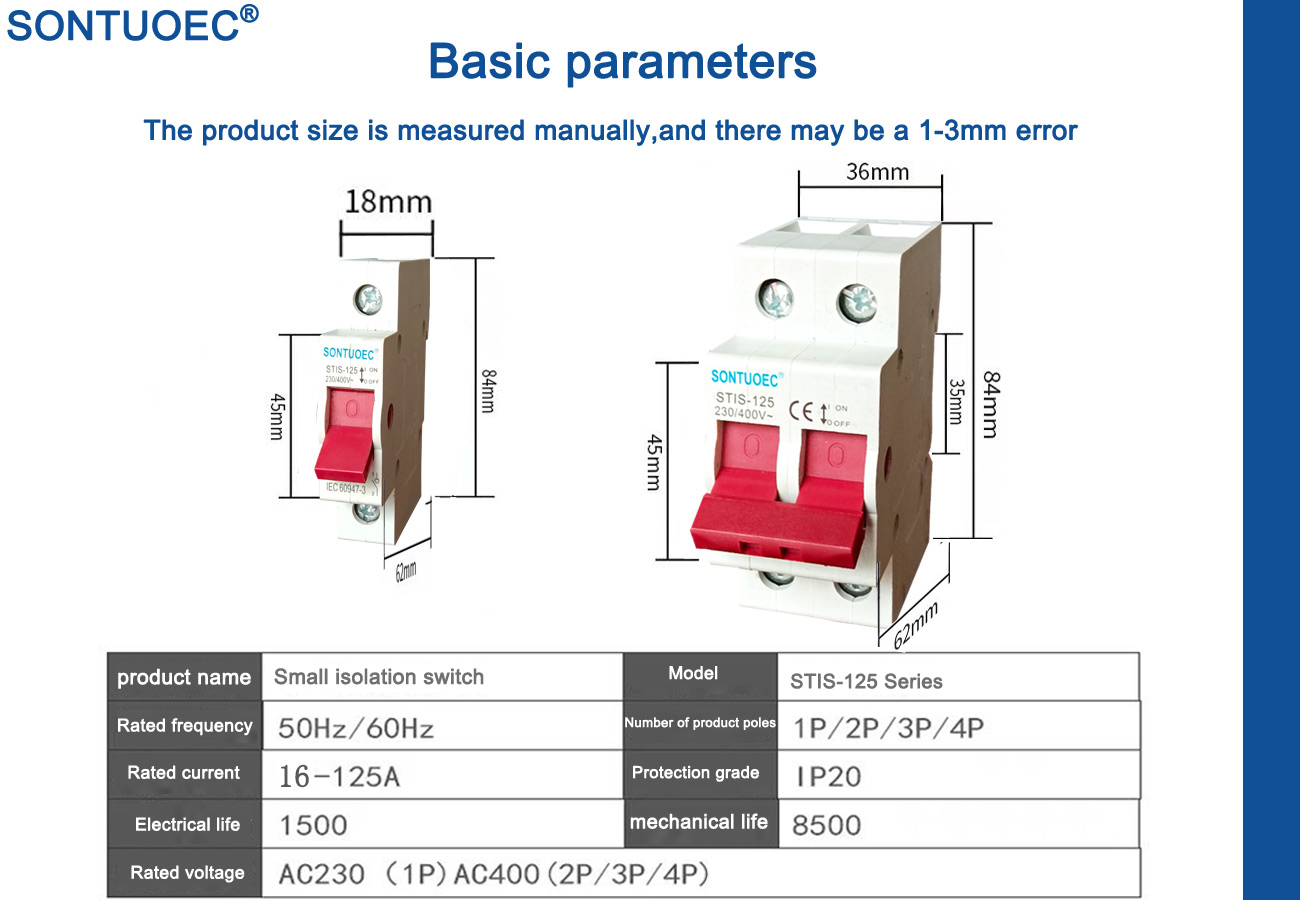

Апісанне Прадукта

Назва прадукту	Выключальнік ізалятара STIS-125
Полюс	1p 2p 3p 4p
Намінаць Бягучы	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Намінаць Напружанне	1P: AC230V 2p, 3p.4p: AC400V
Ізаляцыя напружання Карыстацкі інтэрфейс	690V
Намінаць Імпульс вытрымлівае напружанне (1,2/50) UIMP	6kV
Ацэнка кароткі Схема вытрымлівае бягучы ICW	12LE/1S
Ацэнка кароткі ІСМ МКМ	20LE/0,1S
Ацэнка вырабу і прабіванне магутнасці	3ie, 1.05ue, cosφ = 0,8
Выкарыстоўвайце катэгорыю	AC-21B, AC-22A
Электрычны Жыццё	1500
Механічны Жыццё	8500
Забруджванне Градус	3
Хаванне Тэмпература	-35ºC ~ +70ºC
Устаноўка вышыня	<2000 м
Максімум ёмістасць праводкі (нм²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Максімум Абмежаваць крутоўны момант	2,0 (20а ~ 63а) 3,5 (80a ~ 125a)

Структура і асаблівасці

1.structure:

Выключальнік ізалятара STIS-125 даступны ў розных канфігурацыях, але звычайна ўключае ў сябе фіксаваны кантакт і рухомы кантакт. Пры дапамозе механізму працы (напрыклад, ручка, рухавік і г.д.), кантакт можа быць перанесены на адкрыццё або закрыць ланцуг.

2.FEATURES:

Высокія ізаляцыйныя ўласцівасці: такія кампаненты, як кантакты, ізалятары і корпусы адключаных выключальнікаў, звычайна вырабляюцца з высокаізаляцыйных матэрыялаў, каб гарантаваць, што ўстойлівасць ізаляцыі паміж ланцугом і зямлёй досыць высокая ў адключаным стане.

Відавочная кропка адключэння: Калі выключальнік ізалятара серыі STIS-125 знаходзіцца ў адключаным стане, разрыў паміж яго кантактамі досыць вялікі, каб забяспечыць відавочную кропку адключэння, што дазваляе супрацоўнікам лёгка распазнаць стан ланцуга.

Прастата працы: серыі Разбуральнікі звычайна распрацаваны з простым у эксплуатацыйным механізме, які дазваляе персаналу адкрыць або з лёгкасцю зачыняць ланцуг.

STIS-125 Isolator Switch

Сцэнарыі прыкладанняў

Дэканструкцыі серыі шырока выкарыстоўваюцца ў розных электрычных сістэмах, у тым ліку, але не абмяжоўваючыся імі: Сістэма: У электрастанцыях, падстанцыях і іншых сістэмах электраэнергіі серыі разключальнікі выкарыстоўваюцца для ізаляцыі, сегмента або падключэння высокіх напружанняў. Будынкі і іншыя будаўнічыя сістэмы, серыя перамыкачоў, звычайна ўсталёўваюцца ў поле размеркавання, які выкарыстоўваецца для кіравання выключаным ланцугом.

Меры засцярогі для выбару і выкарыстання

1.Selection:

Пры выбары выключальніка ізалятара серыі STIS-125 вам трэба разгледзець намінальнае напружанне і намінальны ток схемы, асяроддзе выкарыстання (напрыклад, у памяшканні, на адкрытым паветры, выбуху і г.д.), а таксама рэжым працы (напрыклад, ручной, матарызаванай і г.д.) і іншых фактараў.

2. Запасы для выкарыстання:

Перад тым, як працаваць з адключэннем выключальніка, пераканайцеся, што схему адключаны альбо ў стане без нагрузкі.

Падчас працы назірайце за адпаведнымі правіламі электрычнай бяспекі і аперацыйным працэдурам.

Рэгулярна правярайце і падтрымлівайце адключэнне выключальніка, каб забяспечыць яго нармальную працу і бяспеку.
