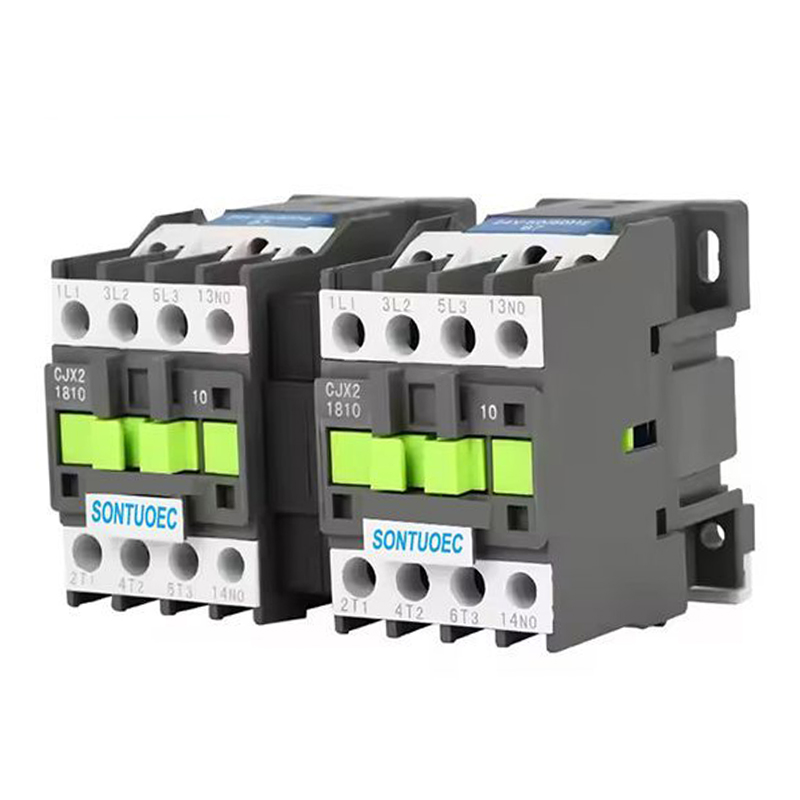

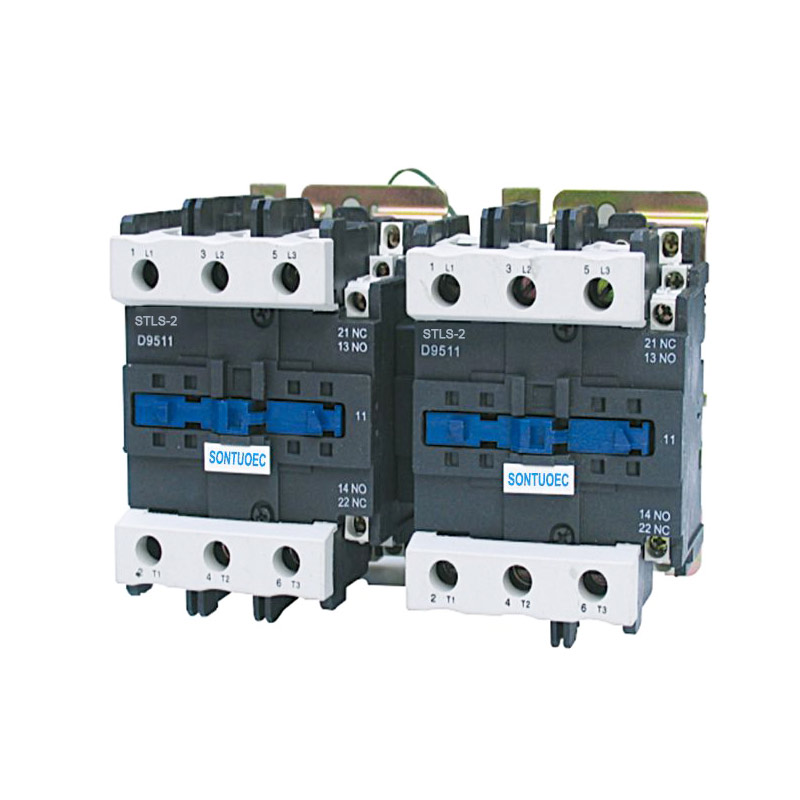

Механічны кантактар блакіроўкі серыі Stls-2(Cjx2).

Механічны кантактар блакіроўкі серыі Stls-2(Cjx2) падыходзіць для выкарыстання ў ланцугах да намінальнага напружання 660 В пераменнага току 50 Гц, току 620 А, для пераўтваральнага кіравання рухавіком. Гэта механічная блакіроўка забяспечвае пераключэнне кантактаў двух пераўтваральных кантактараў. Ён адпавядае стандартам IEC60947-4-1.

мадэль:STLS-2(CJX2)

Адправіць запыт

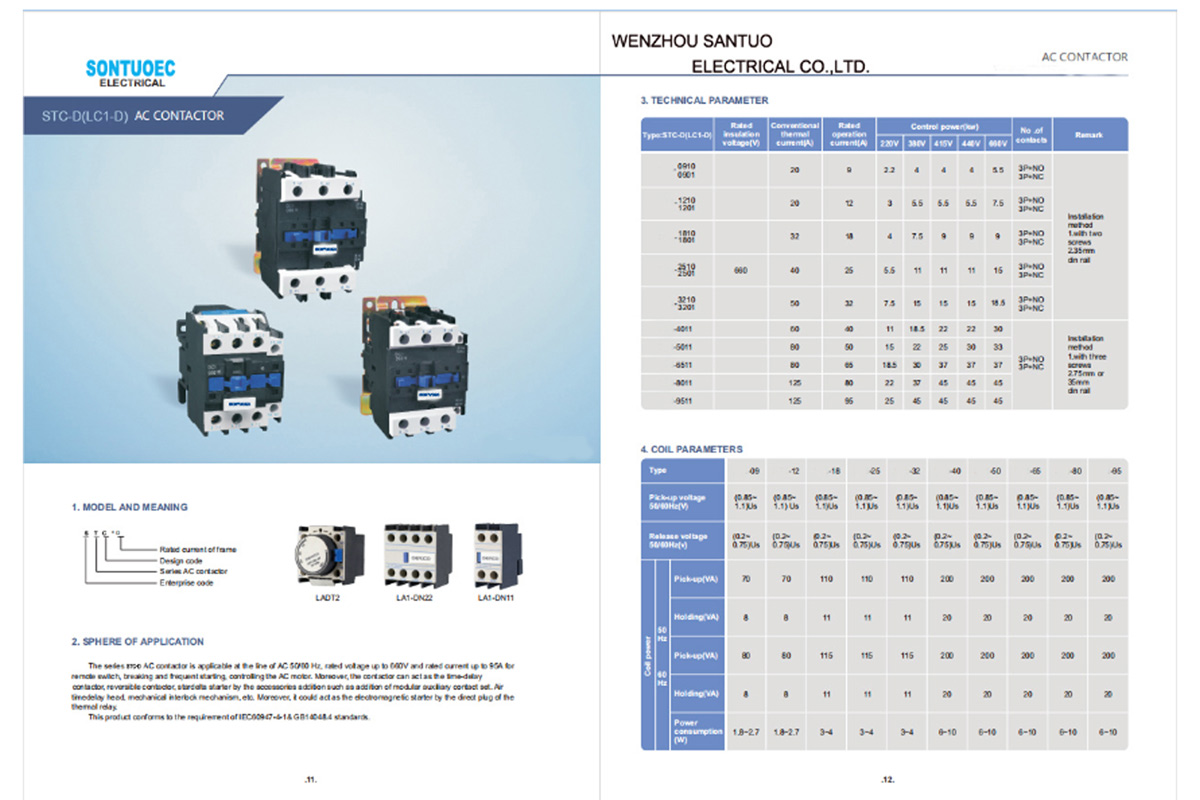

Апісанне Прадукта

Тып		СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2
		9	12	18	25	32	40	50	63	80	95
									60
Намінальнае напружанне ізаляцыі		660	660	660	660	660	660	660	660	660	660
звычайны цеплавой		20	24	32	40	50	60	75	80	110	125
ток		20	24	32	40	50	60	75	80	110	125
Намінальны аператыўны		9	12	16	25	32	40	50	63	80	95
ток		9	12	16	25	32	40	50	63	80	95
кантраляваны	220В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
магутнасць (кВт)	380В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 В	4	5.5	9	11	15	22	35	37	45	45
	440В	4	5.5	9	11	15	22	30	37	45	45
	660В	5.5	7.5	10	15	18.5	30	33	37	45	45
Заўвага		Ўстаноўка					Ўстаноўка
		рэле можна выкарыстоўваць два шрубы					рэле можа тры
		а таксама выкарыстоўваць 35 мм					шрубы, а таксама выкарыстоўваць
		мантажная рэйка					Ўстаноўка 75 мм або 35 мм
							чыгуначны

Будова і характарыстыка

Структура:

3P кантактар пераменнага току звычайна складаецца з электрамагнітнай сістэмы (уключаючы катушку, стрыжань і г.д.), кантактнай сістэмы (уключаючы асноўны кантакт і дапаможны кантакт), дугогасительной прылады і абалонкі і іншых частак. Сярод іх асноўны кантакт выкарыстоўваецца для перадачы моцнага току, а дапаможны кантакт выкарыстоўваецца для рэалізацыі перадачы і зваротнай сувязі сігналаў кіравання.

Асаблівасці:

З трыма незалежнымі кантактамі ён можа кіраваць трохфазнай сілай і адной нулявой лініяй адначасова.

Кантактная сістэма выканана з высакаякасных матэрыялаў з добрай праводнасцю і зносаўстойлівасцю.

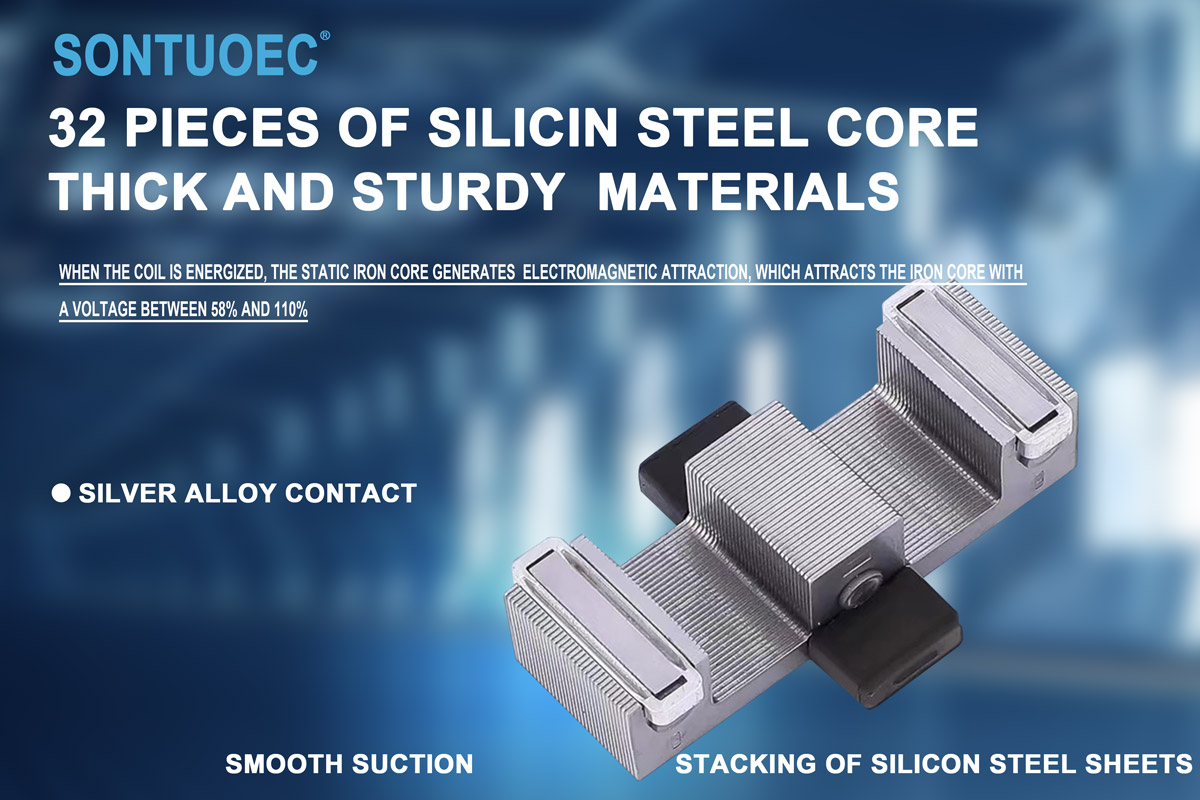

Электрамагнітная сістэма мае дастатковую сілу ўсмоктвання для надзейнага зачаплення і вызвалення кантактаў.

Прылада для тушэння дугі можа эфектыўна тушыць дугу, якая ўтвараецца пры раз'яднанні кантактаў, абараняючы кантакты ад пашкоджання.

Механічны кантактар блакіроўкі серыі Stls-2(Cjx2) падыходзіць для выкарыстання ў ланцугах з намінальным напружаннем да 660 В пераменнага току 50 Гц або 60 Гц, намінальным токам да 95 А, для ўключэння і адключэння, частага запуску і кіравання рухавіком пераменнага току. У спалучэнні з блокам дапаможных кантактаў, таймерам затрымкі і прыладай блакіроўкі машыны і г. д. ён становіцца кантактарам затрымкі, механічным кантактарам блакіроўкі, пускальнікам з зоркі на трохкутнік. З цеплавым рэле ён аб'яднаны ў электрамагнітны пускальнік. Контактор вырабляецца ў адпаведнасці з IEC 60947-1.

Прынцып дзеяння

Калі шпулька 3P контактора пераменнага току знаходзіцца пад напругай, жалезны стрыжань стварае магнетызм і прыцягвае кантактную сістэму да замыкання, злучаючы такім чынам трохфазную крыніцу харчавання і нулявы провад. Пры абясточэнні шпулькі стрыжань губляе магнетызм і пад дзеяннем спружыны раз'ядноўваецца кантактная сістэма, адключаючы тым самым трохфазнае харчаванне ад нулявой лініі. Такім чынам, кантактар пераменнага току 3P можа рэалізаваць дыстанцыйнае кіраванне электрычнымі нагрузкамі.

Сцэнары прымянення

3P контактор пераменнага току шырока выкарыстоўваецца ў розных энергасістэмах, якія павінны кантраляваць трохфазную сетку і адну нулявую лінію адначасова, напрыклад:

Поле прамысловай аўтаматызацыі: выкарыстоўваецца для кіравання запускам, прыпынкам і рэверсам рухавіка.

Сістэма харчавання: выкарыстоўваецца для рэалізацыі дыстанцыйнага кіравання і абароны сістэмы харчавання.

Аўтаматызацыя будынкаў: выкарыстоўваецца для кіравання запускам і спыненнем асвятлення, кандыцыянавання паветра і іншага абсталявання.
