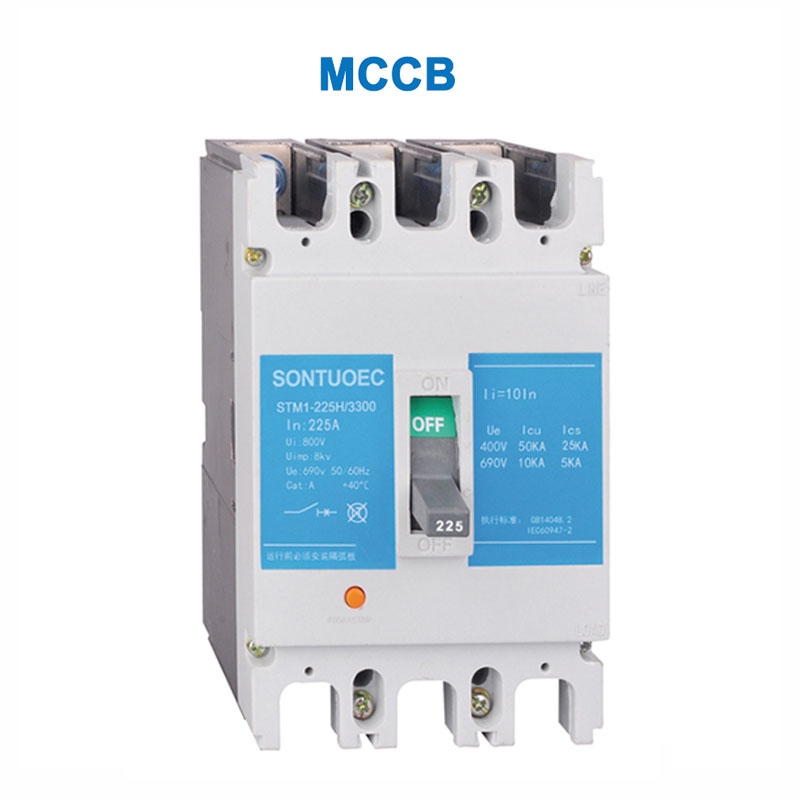

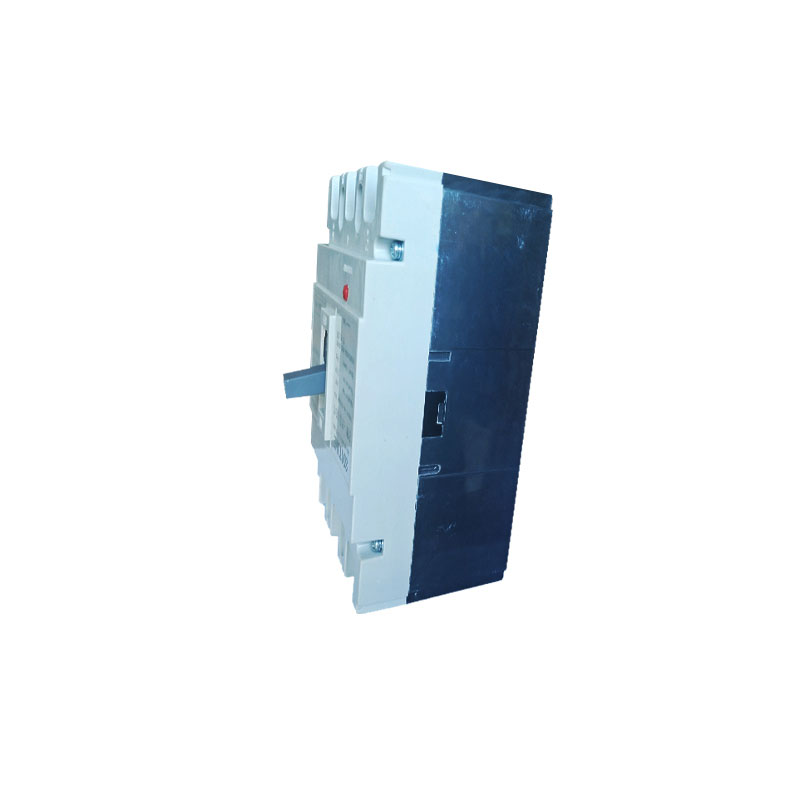

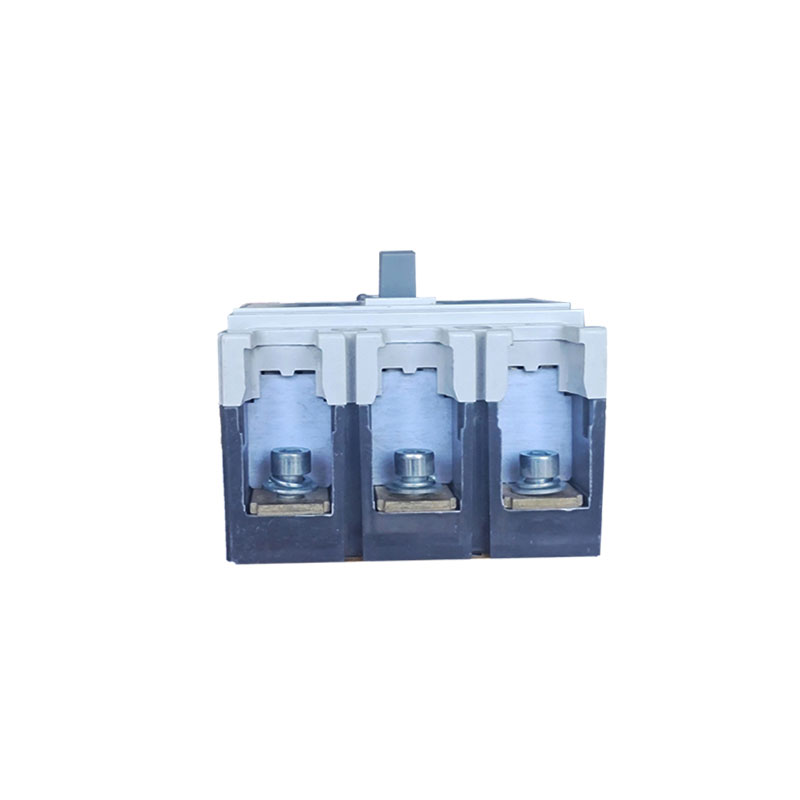

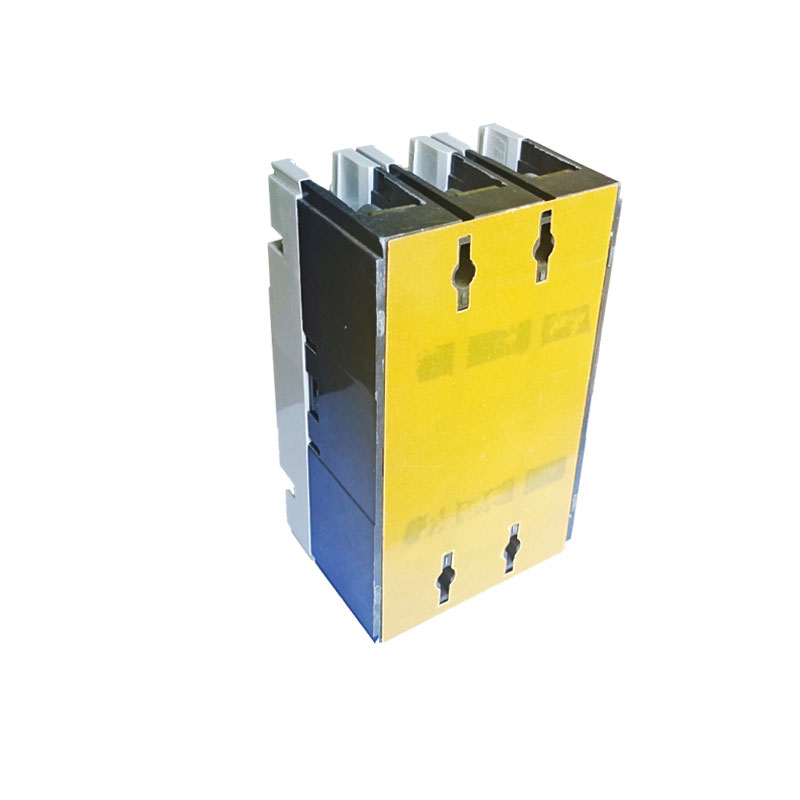

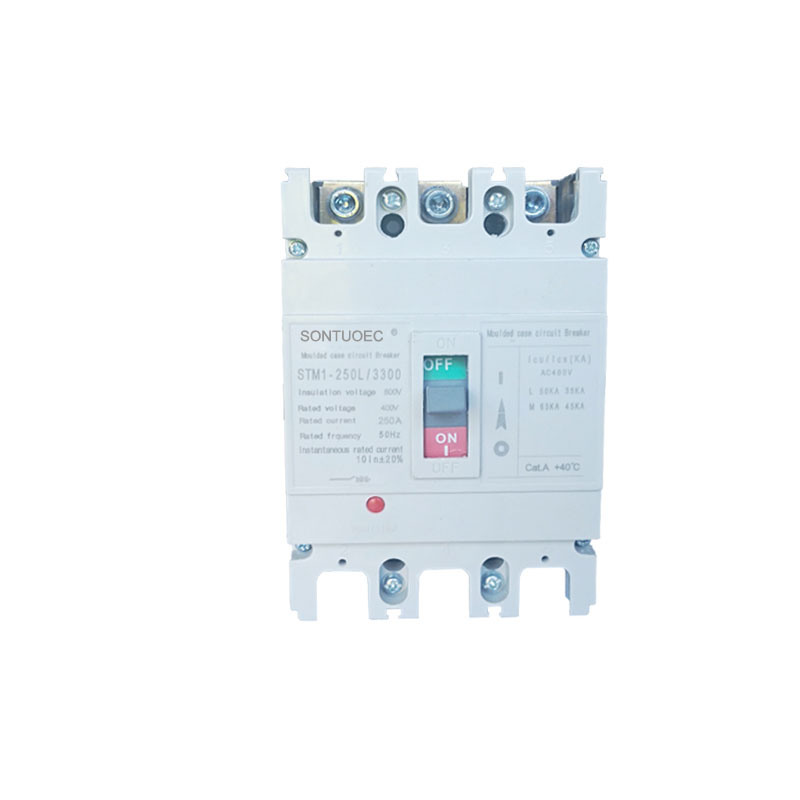

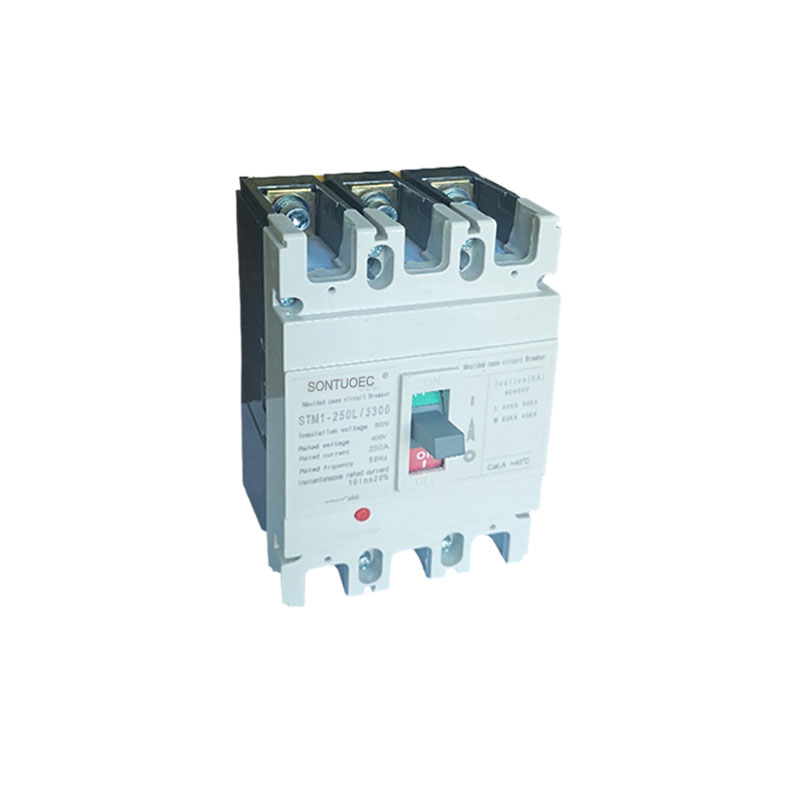

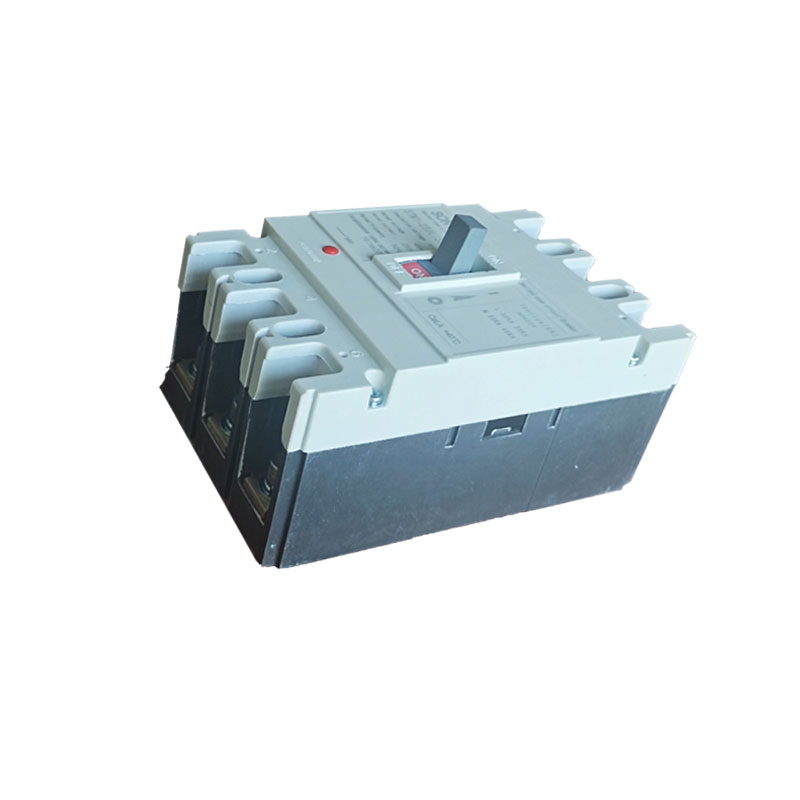

STM1 выключаны выключальнікі корпуса

STM1 выключаны выключальнікі корпуса, MCCB, поўная назва - выключальнік корпуса. Гэта электрычная прылада бяспекі з перагрузкай, абаронай ад кароткага замыкання і недастатковай колькасці, які шырока выкарыстоўваецца ў сістэмах размеркавання электраэнергіі ў прамысловых, камерцыйных і жылых раёнах. Выключаныя выключальнікі Case Case-важнае прылада электрычнай бяспекі з такімі функцыямі, як перагрузка, кароткае залічэнне і абарона ад аздаблення. Разумеючы яго прынцып працы, характарыстыкі, сцэнарыі прымянення, а таксама метады выбару і ўстаноўкі, вы можаце лепш выкарыстоўваць і падтрымліваць выключальнікі схемных схем STM1, каб забяспечыць бяспечную працу электрычных сістэм.

мадэль:STM1-250

Адправіць запыт

Апісанне Прадукта

Спецыфікацыі

Тып	Кадравы ток (LNM)	Ацэнка току (а)	Ацэнка працоўнага напружання (V)	Намінальнае напружанне ізаляцыі	Ацэнка абмежавання кароткага замыкання, які парушае абітнасць KA 400V	Ацэнка опирования здольнасці выключальніка кароткага замыкання KA 400V	Агульныя памеры			Мантаж памеры

							L	W 3p/4p	H	A	B	4-Ці
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500 У	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 м					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500 У	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 H					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200 225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400 500 630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630 700 800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Асноўныя функцыі выключальнікаў, якія выліваюцца на штрафных выпадках

Абарона ад перагрузкі: Калі ток у ланцугу перавышае намінальнае значэнне выключальнікаў, якія выключаюцца ў схеме STM1, ён аўтаматычна адключыць ланцуг на працягу пэўнага перыяду часу, каб прадухіліць перагрэў ланцуга і абсталявання, што пазбегнуць агню і пашкоджанняў.

Абарона кароткага замыкання: Калі ў ланцугу адбываецца кароткае замыканне, выключальнікі, выключаныя ў схеме, хутка адрэжуць ланцуг, каб прадухіліць ток кароткага замыкання, які прыносіць сур'ёзны ўрон ланцугу і абсталяванню.

Абарона недастатковай працы (некаторыя выключальнікі, якія выключаны, маюць гэтую функцыю STM1): калі напружанне харчавання зніжаецца да пэўнага ўзроўню, выключальнікі STM1 выключаюць выключальнікі корпуса, каб пазбегнуць пашкоджання абсталявання або збояў у збоі з -за працы пры нізкім напружанні.

STM1 Molded Case Circuit Breakers

Прынцып эксплуатацыі выключальнікаў Case Case Ship Case

Схема выключальнікаў, якія выліваюцца STM1, утрымліваюць унутраную цеплавую магнітную або электронны дэтэктар для выяўлення змяненняў току і напружання ў ланцугу. Калі ток або напружанне ненармальнае, нападнік запускае механізм адключэння выключальнікаў, якія выключаны, у выніку чаго ён хутка адрэзаў ланцуг.

1. ТЭРМАЛЬНЫ МАГНІЧНЫ ТРЫПІ: Ён выкарыстоўвае цяпло, якое ўтвараецца, калі ток праходзіць праз правадыра, каб выклікаць паездку. Калі ток занадта высокі, праваднік награваецца, у выніку чаго біметал унутры цеплавога магнітнага нападніка выгінаецца, тым самым выклікаючы механізм адключэння.

2. Electronic Striker: ён выкарыстоўвае электронныя кампаненты для выяўлення змяненняў у току і напружанні і кантралюе дзеянне механізму адключэння. Калі выяўлена анамальнасць, электронны нападнік адпраўляе сігнал механізму спатыкнення, каб адрэзаць ланцуг.

Асаблівасці STM1 выключаных выключальнікаў корпуса

Высокая ёмістасць: STM1 выключаны замыканні, якія маюць высокую магутнасць для разрыву кароткага замыкання, што можа хутка адрэзаць ланцуг, калі адбываецца кароткае замыканне і абараняе бяспеку ланцуга і абсталявання.

Шматразовыя функцыі абароны: У дадатак да асноўных функцый абароны ад кароткага замыкання, некаторыя выключальнікі, выключаныя ў схемах STM1, таксама маюць дадатковыя функцыі, такія як абарона ад недастатковага перанапружання і абарона ад няспраўнасцей зямлі.

Лёгкая ўстаноўка і абслугоўванне: STM1 выключаныя выключальнікі корпуса звычайна прымаюць модулярызаваны дызайн, які лёгка ўсталяваць і падтрымліваць, і падыходзіць для розных сістэм размеркавання электраэнергіі.

Высокая надзейнасць: STM1 выключаныя выключальнікі корпуса былі строга правераны і сертыфікаваны, каб валодаць высокай надзейнасцю і стабільнасцю, каб забяспечыць бяспечную працу электрычных сістэм.

Сцэнарыі прымянення STM1 выключаюць выключальнікі корпуса

STM1 выключаны выключальнікі корпуса шырока выкарыстоўваюцца ў сістэмах размеркавання электраэнергіі ў прамысловых, камерцыйных і жылых сектарах як асноўны перамыкач, альбо галінкавы выключальнік ланцуга. Звычайна яны ўсталёўваюцца ў скрыні для размеркавання, размеркавальныя шафы або кантрольныя шафы для абароны ланцугоў і абсталявання ад пашкоджанняў, выкліканых паталагічнымі плынямі і напружаннямі.
