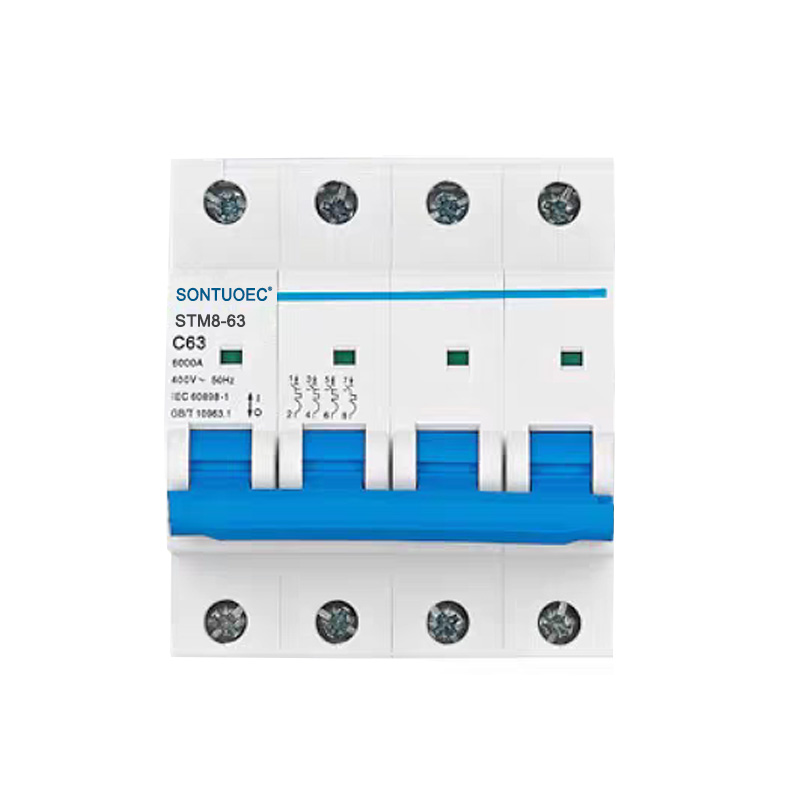

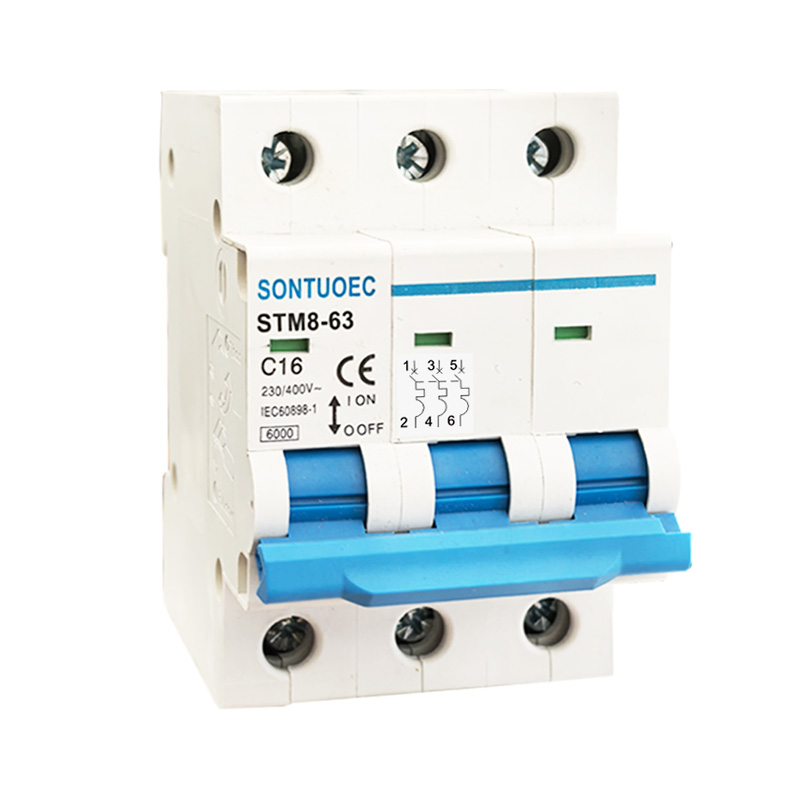

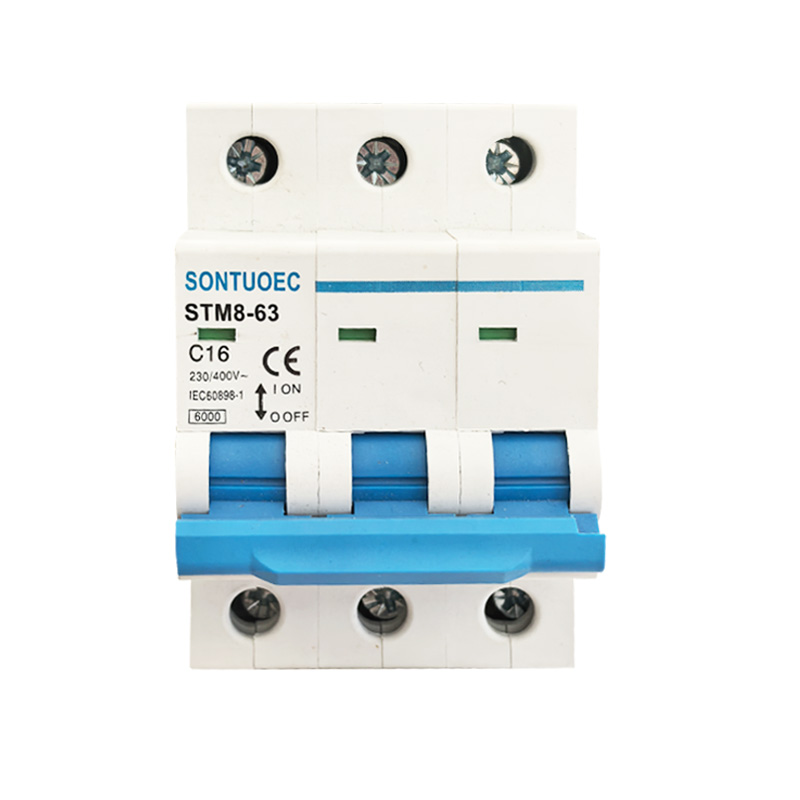

STM8-63 Мініяцюрны выключальнік 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec-адзін з кітайскіх пастаўшчыкоў/вытворцаў, які спецыялізуецца на вытворчасці розных невялікіх электрычных прыбораў STM8-63 Мініяцюрная выключальнік 6KA 1P 2P 3P 4P 16A 230/400V мае асаблівасці прагрэсаванай структуры, надзейную прадукцыйнасць, высокая магутнасць, знешні выгляд, а таксама яе шарнір і дэталі вырабляюцца з уздзеяння, з уздзеяннем супраціву, моцная полымя, якая змяняецца. Ён падыходзіць для электрасілкавання 50 -гадовага пераменнага току, намінальнага напружання 230/400 У і намінальнага току да 63А. У асноўным ён ужываецца ў офісным будынку, пражыванні, для асвятлення, размеркавання электраэнергіі і перагрузкі і абароны кароткага замыкання абсталявання. Звычайна ён таксама можа быць выкарыстаны ў якасці не частай перадачы сістэмы харчавання. Ён адпавядае стандартам IEC60898-1.

мадэль:STM8-63

Адправіць запыт

Апісанне Прадукта

Тэхнічныя характарыстыкі:

	Стандарт		Iec/en 60898-1
Электрычныя асаблівасці	Намінаць ток у	A	1,2,4,6,10,16,20,25,32,40,50,63
	Слупы	P	1,2,3,4
	Намінальнае напружанне UE	V	Перац 230, 400
	Ізаляцыйны напружанне карыстацкі інтэрфейс	V	500
	Намінальная частата	Hz	50/60
	Намінальная ёмістасць	A	3000, 4500, 6000
	Намінальны імпульс вытрымлівае напружанне (1,2/50) UIMP	V	4000
	Дыэлектрычнае выпрабаванне напружання ў ind.freq. на 1 мін	KV	2
	Ступень забруджвання		2
	Тэрмамагнітнае выкід Характарыстыка		B, C, D
Механічныя асаблівасці	Электрычны жыццё	t	4000
	Механічнае жыццё	t	10000
	Ступень абароны		IP20
	Тэмпература для налады	ºC	30
	цеплавога элемента	ºC	30
	Тэмпература навакольнага асяроддзя	ºC	-5 ~+40 (спецыяльны Заяўка, калі ласка, звярніцеся да
	(з сярэднім сярэднім ≤35 ° C)	ºC	тэмпература Карэкцыя кампенсацыі)
	Тэмпература захоўвання	ºC	-25 ~+70
Устаноўка	Вакзал Тып злучэння		Кабель/штыфт аўтобус
	Памер тэрмінала зверху/знізу для кабеля	мм²	25
	Памер тэрмінала зверху/знізу для кабеля	Awg	18 сакавіка
	Тэрмінальны памер зверху/знізу для аўтобус	мм²	25
	Тэрмінальны памер зверху/знізу для аўтобус	Awg	18 сакавіка
	Зацягванне крутоўнага моманту	N^*m	2
	Зацягванне крутоўнага моманту	In-Lbs	18

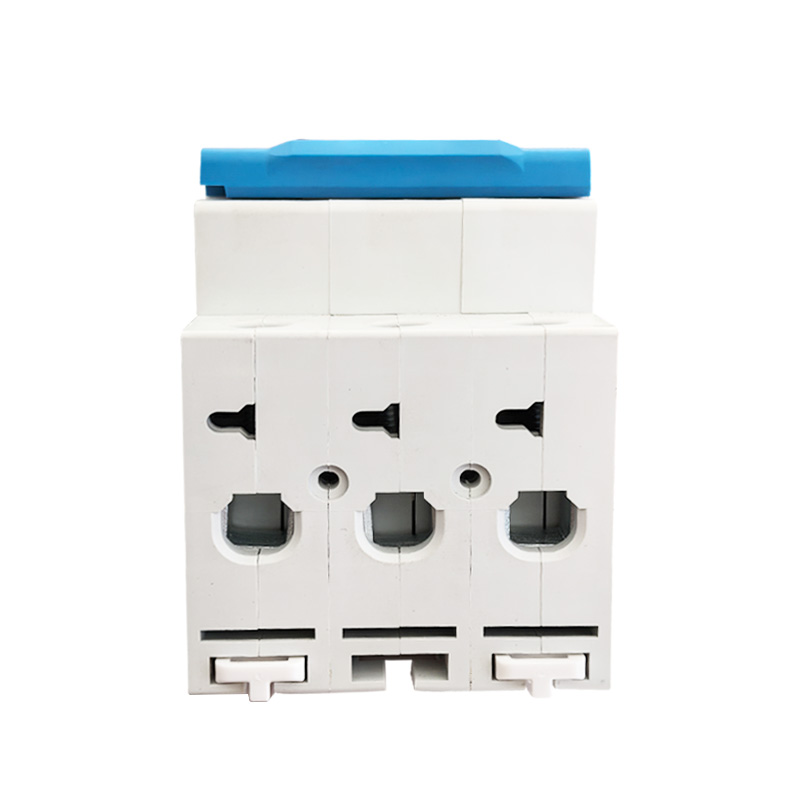

	Мантаж		на DIN Rail EN 60715 (35 мм) пры дапамозе прылады хуткага кліпа
	Сувязь		Ад зверху і знізу

Асноўныя функцыі выключальніка STB1-63

1. Перагрузка Абарона: Калі ток у ланцугу перавышае намінальнае значэнне MCB, мініяцюрны выключальнік STM8-63 6KA 1P 2P 3P 4P 16A 230/400V аўтаматычна адключыць ланцуг на працягу пэўнага перыяду часу, каб пазбегнуць перагрэву акругі і абсталявання.

2. Абарона закруткі: Калі ў ланцугу адбываецца кароткае замыканне, мініяцюрны выключальнік STB1-63 адразу адрэжце ланцуг, каб не дапусціць пашкоджання ланцугу і абсталявання.

3. Абарона выкіду (некаторыя MCBS маюць гэтую функцыю): для MCBS з абаронай уцечкі, калі ў ланцугу адбываецца ўцечка, выключальнік мініяцюрнай схемы STB1-63 хутка адрэжце ланцуг, каб абараніць асабістую бяспеку.

Прынцып працы MCBS

Звычайна MCBS ўтрымлівае цеплавы магнітны або электронны дэтэктар паездкі ўнутры, які выкарыстоўваецца для выяўлення змяненняў у току ў ланцугу. Калі ток ненармальны, нападнік запускае механізм адключэння MCB, што выклікае мініяцюрную схему STB1-63 хутка адрэзаць ланцуг.

1. ТЭРМАЛЬНЫ МАГНЕТЫЧНЫ НАДЗЕЙ: Ён выкарыстоўвае цяпло, якое ўтвараецца, калі ток праходзіць праз правадыра, каб запусціць адключэнне. Калі ток занадта вялікі, праваднік награваецца, у выніку чаго біметал унутры цеплавога магнітнага нападніка выгінаецца, тым самым выклікаючы механізм адключэння.

2. Electronic Striker: ён выкарыстоўвае электронныя кампаненты для выяўлення змяненняў току і кантролю дзеяння механізму спатыкнення. Пры выяўленні анамальнага току электронны нападнік адпраўляе сігнал механізму адключэння, каб адрэзаць ланцуг.

Сцэнарыі прыкладанняў MCB

MCBS шырока выкарыстоўваецца ў электрычных сістэмах у жылых, камерцыйных і прамысловых раёнах для абароны ланцугоў і абсталявання ад пашкоджанняў, выкліканых паталагічнымі плынямі. Звычайна яны ўсталёўваюцца ў размеркавальных скрынках, перамыкачах або шаф для кіравання і выкарыстоўваюцца ў якасці асноўнага выключальніка або галіновага выключальніка ланцуга.

Выбар і ўстаноўка MCBS

1. Выбар: Пры выбары MCBS вам трэба ўлічваць такія фактары, як намінальны ток ланцуга, узровень напружання, характарыстыкі абароны і ці патрабуецца абарона ўцечкі. Важна таксама пераканацца, што выбраныя выключальнікі мініяцюрных схем STB1-63 з мясцовымі стандартамі і правіламі электрычнай бяспекі.

2. Уключэнне: Мініяцюрны выключальнік STM8-63 6KA 1P 2P 3P 4P 16A 230/400V павінен быць усталяваны ў сухім, вентыляваным асяроддзі без агрэсіўных газаў і забяспечыць яго правільна і надзейна праводзіцца. Падчас ўстаноўкі варта назіраць адпаведныя правілы электрычнай бяспекі і працэдуры эксплуатацыі.
