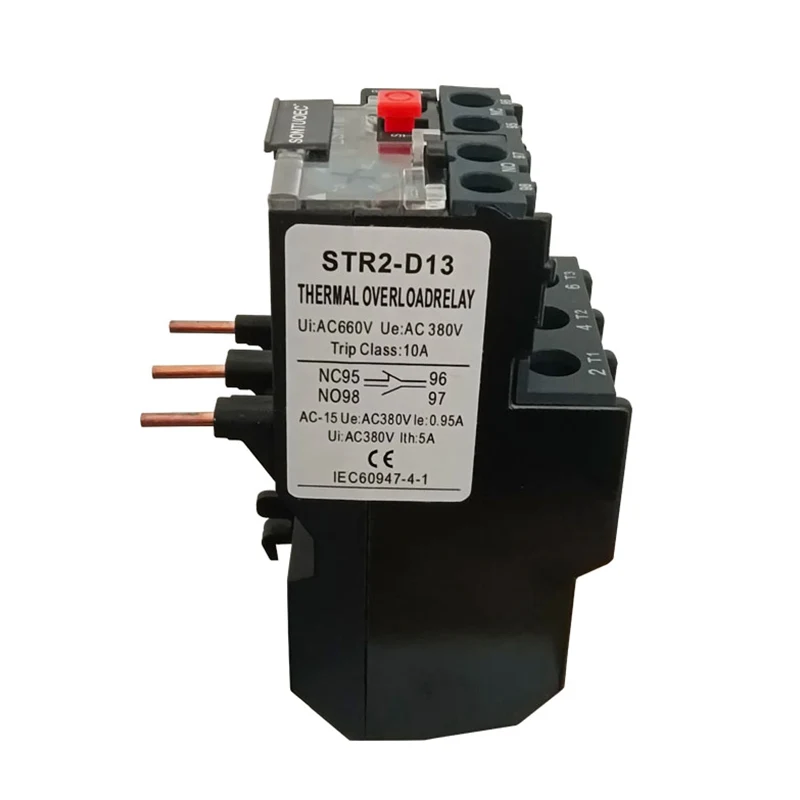

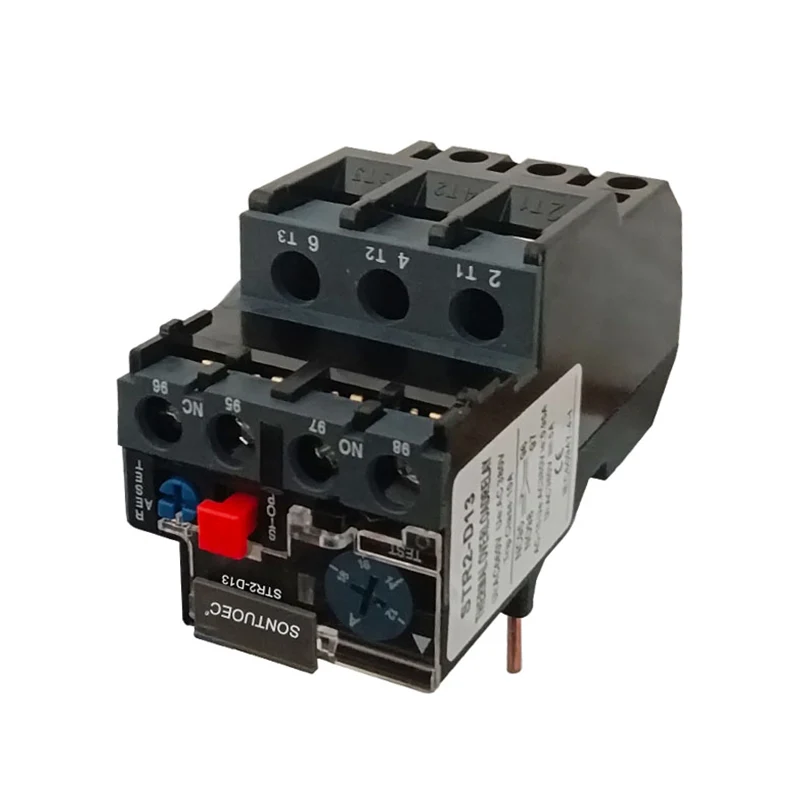

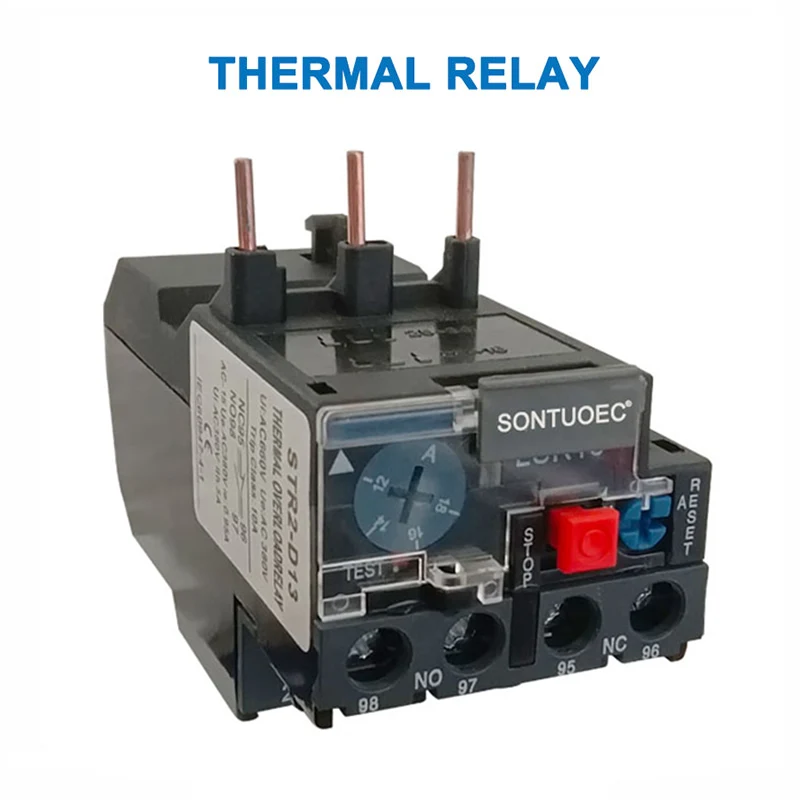

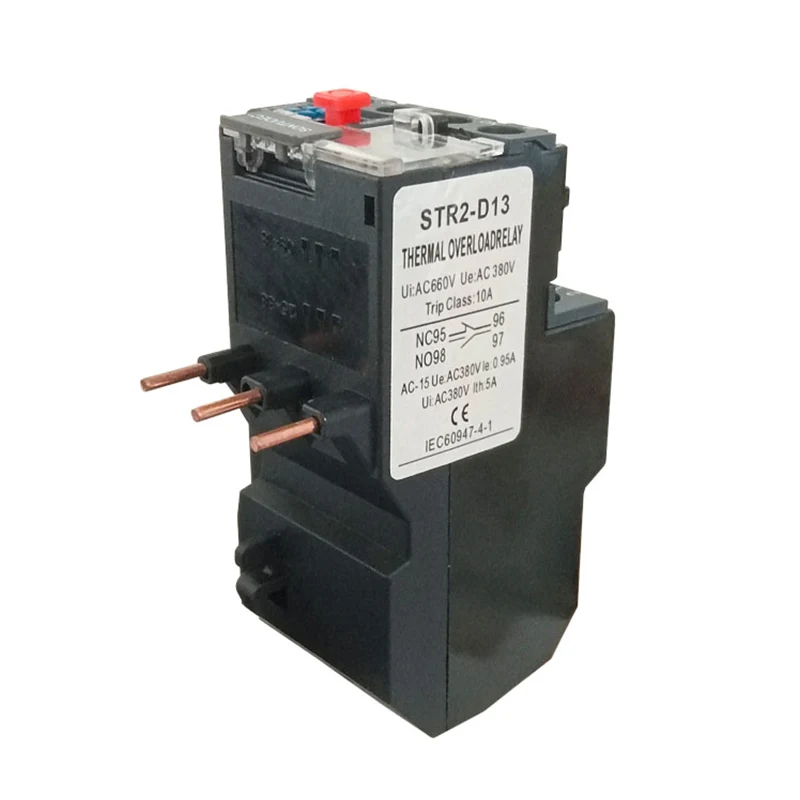

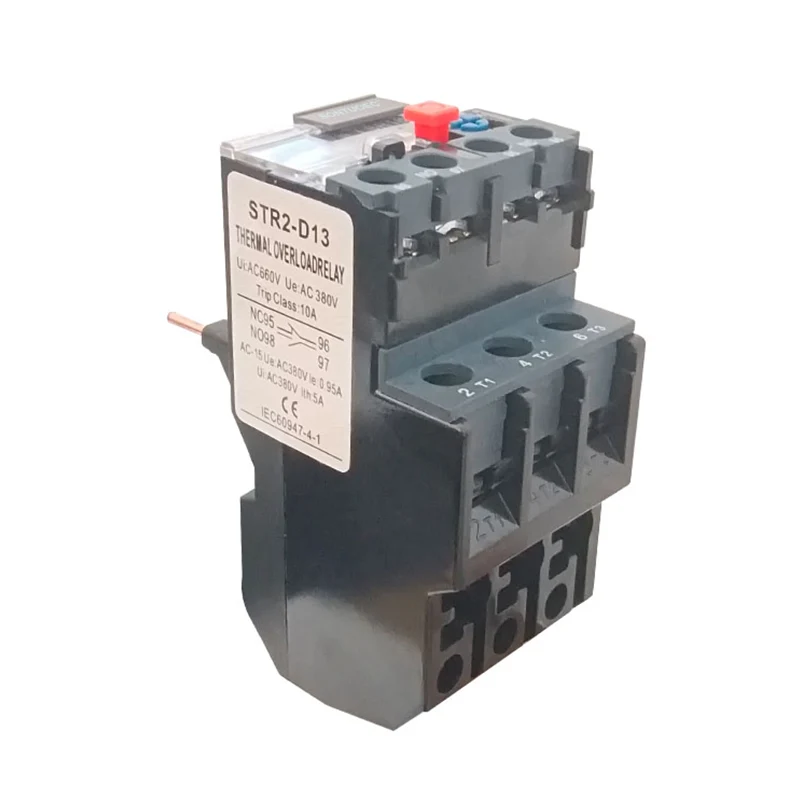

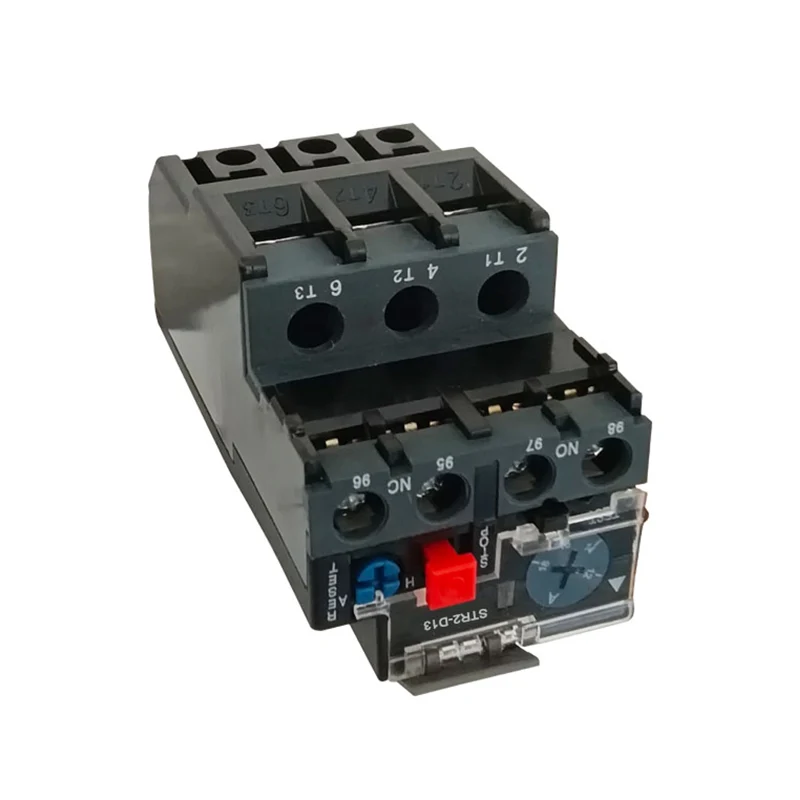

Str2-d13 цеплавая рэле

Цеплавое рэле Str2-D13-гэта выкарыстанне току праз цяпло, якое ўтвараецца цеплавым элементам, так што існуюць розныя каэфіцыенты пашырэння біметалічнай дэфармацыі ліста, калі дэфармацыя дасягае пэўнай адлегласці, каб садзейнічаць дзеянню злучальнага стрыжня, каб зрабіць адключэнне кантрольнай схемы, каб дасягнуць перагрузкі рухавіка. У якасці элемента абароны ад перагрузкі рухавіка, цеплавая рэле STR2-D13 мае перавагі невялікіх памераў, простай структуры і нізкай кошту.

мадэль:STR2-D13

Адправіць запыт

Апісанне Прадукта

Тэхнічныя характарыстыкі:

Назва прадукту	Рэле цеплавой перагрузкі
Мадэль	Str2-d13
Матэрыял	Пластык, электронныя кампаненты
Цеплавы кантакт	1no+1nc
Цеплавы рэтрансляваны ток	0,1а-25а
Рэгуляваны дыяпазон току (а) Дыяпазон налад	1a-1.6a
	1.6a-2.5a
	4a-6a
	5.5a-8a
	7а-10А
	9A-13A
	12а-18а
	17а-25а
	Калі ласка, звярніце ўвагу на бягучы дыяпазон, калі размяшчайце заказ
карыстацкі інтэрфейс
Частата	660V
Трып -клас	50/60 Гц
Агульны памер (прыблізна)	7 × 4,5 × 7,5 см/2,8 "× 1,8 × 2,95" （LWH）
Колер	Як паказана выява

Асноўныя тэхнічныя параметры

Мадэль	Ацэнка току	Не.	Дыяпазон налады (A)	Для кантактара
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	Str2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Склад і структура

СТР2-D13 цеплавое рэле ў асноўным складаецца з награвальных элементаў, біметальных, кантактаў і набору механізму перадачы і рэгулявання. Сярод іх награвальны элемент - гэта кавалак супраціву з невялікім значэннем супраціву, які злучаецца паслядоўна ў асноўнай ланцугу рухавіка, які будзе абаронены; Біметальны ліст выраблены з двух відаў металічных лістоў з рознымі каэфіцыентамі цеплавога пашырэння, перакачаным і націснутым разам, і калі электрычны ток праходзіць праз награвальны элемент, біметальны ліст будзе сагнуты з -за цяпла.

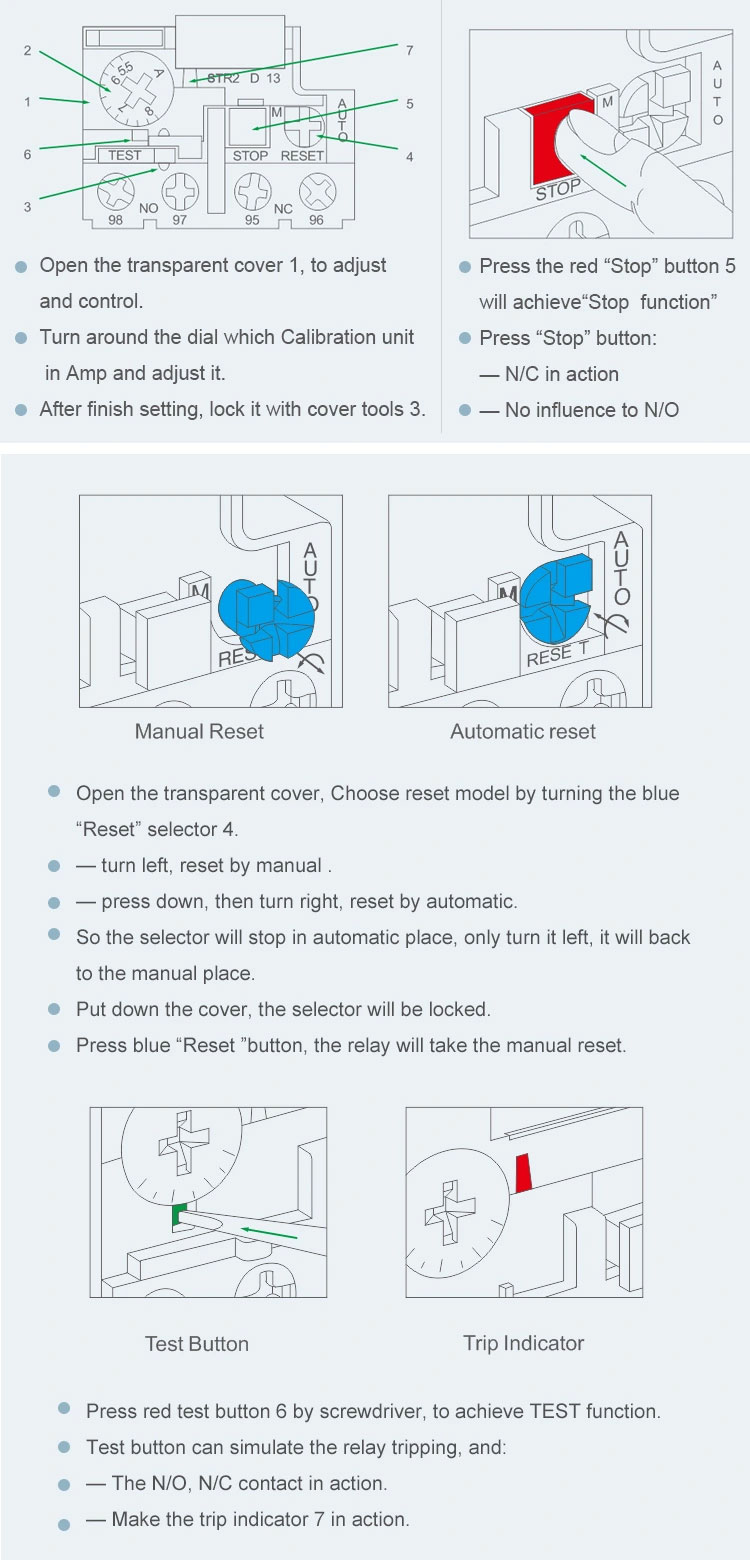

STR2-D13 Thermal Relay

Тэхнічныя параметры

Асноўныя тэхнічныя параметры цеплавога рэле Str2-D13 ўключаюць намінальнае напружанне, намінальны ток, намінальную частату і дыяпазон току выпроствання. Сярод іх намінальнае напружанне ставіцца да найвышэйшага значэння напружання, якое можа працаваць цеплавая рэле Str2-D13, як правіла, 220V, 380V, 600V і г.д.; Ацэнка току ставіцца да току праз цеплавую рэле Str2-D13; Намінальная частата звычайна распрацавана ў адпаведнасці з 45-62 Гц; Дыяпазон намінальнага току апісвае сувязь паміж часам дзеяння цеплавога рэле Str2-D13 і квадратам току зваротна прапарцыянальны пры ўмове пэўнага току.

Працоўныя характарыстыкі

Працоўныя характарыстыкі цеплавога рэле Str2-D13 залежаць у асноўным ад яго ўнутранага біметальнага і награвальнага элемента. Калі рухавік перагружаны, ток у абмотцы павялічваецца, а ток праз элемент цеплавога рэле Str2-D13 таксама павялічваецца, што прывядзе да павышэння біметалу да больш высокай тэмпературы і ў большай ступені выгінаючы, тым самым падштурхоўваючы злучальны стрыжань у дзеянне і адключаючы кантрольную схему. Пасля таго, як цеплавое рэле Str2-D13 было прыводзіцца ў дзеянне, біметал патрабуе перыяду астуджэння, перш чым ён можа быць скінуты.

Роля і прыкладанне

Цеплавыя рэле Str2-D13 у асноўным выкарыстоўваюцца для абароны электрарухавікоў ад такіх няспраўнасцей, як перагрузкі, фазавыя разрывы і незбалансаваны трохфазны блок харчавання. У рухальных ланцугах, цеплавыя рэле STR2-D13 найбольш эфектыўныя пры выкарыстанні ў спалучэнні з выключальнікамі з абаронай кароткага замыкання. Акрамя таго, цеплавыя рэле Str2-D13 таксама могуць быць выкарыстаны для абароны ад перагрузкі іншага электрычнага абсталявання або электрычных схем.

Меры засцярогі для выбару і выкарыстання

Пры выбары цеплавых рэле STR2-D13 варта ўлічваць усёабдымнае ў адпаведнасці з намінальным токам рухавіка, рабочай асяроддзем, запушчаным токам, характарам нагрузкі і іншымі фактарамі. Тэрмальны рэле STR2-D13 павінен быць усталяваны ў сухім, вентыляваным, неражвальным газавым асяроддзі і забяспечыць яго праводку правільнай і цвёрдай.

У ходзе выкарыстання працоўны стан цеплавога рэле Str2-D13 павінен рэгулярна правяраць, каб забяспечыць яго нармальную працу і бяспеку. Калі перагрузка рухавіка будзе няспраўнай, каб пазбегнуць лёгкага запуску рухавіка, цеплавы рэле Str2-D13 павінна быць скінута ўручную.
