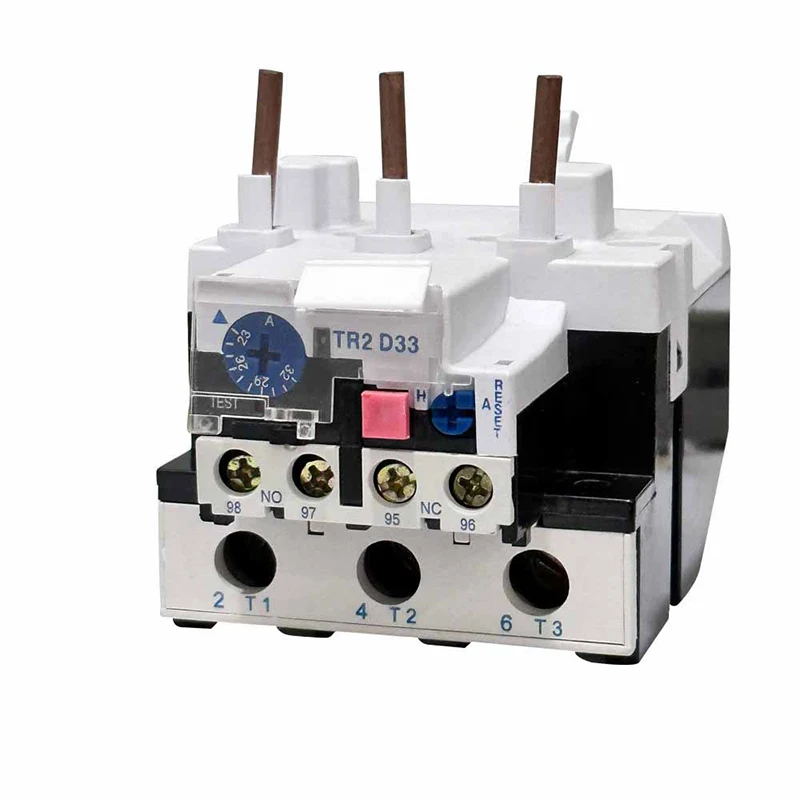

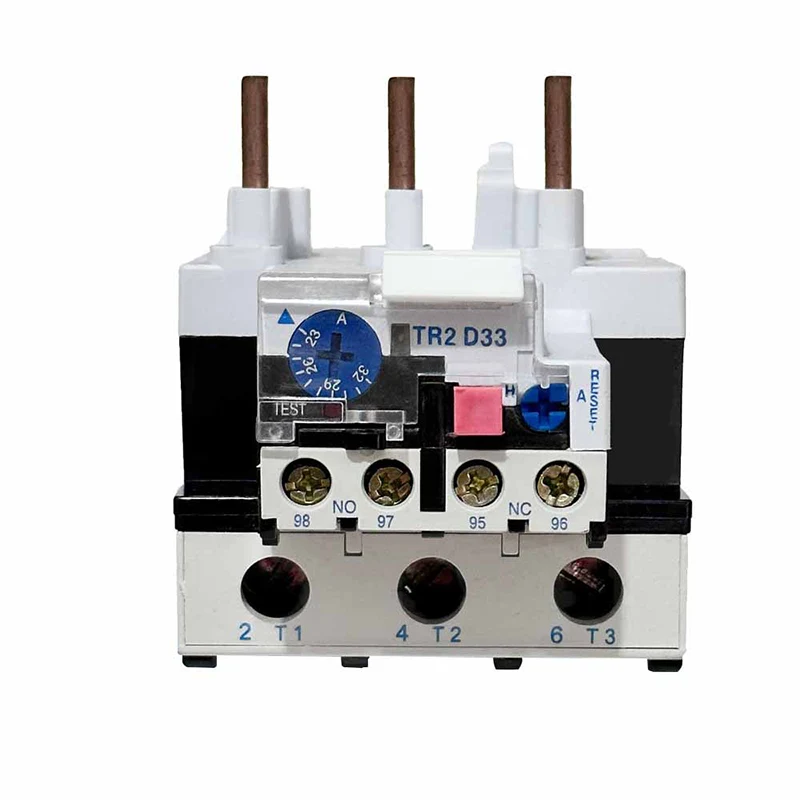

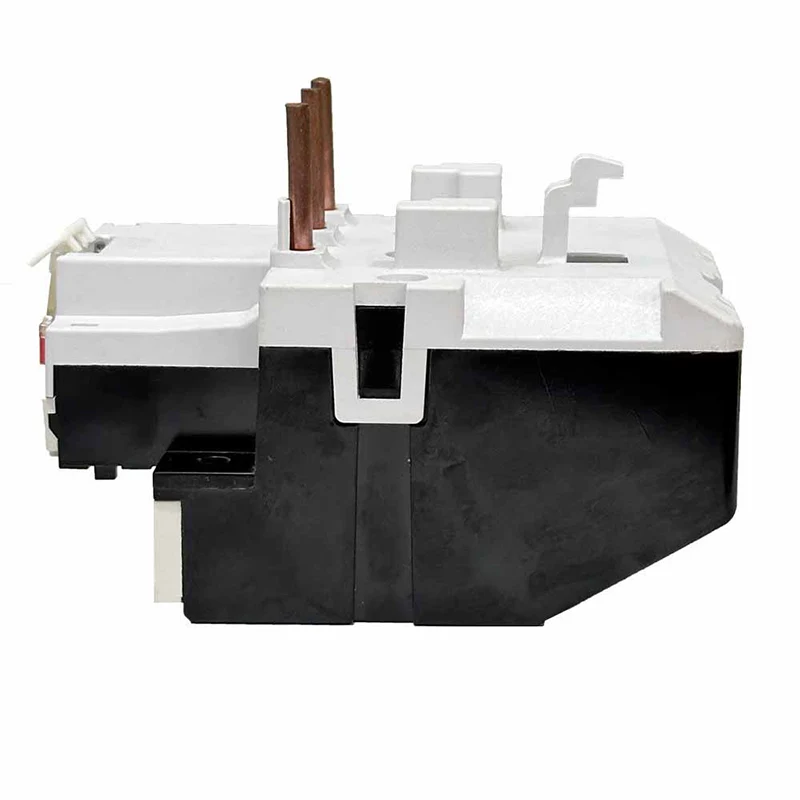

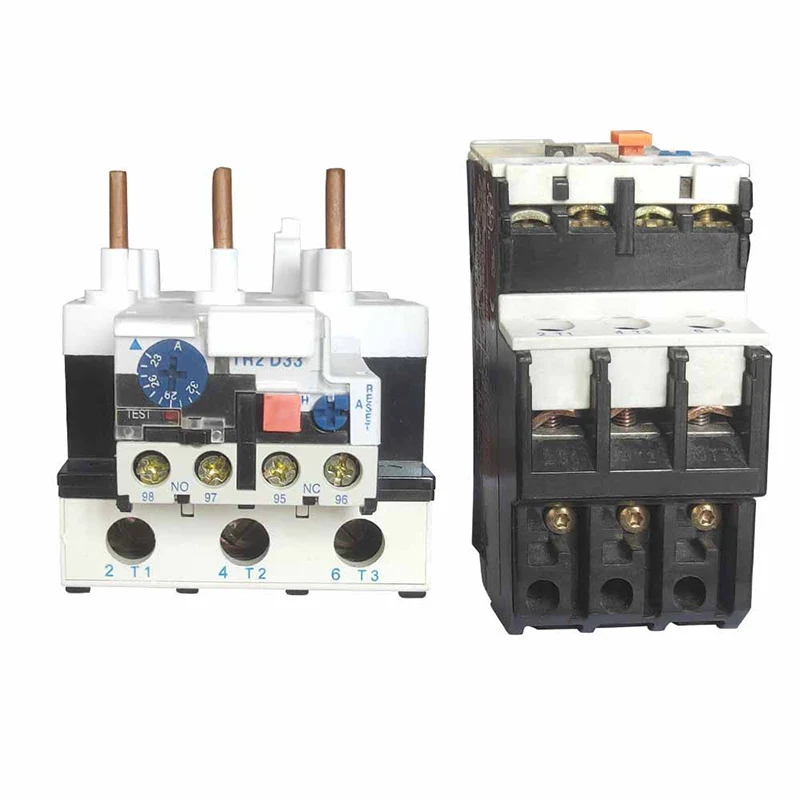

Str2-d33 цеплавыя перагрузкі працуюць над прынцыпам цеплавога эфекту электрычнага току. Калі рухавік перагружаны, яго ток павялічваецца, што выклікае награвальны элемент унутры цеплавой перагрузкі для нагрэву. Гэта цяпло пераносіцца ў біметал, які выраблены з двух металаў з рознымі каэфіцыентамі цеплавога пашырэння, таму ён выгінаецца пры награванні. Калі выгіб дасягае пэўнай кропкі, ён запускае механічнае прылада, як правіла, кантакт, які адключае электразабеспячэнне рухавіка, абараняючы яго ад пашкоджанняў.

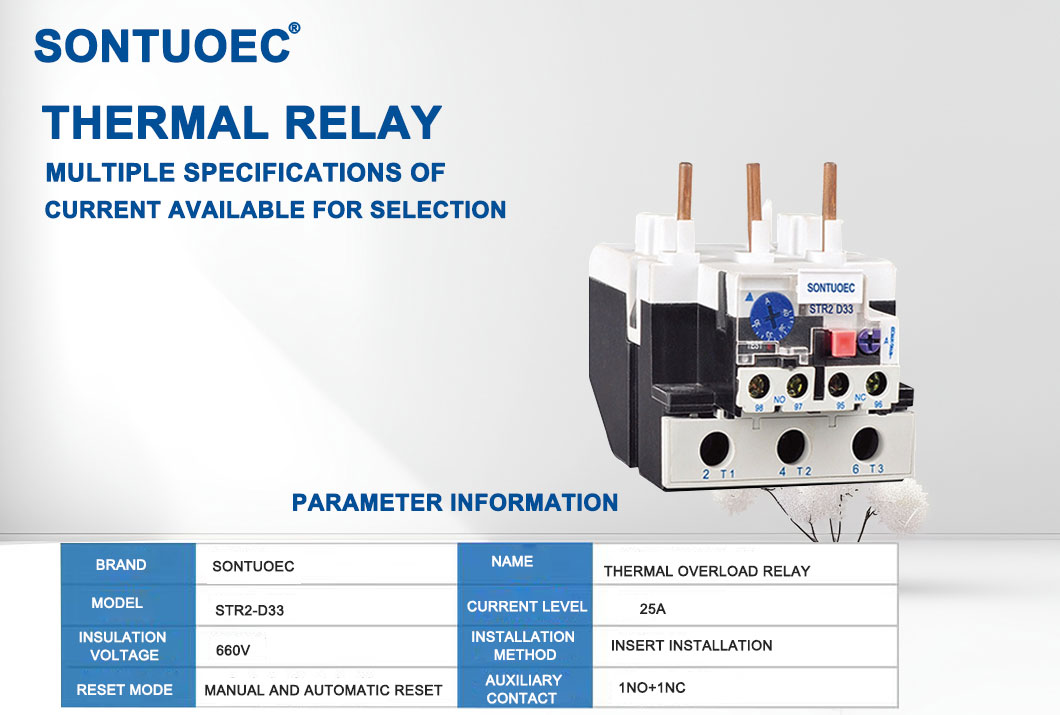

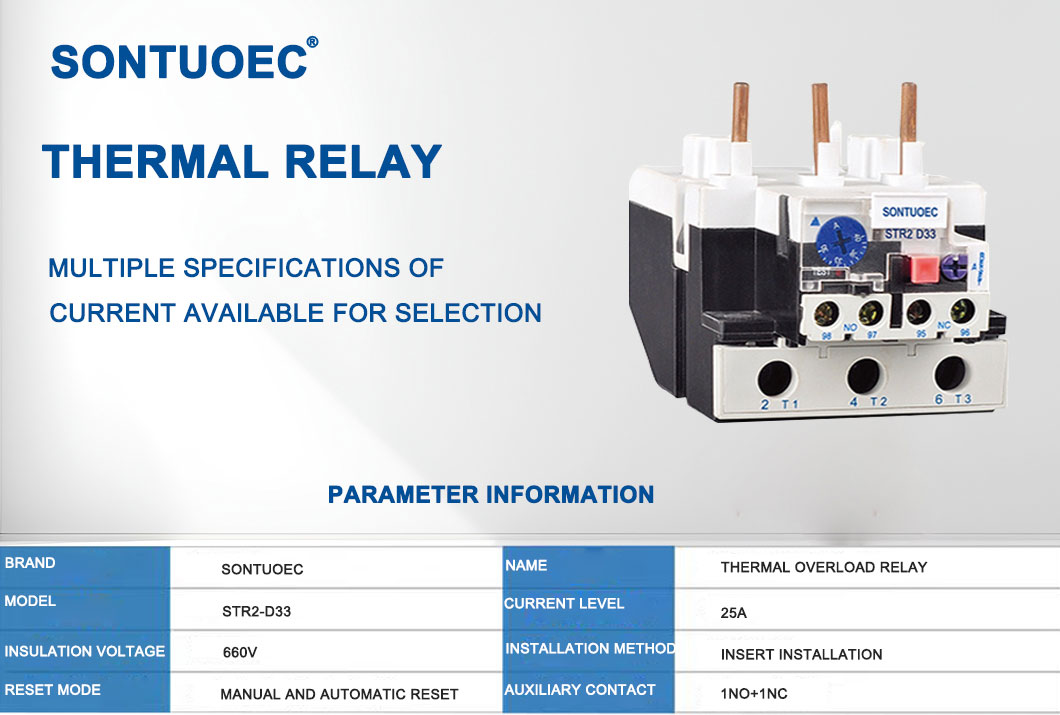

Тэхнічныя характарыстыкі:

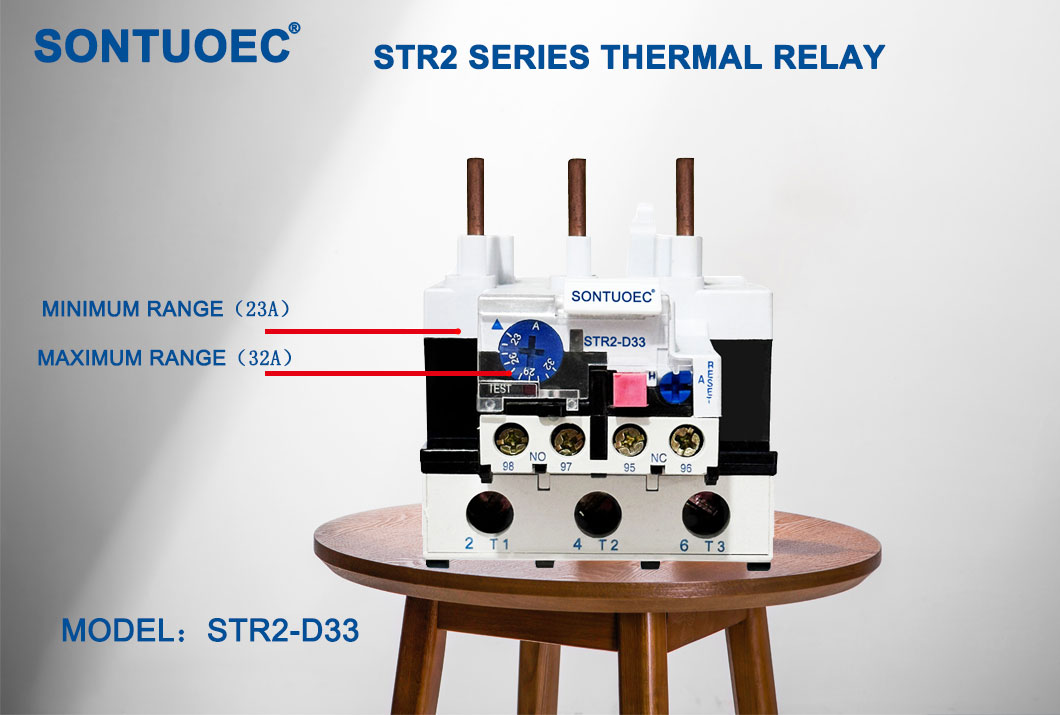

Прадукт Імя | Рэле цеплавой перагрузкі | |||
Мадэль | ST2-D33 | |||
Матэрыял | Пластык, электронныя кампаненты | |||
Цеплавы Связацца | 1no+1nc | |||
Цеплавы Рэтрансляваны ток | 23A-93a | PLS Заўвага бягучага дыяпазон | ||
Str2-93 | Рэгуляваны дыяпазон току (а) Дыяпазон налад |
3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Частата | 660V | |||
Трып -клас | 50/60 Гц | |||
Колер | Як паказана выява |
Асноўныя тэхнічныя параметры
Мадэль | Ацэнка току | Не. | Дыяпазон налады (A) | Для кантактара |
Str2-25 | 25 | 1301 | 0,1 ~ 0,12 ~ 0,14 ~ 0,16 | Str2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0,22 ~ 0,25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0,4 | |||
1304 | 0,4 ~ 0,05 ~ 0,63 | |||
1305 | 0,63 ~ 0,8 ~ 0,9 ~ 1 | |||
1306 | 1 ~ 1,2 ~ 1,4 ~ 1,6 | |||
1307 | 1,6 ~ 1,9 ~ 2,2 ~ 2,5 | Str2-12 ~ 32 | ||
1308 | 2,5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5,5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Str2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
Str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Абарона ад перагрузкі: Калі нагрузка рухавіка перавышае намінальнае значэнне, рэле цеплавой перагрузкі адключыць блок харчавання, каб пазбегнуць перагрэву рухавіка і пашкоджанняў.
Абарона перагрэву: калі рухавік па нейкіх прычынах (напрыклад, высокая тэмпература навакольнага асяроддзя або дрэннае рассейванне цяпла), рэле цеплавой перагрузкі таксама адрэжуць харчаванне.
Функцыя ўказання: Шматлікія рэле цеплавых перагрузак маюць функцыю ўказання, якая сігналізуе альбо змяняе стан, калі рухавік перагружаны або перагрэты, каб аператар мог знайсці і прыняць меры своечасова.
Аўтаматычная рэле серыя рэле цеплавой перагрузкі можа быць выкарыстана ў ланцугу 50/60 Гц, намінальнае напружанне ізаляцыі 660 V, намінальны бягучы 0,1-93А для абароны фазавага разрыву, калі электрычны рухавік перагружаны, рэле мае розны механізм, і кампенсацыя тэмпературы можа быць падключаны ў серыі ST1.
Рэле цеплавых перагрузак шырока выкарыстоўваюцца ў розных прамысловых і камерцыйных умовах, асабліва ў абсталяванні, якое патрабуе электраматорных прывадаў. Напрыклад, яны выкарыстоўваюцца ў поммах, кампрэсарах, вентылятараў, канвеераў і розных іншых механічных абсталяваннях, каб забяспечыць, каб такое абсталяванне можна было бяспечна закрыць у выпадку перагрузкі або перагрэву.
Пры выбары рэле цеплавой перагрузкі неабходна ўлічваць такія фактары, як рэйтынг харчавання рухавіка, эксплуатацыйная серада і характарыстыкі нагрузкі. Таксама неабходна пераканацца, што намінальны ток рэле цеплавой перагрузкі адпавядае намінальнаму току рухавіка і што ён мае адпаведныя характарыстыкі перагрузкі і перагрэву.
Пры ўсталёўцы рэле цеплавой перагрузкі вам трэба прытрымлівацца рэкамендацый вытворцы і пераканацца, што ён правільна падлучаны да схем магутнасці і кіравання рухавіком. Акрамя таго, рэле цеплавой перагрузкі трэба рэгулярна аглядаць і падтрымліваць, каб забяспечыць належную працу і працяглы тэрмін службы.
