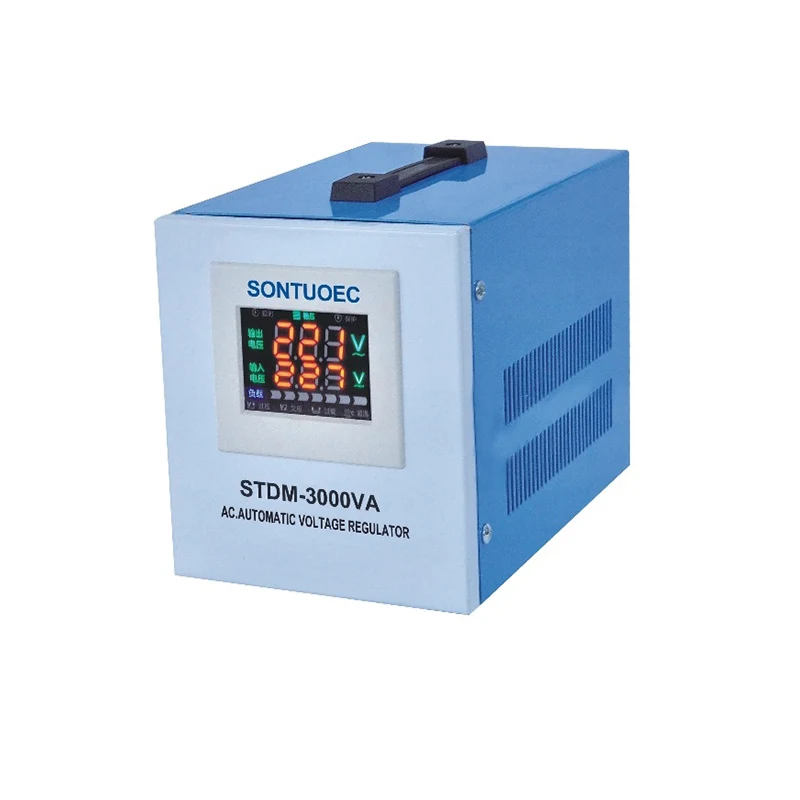

Стабілізатар рэгулятара напружання пастаўшчыка Sontuoec рэгулюе ўваходнае напружанне праз унутраную схему або механізм, каб гарантаваць, што выходнае напружанне стабілізавана. Гэта прылада гуляе важную ролю ў сістэме харчавання, працуючы ў тандэме з такімі кампанентамі, як выпрамшчыкі, электронныя фільтры і г.д., каб забяспечыць стабільны ўвод напружання мікрапрацэсарам, электронным кампанентам і г.д.

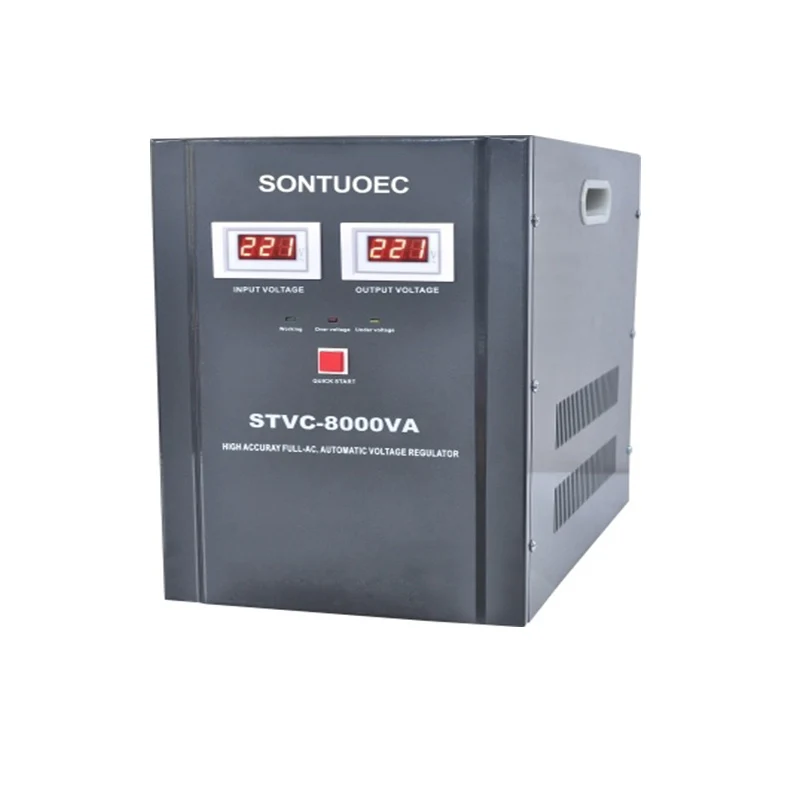

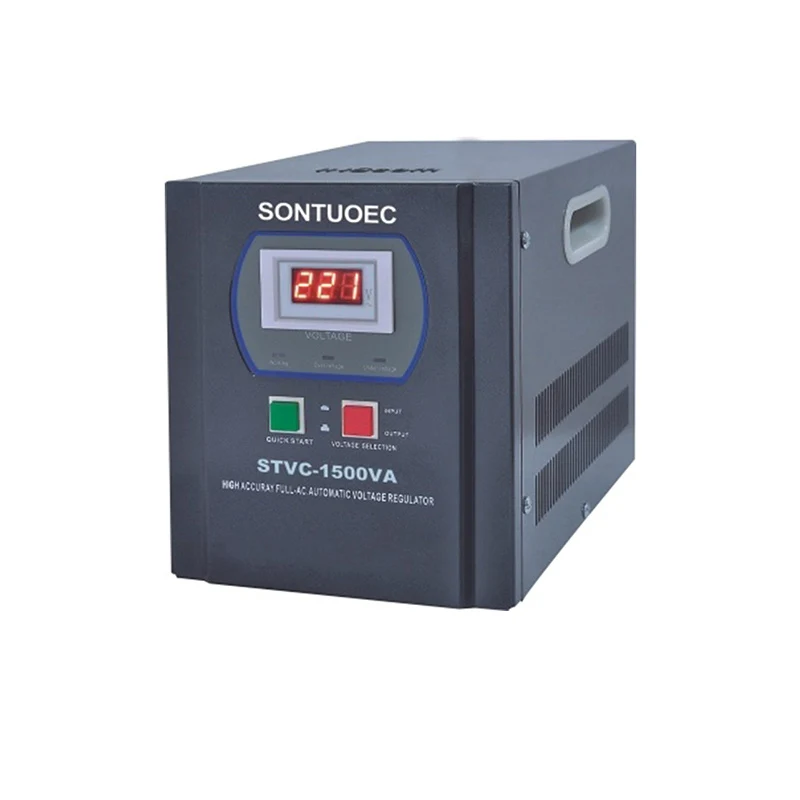

Мадэль |
Stvc |
|
Спецыфікацыя: |
500va; 1000va; 1500va; 2000va; 5000va; 6000va; 8000va; 10000va, |
|
Тэхналогія |
Лічбавая схема на аснове працэсара +рухавік |
|
Увод |
Дыяпазон уваходнага напружання |
130V-250 У |
Частата ўводу |
50/60 Гц |
|
Прадукцыя |
Выходнае напружанне |
220VAC |
Выхад дакладнасці |
± 3% |
|
Дзейснасць |
98% |
|
Фаза |
Адзінкавыя фазы |
|
Статус дысплея ВК |
Уваходнае напружанне/выходнае напружанне |
|
Статус дысплея ВК |
Сіні ВК; паказвае на ўваходнае напружанне фазы A, B і C і выходнае напружанне |
|
Націсніце перамыкач для 2Second, ВК -дысплей будзе змяніцеся, каб паказаць статус працы PDR, у тым ліку |
||
Тэмпература трансфарматара для кожнай фазы, нармальная / ненармальны |
||
Абарона |
Абарона высокага напружання |
Так |
Абарона нізкага напружання |
Так |
|
Абарона ад перагрузкі |
Так |
|
Абарона высокай тэмпературы |
Так |
|
Абарона ланцуга |
Выключальнік |
|
Разумная сістэма астуджэння |
Так |
|
Стандарты бяспекі |
Н/м |
|
Умовы працы |
Працоўная тэмпература |
-10ºC ~+40 ° C |
Тэмпература захоўвання |
-15-45 ° C |
|
Працоўная адносная вільготнасць |
10%RH-102%RH, неканзентацыя |
|
Памер |
Памер машыны (мм) |
|
Вага адзінка (KGS) |
|
Выхадное адхіленне |
1-3%(рэгулюецца) |
Частата |
50/60 Гц |
Дзейснасць |
≥98% |
Час адказу |
≤1s |
Устойлівасць ізаляцыі |
≥5mω |
Перагружаць |
Двойчы адстаўлены ток, адзін мін |
Скажэнне формы хвалі |
Не-зашпіленая вернасць Wareform |
Абараняць |
Перанапружанне, перанапружанне, адсутнасць фаз |
Прынцып працы стабілізатара рэгулятара напружання можа грунтавацца на розных метадах і канструкцыях, у тым ліку, але не абмяжоўваючыся наступным:
Простыя схемы рэгулятара напружання: рэалізавана падключэннем серыі рэзістара і дыёда. З-за лагарыфмічнай крывой напружання дыёда напружанне па дыёдзе будзе толькі нязначна змяняцца, калі ўваходны ток змяняецца. Гэтая схема падыходзіць для прыкладанняў, якія не патрабуюць высокай дакладнасці і эфектыўнасці напружання.
Адмоўны цыкл кіравання зваротнай сувяззю: параўноўваючы фактычнае напружанне з фіксаваным эталонным напружаннем, значэнне памылкі ўзмацняецца і адпраўляецца ў рэгулятар напружання, а выхад рэгулюецца, каб зрабіць значэнне памылкі меншым. Гэта ўтварае адмоўную цыкл кіравання зваротнай сувяззю і паляпшае дакладнасць кіравання напружаннем.
Электрамеханічны механізм: сігнал зандзіравання выкарыстоўваецца для стварэння электрамагніта для стабілізацыі напружання. Калі напружанне павышаецца, ток павялічваецца, электрамагт прыцягвае жалезнае ядро, а механічны перамыкач, падлучаны да разрыву жалезнага стрыжня, у выніку чаго напружанне падае; і наадварот.
Стабілізатар рэгулятара напружання - гэта пастаянна рэгуляваны аўтатрансфарматар з суадносінамі абаротаў. Калі шчотка рэгулятара напружання слізгае ўздоўж паліраванай паверхні шпулькі пры дапамозе галоўнага вала і трымальніка пэндзля, суадносіны паваротаў можна пастаянна мяняцца. Такім чынам, выхаднае напружанне плаўна рэгулюецца ад нуля да папярэдняга высокага.
Рэгулятары серыі характарызуюцца хваляй, якая не перажывае, невялікі памер, лёгкі вага, высокая эфектыўнасць, зручнае выкарыстанне, надзейная прадукцыйнасць і доўгатэрміновая праца. Яны выкарыстоўваюцца для рэгулявання напружання, кантролю тэмпературы, зацямнення, кантролю магутнасці і г.д., металургічных прыбораў, электрамеханічнай вытворчасці, светлавой прамысловасці, навуковых эксперыментаў, камунальных службаў, бытавой тэхнікі, кантролю тэмпературы, замянню і кантролю магутнасці і г.д., з'яўляецца ідэальным рэгулятарам напружання пераменнага току.
1. Амбідэнтная тэмпература: Максімальная тэмпература + 40 ºC, мінімальная тэмпература -15 ºC
2. Значэнне: вышыня, дзе ўсталяваны рэгулятар, не перавышае 1000 метраў
3. Адрашаная вільготнасць паветра: сярэдняя штомесячная адносная вільготнасць вільготнага месяца складае 90%, а сярэдняя тэмпература месяца складае 25 ° С сілкавання сілкавання:
4. Хваль напружання харчавання - гэта сінусоідная хваля альбо падобная на сінусоідную хвалю, месца ўстаноўкі не мае газаў, пары, хімічных адкладаў, пылу, бруду і іншых выбуховых і агрэсіўных асяроддзяў, якія сур'ёзна ўплываюць на ізаляцыю рэгулятара.
5. Месца ўстаноўкі павінна быць без сур'ёзных вібрацый і няроўнасцей.
6. Індывідуальнае выкарыстанне.
Заўвага! -Балекцыя: Парады Гэты прадукт рэгулятара не можа быць выкарыстаны паралельна.
Адна серыя: ад: ад серыі 500VA да 10000VA; Адзінкавая фаза
1. Аб'ём меншы, чым традыцыйнае прылада; Лёгка перамясціць і ўсталяваць з 4 колам.
2. З абаронай фазавай паслядоўнасці, каб пазбегнуць няправільнага злучэння дроту;
3. З большай колькасцю вентылятараў прадукцыйнасць цеплааддачы больш лепш, павышэнне тэмпературы самы нізкі;: грузападымальнасць вышэйшая і ўстойлівая;
4. Будаўніцтва ўстаноўкі шпулькі больш разумная.
5. Інтэлектуальны раздзяляльны рэгулятар напружання Vegulator
