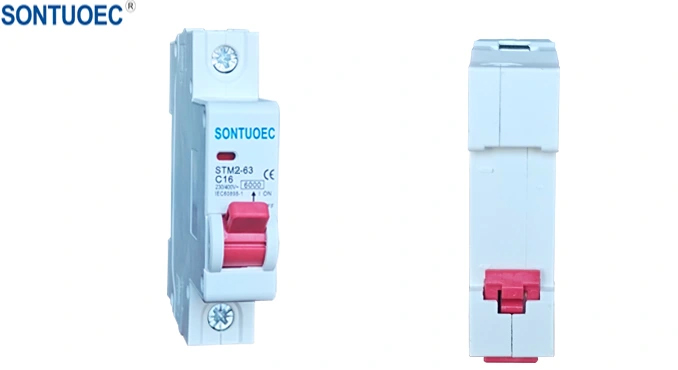

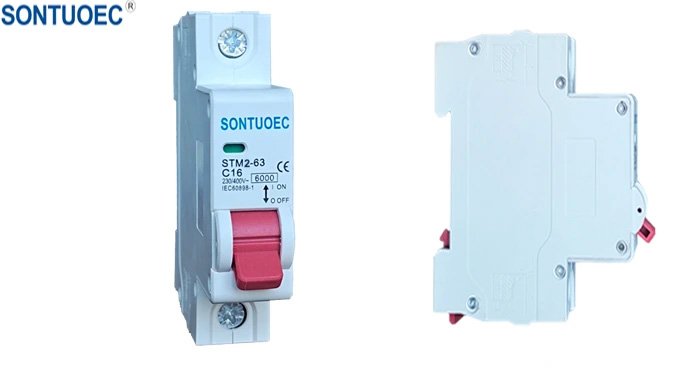

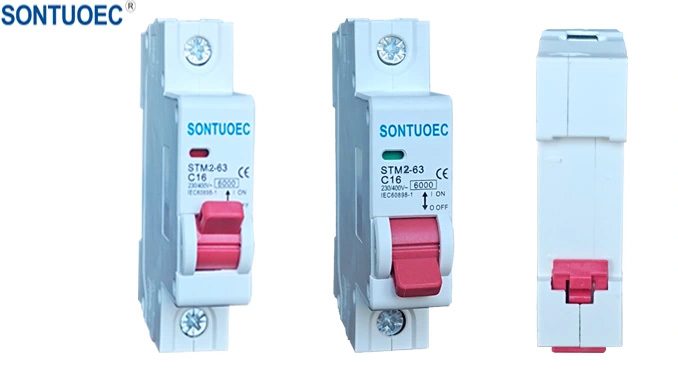

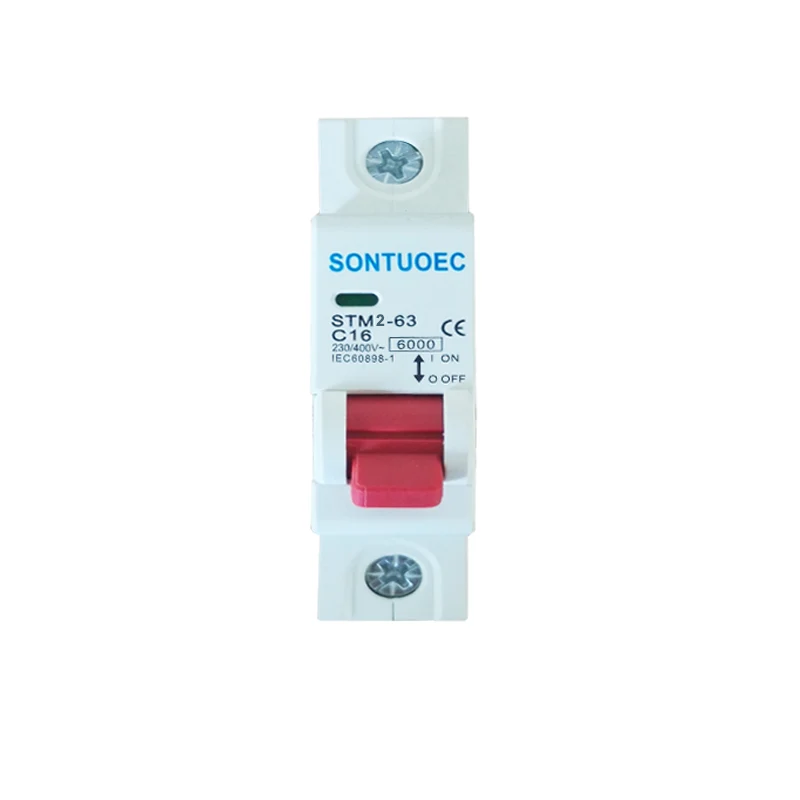

DIN Rail Type MCB спалучае ў сабе стандартызаваную ўстаноўку DIN Rail з функцыяй абароны ланцуга мініяцюрнага выключальніка. У асноўным ён выкарыстоўваецца ў электрычных сістэмах для абароны ланцугоў і абсталявання, хутка адключыўшы ток, калі ўзнікае анамальная сітуацыя, напрыклад, перагрузка або кароткае замыканне. У той жа час, гэта робіць працэс ўстаноўкі, замены і абслугоўвання больш зручным і стандартызаваным дзякуючы метаду мацавання чыгункі DIN.
Мадэль |
STM2-63 |
Стандарт | IEC60898-1 |
Полюс |

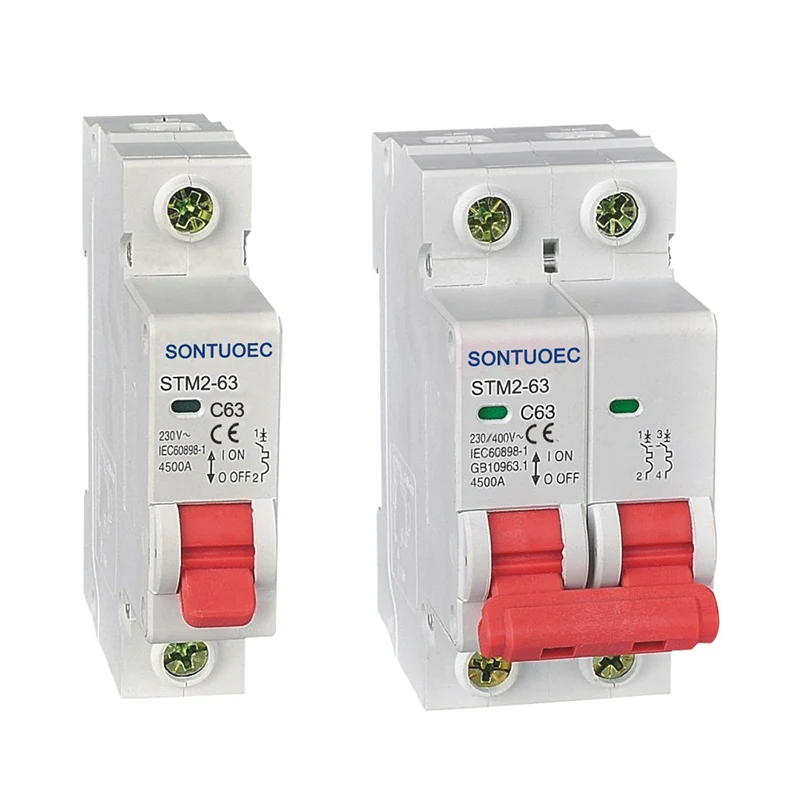

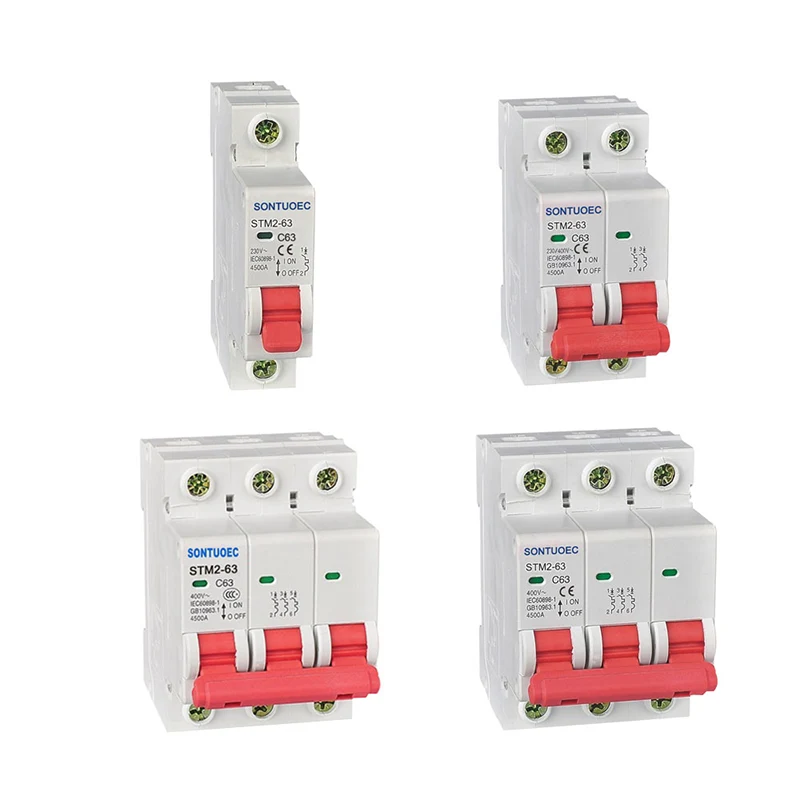

1p, 2p, 3p, 4p |
Ацэнка току (у) |
1,2,4,610,16,20,25,32,40,50,63A |
Намінальнае напружанне (UN) |
AC230 (240)/400 (415) V |
Парушэнне магутнасці | 3KA, 4KA, 5KA, 6KA |
Намінальная частата |
50/60 Гц |
Крывая адціскання |
B, C, D |
Магнітныя выпускі |
B Крывая: паміж 3in і 5 у |
C Крывая: паміж 5 цаляў і 10in |
|
D Крывая: паміж 10 цаляў і 14in |
|
Электрамеханічная цягавітасць |
Больш за 6000 цыклаў |
DIN Rail - гэта стандартны тып металічнай рэйкі, якая шырока выкарыстоўваецца для мантажных выключальнікаў і абсталявання прамысловага кантролю ў стэлажах абсталявання. DIN расшыфроўваецца як "Deutsche Institut Für Normung" і з'яўляецца паўсюдна ўзаемазаменным, што дазваляе сумяшчальнасць і ўзаемазаменальнасць паміж кампанентамі розных вытворцаў. Адзін з распаўсюджаных тыпаў DIN Rail - TS35 DIN Rail, які падыходзіць для мацавання электрычных прадуктаў і кампанентаў прамысловага кіравання, такіх як выключальнікі, рухальныя кантролеры і гэтак далей.
Стандартызаваная ўстаноўка: DIN Rail Type MCB прымае метад мантажу чыгункі DIN, што робіць працэс ўстаноўкі больш стандартызаваным і зручным. Карыстальнікі павінны толькі ўставіць выключальнік у адпаведнае становішча на рэйцы, а ўстаноўка можа быць завершана без складаных этапаў праводкі і замацавання.

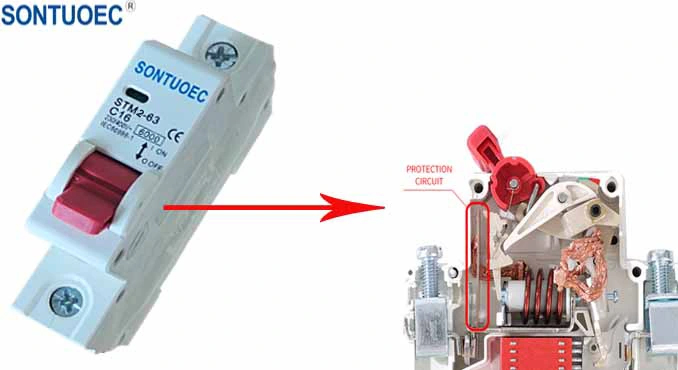

Абарона схемы: як мініяцюрны выключальнік, DIN Rail Type MCB абсталяваны абаронай ад перагрузкі і абаронай кароткага замыкання. Калі ў ланцугу ёсць перагрузка або кароткае замыканне, ён можа хутка адрэзаць ток, не дапусціць пашырэння няспраўнасці і пашкоджання абсталявання.
Гнуткасць: чыгуначная сістэма DIN прапануе шырокі спектр мацавання і параметры прасторы, што дазваляе DIN Rail Type MCBS гнутка настроены ў розных месцах у ланцугу па меры неабходнасці.
Прастата тэхнічнага абслугоўвання: Дзякуючы стандартызаваным мацаваннем, працэс замены і абслугоўвання DIN Rail Type MCBS таксама значна прасцей і хутчэй. Карыстальнік проста выдаляе няспраўны выключальнік з рэйкі і ўстаўляе новы.
