2p rcbo тып

2P RCBO Тып-гэта два рэшткавага выключальніка току з перанапружанай абаронай (рэшткавы выключальнік току з абаронай ад перагрузкі), ён можа кантраляваць выключаную лінію агню 2P (L1) і нулявую лінію (N); і 4P (L1, L2, L3) і нуль (N) у той жа час. Тып "звычайна ставіцца да пэўнага тыпу або спецыфікацыі выключальніка, які можа ўключаць у сябе эксплуатацыйныя характарыстыкі, намінальны ток, намінальны напружанне і іншыя параметры выключальніка.

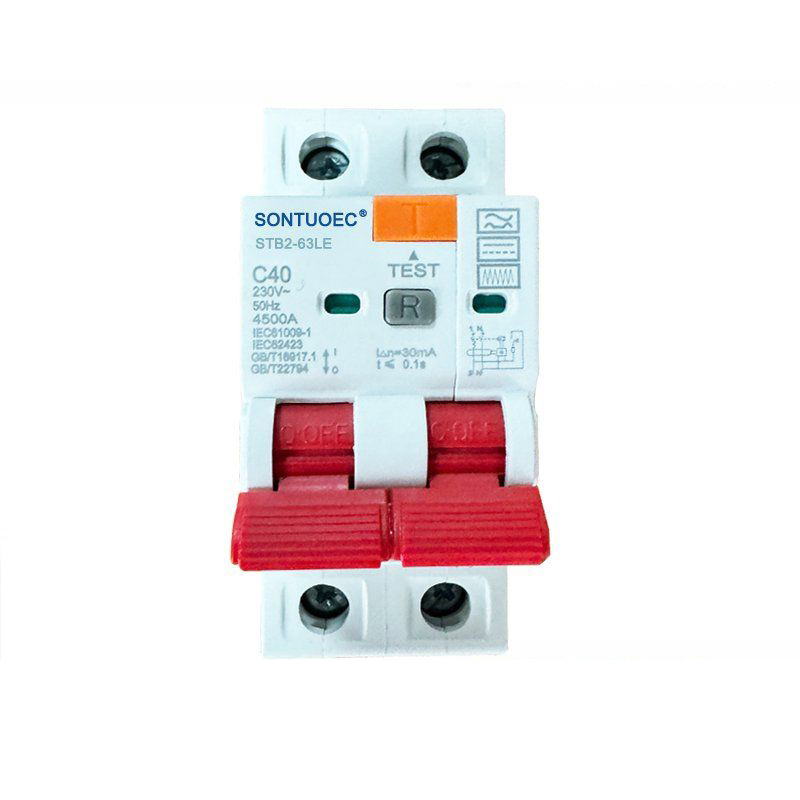

мадэль:STB2-63LE

Адправіць запыт

Апісанне Прадукта

	Стандарт	Адзінка	IEC/EN 61009-1
Электрычны рысы	Метад		Электронны тып
	Тып (хвалевая форма зямлі Уцечка адчуваецца)		І, і
	Тэрмамагнітнае вызваленне тыповы		B, C, D
	Ацэнка бягучага LN	A	6,10,16,20,25,32,40; 63,80а
	Слупы	P	1p+n, 3p+n
	Намінальнае напружанне UE	V	AC 230, 400
	Ацэнка адчувальнасці i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Ацэнка рэшткавага вырабу і разрыву ёмістасць l △ m	A	500
	Ацэнка магутнасці кароткага замыкання ICN	A	6000
	Час перапынку пад i △ н	S	≤0.1
	Намінальная частата	Hz	50/60
	Ацэнка імпульсавіт напружанне (1,2/50) UIMP	V	4000
	Дыэлектрычнае выпрабаванне напружання ў ind.freq для 1 мін	KV	2
	Ізаляцыя напружання карыстацкі інтэрфейс	V	250
	Ступень забруджвання		2
Механічны рысы	Электрычнае жыццё		4000
	Механічнае жыццё		10000
	Індыкатар няспраўнасці		Так
	Ступень абароны		IP20
	Тэмпература навакольнага асяроддзя (з штодзённым сярэднім ≤35 ° C)	ºC	-5 ~+40 (Спецыяльная заяўка, калі ласка, звярніцеся да Карэкцыя кампенсацыі тэмпературы)
	Тэмпература захоўвання	ºC	-25 ~+70
Устаноўка	Тып тэрмінальнага злучэння		Кабельны/штыфт-тып/U-тып аўтобус
	Памер тэрмінала зверху/знізу для трос	мм2	25
	Памер тэрмінала зверху/знізу для трос	Awg	18-5
	Памер тэрмінала зверху/знізу для аўтобус	мм2	25
	Памер тэрмінала зверху/знізу для аўтобус	Awg	18-3
	Мантаж		На DIN Rail EN 60715 (35 мм) пры дапамозе прылады хуткага кліпа
	Сувязь		Зверху

Асноўныя функцыі і параметры

Характарыстыкі дзеяння: 2P RCBO A Тып мае функцыю абароны рэшткавага току, калі рэшткавы ток (г.зн. ток уцечкі) у ланцугу дасягае зададзенага значэння, выключальнік хутка будзе дзейнічаць, каб адрэзаць ланцуг, каб прадухіліць аварыі электрычнага току і электрычныя пажары.

Ацэнка току: у залежнасці ад канкрэтнай мадэлі і тэхнічных характарыстык, намінальны дыяпазон току 2p RCBO тып A, можа змяняцца, але звычайна ўключае ў сябе шырокі спектр спецыфікацый, такіх як 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A і гэтак далей.

Намінальнае напружанне: тып 2P RCBO звычайна ацэньваецца пры 240 У пераменнага току для ўнутраных і камерцыйных электрычных умоў.

Частата намінальнай: намінальная частата гэтага выключальніка звычайна складае 50/60 Гц, што адпавядае частаце харчавання ў большасці краін і рэгіёнаў.

Намінальная ёмістасць кароткага замыкання: тып 2P RCBO мае высокую ацэнку кароткачасовай ёмістасці, напрыклад, 6KA або 10KA, якая здольная супрацьстаяць вялікім токам без пашкоджанняў у выпадку кароткага няспраўнасці.

Дзеянне дзеяння ўцечкі: ток дзеяння ўцечкі гэтага выключальніка, як правіла, 30 мА і менш, што адпавядае патрабаванням Міжнароднай электратэхнічнай камісіі (IEC) і адпаведных нацыянальных стандартаў і можа эфектыўна абараніць асабістую бяспеку.

RCBO ў асноўным выкарыстоўваецца ў пераменным току 50 Гц (60 Гц), намінальным напружаннем 230/400V, намінальнай сістэмы размеркавання тэрмінала нізкага напружання намінальным ад 6A да 40А. RCBO роўны функцыі MCB+RCD; Ён выкарыстоўваецца для абароны ад электрычнага току і чалавечай ускоснай абароны кантактаў, абароны электрычнага абсталявання, калі цела чалавека, які дакранаецца да электраэнергіі або ўцечкі электрычнай сеткі, перавышае прадугледжаную каштоўнасць, а таксама праз нагрузку і абарону кароткага замыкання; Гэта таксама можа быць нечастотным аператарам у ланцугу, які дзіка выкарыстоўваецца ў жылым і камерцыйным раёне. Ён адпавядае стандарту IEC61009-1.

Прымяненне і ўстаноўка

Прымяненне: 2P RCBO Тып падыходзіць для абароны ланцугоў размеркавання электраэнергіі, якія патрабуюць адначасовага кантролю як пажарных, так і нулявых правадоў, такіх як асвятленне, разеткі, кандыцыянер і іншыя схемы ў хатніх, камерцыйных, прамысловых і іншых месцах.

Ўстаноўка: Выключальнік звычайна прымае сіметрычнае мантаж і мантаж панэлі, што зручна для хуткага ўстаноўкі і выдалення ў поле размеркавання або шафы для размеркавання.

Праводка: 4P RCBO тып гнуткага пры праводцы і можа быць падлучана да трохфазнай трохфазнай, чатырохфазнай або аднафазнай схемы. Пры праводцы пераканайцеся, што агонь, нулявыя і зямныя правады правільна падключаны, каб пазбегнуць рызыкі ўзмацнення электрычнага току і электрычнага агню.
