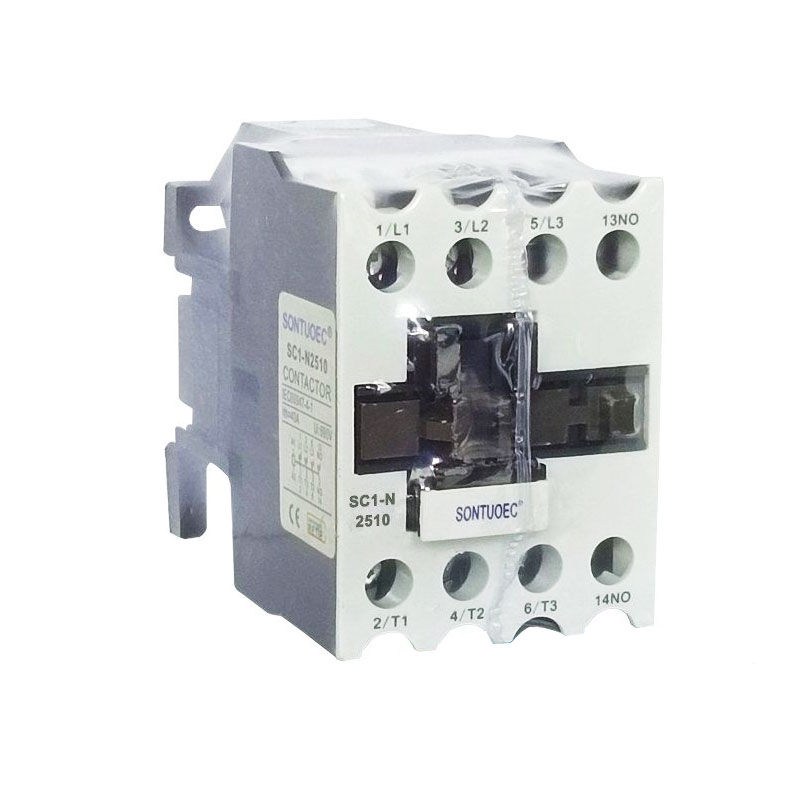

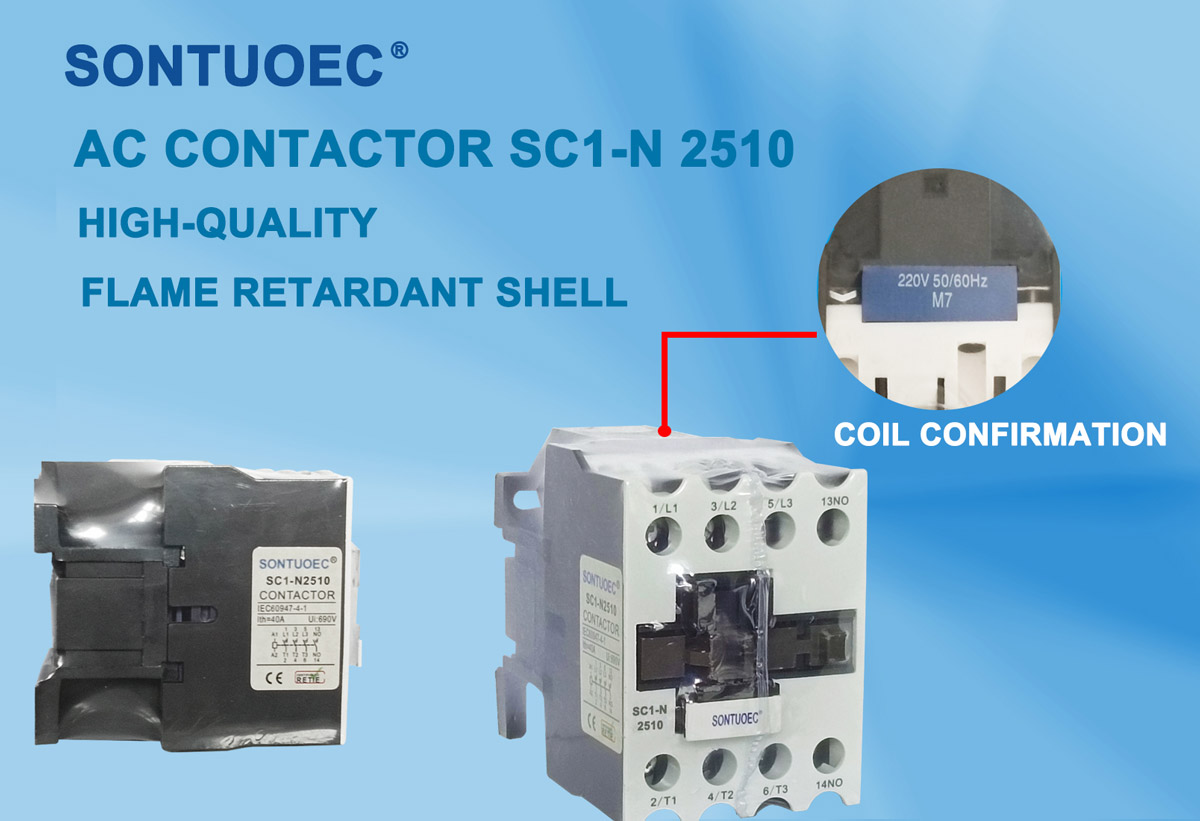

3 полюса Кантактнік пераменнага току

3 полюса Кантактара пераменнага току-гэта кантактар пераменнага току з трыма незалежнымі кантактамі (або палюсамі), кожны з якіх кантралюе адну фазу трохфазнай сістэмы харчавання. Асноўная яго функцыя заключаецца ў тым, каб дыстанцыйна кантраляваць стартавы, прыпынак і зварот трохфазных рухавікоў або іншых трохфазных нагрузак. Кантроль за гэтымі трыма кантактамі ўключэння і выключэння, ён можа рэалізаваць злучэнне і адключэнне трохфазнай схемы, кантралюючы тым самым працоўны стан электрычнай нагрузкі.

Адправіць запыт

Апісанне Прадукта

Мадэль	Ёмістасць 2-фазавага sqirlel-								Ацэнка нагрэву току 1 -га (а)
	Намінальная магутнасць (KW)				Ацэнка бягучага току (а)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Структура і прынцып працы

Структура:

Электрамагнітная сістэма: Уключае такія кампаненты, як шпулькі, ядра і г.д., якія выкарыстоўваюцца для стварэння магнітнага патоку для кіравання адкрыццём і закрыццём кантактнай сістэмы.

Кантактная сістэма: уключаючы асноўны кантакт і дапаможны кантакт. Асноўны кантакт выкарыстоўваецца для пераносу высокага току, а дапаможны кантакт выкарыстоўваецца для рэалізацыі перадачы і зваротнай сувязі з сігналамі кіравання.

Прылада для тушэння дугі: выкарыстоўваецца для тушэння дугі, якая ўтвараецца, калі кантакт адключаны, каб абараніць кантакт ад пашкоджанняў.

Ракавіна: выкарыстоўваецца для абароны ўнутраных кампанентаў ад знешняга асяроддзя.

Прынцып працы:

Калі шпулька пад напругай, жалезнае ядро генеруе магнетызм і прыцягвае кантактную сістэму для закрыцця, робячы трохфазную схему адкрытай.

Калі шпулька адбудавана, жалезнае ядро губляе свой магнетызм, і кантактная сістэма аддзяляецца пад дзеяннем спружыны, каб адключыць трохфазную схему.

Па -трэцяе, прыкладанне і выбар

Прыкладанні:

3 полюса Кантактара пераменнага току шырока выкарыстоўваецца ў прамысловай аўтаматызацыі, сістэме харчавання і аўтаматызацыі будынкаў.

З яго дапамогай можна кантраляваць такія аперацыі, як запуск, прыпынак і зварот трохфазных рухавікоў.

Ён таксама можа быць выкарыстаны для рэалізацыі дыстанцыйнага кіравання і абароны сістэмы харчавання.

Выбар:

Пры выбары 3 -х полюса -кантактара пераменнага току неабходна ўлічваць такія фактары, як намінальнае напружанне, намінальны ток і нагрузка сістэмы харчавання.

Бякавы рэйтынг павінен быць большым або роўным максімальнаму працоўнаму току нагрузкі.

Рэйтынг напружання павінен быць адаптаваны да ўзроўню напружання сілавой сістэмы.

3 Pole AC Contactor
